Windrose
Das Windrose Visualisierungselement dient zur Visualisierung der Windrichtung, gegeben als 1Byte oder 2Byte Telegramm.
CONTROL L Unterstützung
Das Element kann auch in CONTROL L genutzt werden.

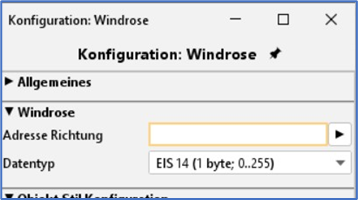

Spezifische Parameter
Für dieses Visualisierungselement wird eine KNX-Gruppenadresse verwendet. Zusätzlich stehen für die Angäbe der Richtung zwei Datenpunkttypen zur Auswahl.
Adresse Richtung
Kommunikationsobjekt. Tragen Sie hier die gewünschte Gruppenadressen ein. Datentyp EIS 14 (1Byte) oder EIS 10 (2Byte).
Datentyp
Wählen Sie den richtigen Datentyp aus:
EIS 14 = 1Byte, Wertebereich 0-255
EIS 10 = 2Byte, Wertebereich 0-360
Objekt Stil Konfiguration
Alle weiteren Optionen sind im Kapitel Allgemeine Elemente Parameter beschrieben.
Visualisierungselement – Windrose
