Bit Leiste

Die Bit-Leiste ist ein Anzeigeelement, um die Werte eines Status Byte (Bitmaske) wiederzugeben. Ein Byte besteht aus 8 Bit, welche alle den Status 0 oder 1 besitzen können. Beim Status Byte gibt jeder dieser Bits eine Auskunft über einen bestimmten Zustand.
Um das zu visualisieren, gibt es dieses Element in dem jedes Bit separat beschriftet werden kann.

Die Bitleiste unterstützt Wert bis 8 Byte.

CONTROL L Unterstützung
Dieses Element kann auch für CONTROL L genutzt werden.

Spezifische Parameter

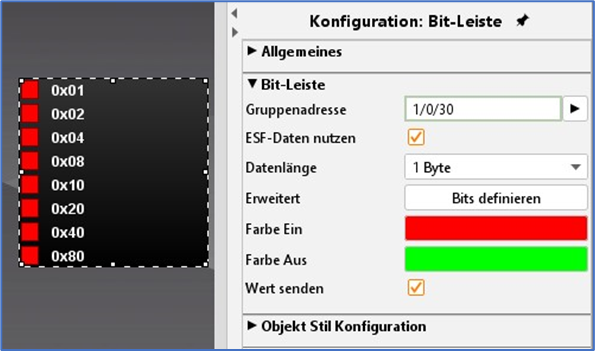

Einstellungen

Objekt

Das Element hat ein Eingangsobjekt EIS 14 bzw. 1 Byte.
Erlaubt aber auch Werte bis 8Byte.

Neben dem Objekt hat das Element vier verschiedene Einstellungen.

ESF Daten Nutzen:

Wenn aktiviert werden die Bezeichner aus der ESF-Datei (ETS-Daten) als Tooltipps bzw. als Mouse-over-Hilfe genutzt.

Farbe Ein/ Aus:

Definieren Sie je eine Farbe für den Status Ein und Aus.

Wert senden:

Über diese Checkbox kann das Element von einem Anzeigeelement in ein Sendendes Element verwandelt werden.

Objekt Stil Konfiguration

Alle weiteren Optionen sind im Kapitel Allgemeine Elemente Parameter beschrieben.
