Sammelmelder

Ist ein Visualisierungselement zum Anzeigen von Sammelmelder welches im LOGIKEDITOR konfiguriert wurde.

CONTROL L Unterstützung
Dieses Element ist für die CONTROL L Visualisierung kompatibel.

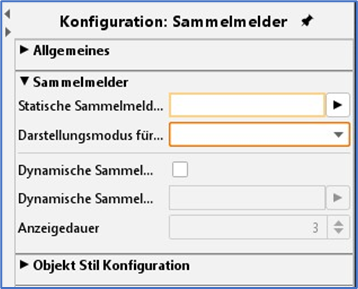

Spezifische Parameter

Neben den allgemeinen Elementparametern existieren Element-spezifische Parameter. Diese bestimmen auf welchen Gruppenadressen die erforderlichen Werte gesendet werden.

Statische Sammelmeldung

EIS 14u Gruppenadresse für die statische Sammelmeldung je nach Telegramm Wert ändert sich das Aussehen des Visualisierungs- Elements wie folgt:

0: weiß (keine Sammelmeldung)
1: rot (statisch) oder Wechsel zwischen Rot und Weiß (blinkend) (Sammelmeldung vorhanden)
2: blau (Sammelmeldung wurde quittiert aber noch nicht aber noch nicht gelöscht)

Darstellungsmodus für Sammelmeldung

Hiermit erfolgt die Auswahl des Modus; wie die statische Sammelmeldung im Zustand „Sammelmeldung vorhanden“ dargestellt wird. Wird automatisch auf „statisch“ gesetzt, wenn dynamische Sammelmeldung anzeigen ausgewählt ist.

Statisch: Visualisierungs-Element wird rot
Blinken Visualisierungs-Element blinkt rot und weiß.

Dynamische Sammelmeldung

Hier wird die Anzeige der dynamischen Sammelmeldung aktiviert.

Dynamische Sammelmeldung (Gruppenadresse)

ist die Gruppenadresse (EIS1) zur Visualisierung für die dynamische Sammelmeldung. Das Visualisierungselement blinkt für eine einstellbare Zeit, wenn eine „1“ an die Adresse gesendet wird.

Anzeigedauer

Hier Stellen Sie die Zeit (in Sekunden) ein, wie lange eine dynamische Sammelmeldung angezeigt wird.

Objekt Stil Konfiguration

Alle weiteren Optionen sind im Kapitel Allgemeine Elemente Parameter beschrieben.
