Logikanzeige

Ist ein Element, welches den aktuellen Status der Logiken anzeigt. Das Element gibt entweder nur den Status des Ausgangs wieder oder den aller zugehörigen Gruppenadressen (Eingänge, Freigabe). Aussehen und Funktionsweise können beliebig verändert werden.

CONTROL L Unterstützung
Dieses Element kann auch für CONTROL L genutzt werden.

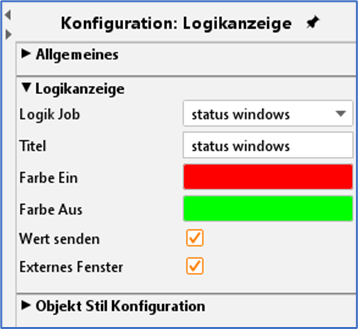

Spezifische Parameter

Farbe EIN / AUS

Über diese zwei Farbfelder bestimmen Sie den Statusfarben für Ein und Aus. Diese werden sowohl auf die Aus- als auch die Eingänge angewendet.

Wert Senden

Ähnlich wie beim Werte Anzeige Element kann die Logikanzeige auch von einem Anzeige Element in ein Bedienelement umgewandelt werden, in dem diese Option genutzt wird. Der Benutzer kann dann entweder im externen Fenster oder direkt auf der Visualisierung, auf die Farbfelder der Logikeingänge klicken, um ein Telegramm auf der entsprechenden Gruppenadresse auszulösen.

Externes Fenster

Ist diese Funktion aktiviert, wird auf der Visualisierungsoberfläche nur ein einzeiliges Element angezeigt, welches per Farbfeld den Status des jeweiligen Logikausgangs darstellt. Klickt der Benutzer dieses Element an, wird ein externes Fenster angezeigt, in dem die vollständige Übersicht der Logik zu sehen ist (Eingänge, Parameter, Ausgang). Ist diese Option nicht aktiviert wird diese direkt angezeigt.

Objekt Stil Konfiguration

Alle weiteren Optionen sind im Kapitel Allgemeine Elemente Parameter beschrieben.
