EIS 15 Anzeige

Im Vergleich zum ‚EIS 15 Text‘ –Element bietet die EIS 15 Anzeige ein paar weiterführende Möglichkeiten. Sie kann mehre Nachrichten zwischenspeichern oder hat auch die Fähigkeiten Nachrichten zu senden. Außerdem kann der Hintergrund des Elementes angepasst werden.

CONTROL L Unterstützung
Dieses Element kann auch für CONTROL L genutzt werden.

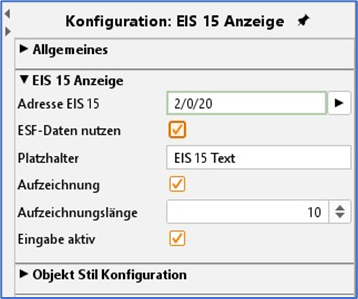

Spezifische Parameter

Adresse EIS15 Text

Dieses Eingangsobjekt empfängt einen EIS15-Wert (entspricht DPT 16.000) – einen bis zu 14 Byte langen Text.
Der empfangene Text wird z. B. als Meldung, Statusanzeige oder Zustand in der Visualisierung dargestellt.

ESF-Daten nutzen

Markieren Sie dieses Kontrollkästchen, wenn Sie in der Visualisierung den Bezeichner der Gruppenadresse aus der ETS als Tooltip verwendet sehen möchten.

Platzhalter

Hier wird der Text eingetragen, der angezeigt wird, für den Fall, dass noch kein Telegramm auf der Gruppenadresse empfangen wurde.

Aufzeichnung/ Aufzeichnungslänge

Ist diese Option gesetzt zeichnet das Element die eingehenden Telegramme auf. Die Anzahl der Aufzeichnung wird durch das Eingabefeld „Aufzeichnung Länge“ bestimmt. Standardmäßig ist hier der Wert „10“ eingestellt.

Eingabe aktiv

Das Element kann, wenn diese Checkbox aktiviert ist, auch zum Senden von EIS 15 Texten genutzt werden. Der Benutzer klickt dabei auf das Element und bekommt dann eine Eingabemaske, in der er den Text eintragen kann.

Objekt Stil Konfiguration

Alle weiteren Optionen sind im Kapitel Allgemeine Elemente Parameter beschrieben.
