Fensterkontakt
Der Fensterkontakt ist ein Visualisierungselement, um den Status eines oder mehrerer Fenster darzustellen. Dabei können EIS 1 (1Bit) oder EIS 14 (1 Byte) Objekte genutzt werden.
CONTROL L Unterstützung
Dieses Element kann auch für CONTROL L genutzt werden.
Spezifische Parameter:
Status EIS 14*
Der Fensterkontakt wird mittels eines EIS 14 Objektes überwacht. Es kann je ein Wert für „Geöffnet“, „Geschlossen“ und „Gekippt“ festgelegt werden. Das Objekt für Glasbruch ist das einzige welches auch bei der Auswahl „Status EIS 14“ im Bereich „Status EIS 1“ aktiv ist.
Status EIS 1
Ist der Status EIS 1 aktiviert gibt es je ein Objekt für „Geöffnet“, „Gekippt“ und „Glasbruch“. Dazu kann mittels eines Flags das jeweilige Objekt invertiert werden.

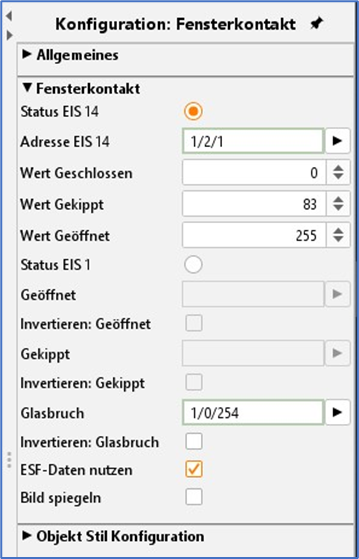

Fensterkontakt - Parameter
Einstellungen
Des Weiteren können in den Parametern folgende Spezifische Einstellungen gemacht werden:
ESF-Daten nutzen:
Die Bezeichner aus der ESF-Datei (ETS-Daten) werden als Mouse-over-Hilfe bzw. Tooltipps benutzt.
Bild spiegeln:
Ist dieses Flag aktiviert wird die Darstellung des Elements gespiegelt dargestellt.
Objekt Stil Konfiguration
Alle weiteren Optionen sind im Kapitel Allgemeine Elemente Parameter beschrieben.
(*) Hinweis: Die gewählten Positionswerte für die Fensterposition sind zumeist durch die Hersteller mit 0 (geschlossen), 83(gekippt) und 255(geöffnet) vorgegeben. Es können auch eigene Positionswerte benutzen werden. Darüber hinaus lassen sich mit Hilfe von Logikfunktionen, Wertebereiche in einem Positionswert umwandeln, z.B. Wertebereich 1 bis 83 als Fensterposition „Gekippt“, um diese zur Anzeige zu bringen.
