Raum
Dieses Element dient dazu den Visualisierungsbenutzer den Zugriff auf das Belegungsplan Modul zu geben. So kann z.B. ein Hausmeister aus der Visualisierung heraus Einfluss auf die Belegung nehmen. FĂĽr die Konfiguration des Belegungsplan Moduls gibt es eine extra Dokument, diese befindet sich auf der CD oder ist auf http://www.bab-tec.de zum Download bereitgestellt.
CONTROL L UnterstĂĽtzung
Dieses Element wird in CONTROL L nicht angezeigt. Derzeit hat es keine CONTROL L UnterstĂĽtzung.
Raum Auswahl
In diesem Drop Down Menü können die verschiedenen Räume ausgewählt werden, die im Belegungsplan Modul angelegt wurden. Dass Raum Element erhält, dabei den Titel des Raumes und die Farbe, die bei der Raumkonfiguration vergeben wurde.
Visualisierungselement - Raum Belegungsplan

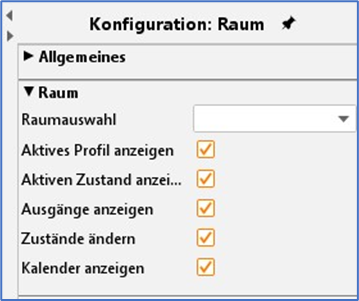

Checkboxen
Über die Checkboxen wird konfiguriert, was im Visualisierungselement angezeigt wird. Die Informationen dazu können im Belegungsplan Modul nachgesehen werden.
Aktives Profil anzeigen:
Zeigt an welches Profil gerade fĂĽr diesen Raum aktiv ist.
Aktiven Status anzeigen:
Zeigt an welchen Status (Zustand) der Raum gerade hat
Ausgänge anzeigen:
Alle Ausgänge eines Raumes und deren Werte werden dadurch angezeigt.
Zustände ändern:
Platziert den Button „Set State“ auf dem Element. Darüber kann der Benutzer über ein Drop-down Menü den Status eines Raumes für einen definierten Zeitraum ändern.
Kalender anzeigen:
Platziert den Button „Open Calendar“ im Element. Dadurch erhält der Benutzer Zugriff auf die Belegungsplan Konfiguration („Profile“, „Kalender“ und „Generierte Daten“). Die Tiefe des Zugriffs wird über Einstellungen im Belegungsplan Moduls gesteuert (Siehe Belegungsplan Dokumentation).
