Sammelmeldung Quittierer

Ist ein Visualisierungselement zum Quittieren von Sammelmeldungen in einem Sammelmelder-Logikelements im LOGIKEDITOR.

CONTROL L Unterstützung
Dieses Element ist ausschließlich für die CONTROL L Visualisierung bestimmt.

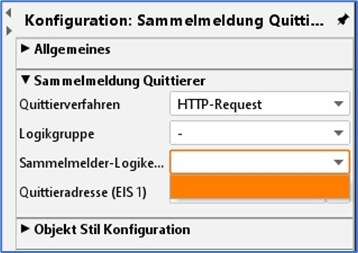

Spezifische Parameter

Neben den allgemeinen Elementparametern existieren Element-spezifische Parameter. Diese bestimmen auf welche Weise und Gruppenadressen die erforderlichen Werte gesendet werden.

Quittierverfahren

Wählen Sie hier, mit welchem Verfahren eine Sammelmeldung quittiert wird:

HTTP request: Quittieren per HTTP Request. Die Verfügbarkeit dieses Verfahrens ist abhängig von den Einstellungen Ihres Sammelmeldung-Logikelements.
Telegramm: Quittieren per Telegramm. Wählen Sie dieses Verfahren aus, wenn Sie Sammel-meldungen per Datenpunkt quittieren möchten.

Logikgruppe

Wählen Sie hier die Logikgruppe, in der sich Ihr Sammelmelder-Logikelement befindet.

Sammelmelder Logikgruppe

Wählen Sie hier das Sammelmeldung Logik Element die Sie hierüber quittieren möchten.

Quittieradresse (EIS1)

Sendet eine „1“ an diese Gruppenadresse, wenn Sie Telegramm als Quittierverfahren ausgewählt haben,

Objekt Stil Konfiguration

Alle weiteren Optionen sind im Kapitel Allgemeine Elemente Parameter beschrieben.
