Temp. Anzeige

Die Temperatur Anzeige ist ein Anzeige Element, welches die Soll- und Ist-Temperatur darstellt. Für die Sollwertverstellung kann das Element beispielsweise mit dem Temp. Schalter verknüpft werden. Zudem können Hintergrund und Schrift des Elements angepasst werden.

CONTROL L Unterstützung
Dieses Element kann auch für CONTROL L genutzt werden.

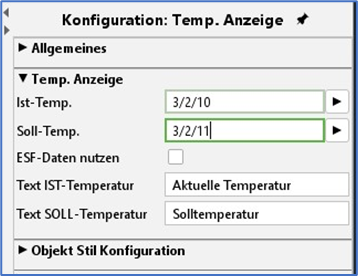

Spezifische Parameter

Eingangsobjekte

Die beiden Eingangsobjekte haben den Datentyp EIS 5. Entsprechend der Objekt Struktur im KNX können mehrere Adressen zu einem Objekt zusammengeführt werden (siehe Kapitel „Objektstruktur“).

ESF-Daten nutzen

Markieren Sie dieses Kontrollkästchen, wenn Sie in der Visualisierung den Bezeichner der Gruppenadresse aus der ETS als Tooltip verwendet sehen möchten.

Text

Der Text, der im Element angezeigt wird, kann über diesen beiden Felder verändert werden. Statt „Ist-Temperatur“ kann dort also beispielsweise „Aktuelle Temperatur“ geschrieben stehen.

Objekt Stil Konfiguration

Alle weiteren Optionen sind im Kapitel Allgemeine Elemente Parameter beschrieben.
