Temp. Schalter
Der Temperatur Schalter ist ein Visualisierungselement, welches für die Veränderungen von Temperaturwerten dient. Der Benutzer kann die Werte in vordefinierten Schritten erhöhen und erniedrigen. Der Schalter kann mittels Hintergrunddefinition oder neuen Grafiksatz den individuellen Designansprüchen angepasst werden.
CONTROL L Unterstützung
Dieses Element kann auch für CONTROL L genutzt werden.
Spezifische Parameter:
Adresse
Kommunikationsobjekt für dieses Visualisieungsobjekt.
Hinweis: Zur Nutzung des Elements als Sollwertverschiebung sind die Einstellungen des jeweiligen RTR-Reglers (z.B. Job-Editor Classic) zu berücksichtigen. Bei Verwendung einer absoluten Sollwertverschiebung wird der Datentyp EIS5 (DPT9.001, 2Byte Werte) verwendet und für die relative Sollwertverschiebung ist es der Datentyp EIS 14s (DPT 6.010, 1 Byte Werte).
ESF-Daten nutzen
Markieren Sie dieses Kontrollkästchen, wenn Sie in der Visualisierung den Bezeichner der Gruppenadresse aus der ETS als Tooltip verwendet sehen möchten.

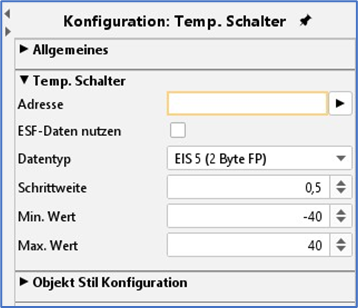

Temp. Schalter - Parameter
Datentyp
Als Datentyp stehen entweder EIS 5 (DPT9.0xx, 2Byte Werte) oder EIS 14 (DPT 6.010, 1 Byte Werte) zur Verfügung. Der gewünschte Datentyp kann im einfach im Dropdown Menü ausgewählte werden.
Schrittweite
Um diese Weite wird der Ausgangswert des Schalters verändert. Da es sich auch um Fließkomma Werte handeln kann, können auch Werte nach dem Komma eingetragen werden. Standardmäßig wird die Schrittweite 0,5 genutzt.
Min. / Max. Wert
Mittels dieser Werte wird bestimmt in welchem Bereich sich die Temperaturverstellung bewegen soll. Es können auch negative Werte angegeben werden.
Objekt Stil Konfiguration
Der Schalter kann vertikal sowie horizontal angeordnet werden. Alle weiteren Optionen sind im Kapitel Allgemeine Elemente Parameter beschrieben.
