EIS 15 Text

Das Anzeige Element ‚EIS 15 Text‘ stellt die auf einer Gruppenadresse empfangenden Texte des Datentyps EIS 15 dar. Ein Telegramm im Datentyp nutzt die gesamten 14Byte aus und enthält maximal 14 Zeichen. Die Zeichenkodierung ist ASCII.

CONTROL L Unterstützung
Dieses Element kann auch für CONTROL L genutzt werden.

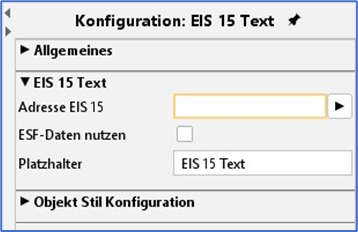

Spezifische Parameter

Adresse EIS15 Text

Dieses Eingangsobjekt empfängt einen EIS15-Wert (entspricht DPT 16.000) – einen bis zu 14 Byte langen Text.
Der empfangene Text wird z. B. als Meldung, Statusanzeige oder Zustand in der Visualisierung dargestellt.

ESF-Daten nutzen

Markieren Sie dieses Kontrollkästchen, wenn Sie in der Visualisierung den Bezeichner der Gruppenadresse aus der ETS als Tooltip verwendet sehen möchten.

Platzhalter

Hier wird der Text eingetragen, der angezeigt wird, für den Fall, dass noch kein Telegramm auf der Gruppenadresse empfangen wurde.

Schriftstil

Der Schriftstil des angezeigten Textes wird genauso wie beim Statischen und dynamischen Text über die „Objekt Stil Konfiguration“ entworfen.

Objekt Stil Konfiguration

Alle weiteren Optionen sind im Kapitel Allgemeine Elemente Parameter beschrieben.
