RTR Anzeige

Die RTR-Anzeige dient zur Raumtemperatur Regelung. Dabei bietet der Schalter die Funktionen Standby / Komfort, Nachtabsenkung und Frostschutz. Das Element kann mit EIS 1 oder EIS 14 betrieben werden.

CONTROL L Unterstützung
Dieses Element kann auch für CONTROL L genutzt werden.

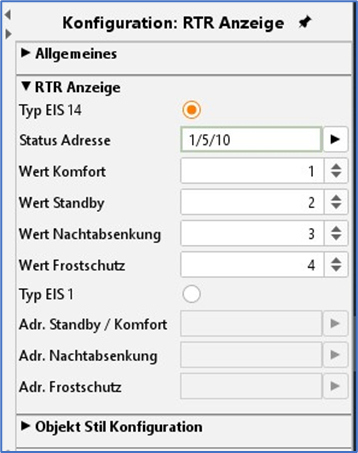

Spezifische Parameter:

Neben den allgemeinen Elementparametern existieren Element-spezifische Parameter. Diese bestimmen welchen Datentyp und welche Adresse die RTR-Anzeige benutzt.

Typ EIS 14 / EIS 1:

Grundsätzlich kann die RTR-Anzeige mit EIS 14 Werten oder EIS 1 Werten betrieben werden. Je nach dem welcher Datentyp gewählt ist, wird die eine oder andere Ansicht freigeschaltet.

Status Adresse:

Ist EIS 14 als Datentyp gewählt wird hier die Adresse eingetragen. Das kann entweder ’händisch’ oder über den Adresseingabe Dialog geschehen. Dort haben Sie Zugriff auf die Daten aus der ETS (siehe ESF-Datei hochladen).

Wert Standby/Komfort/Nachtabsenkung/Frostschutz:

Für jeden Zustand wird in den Eingabefeldern der erforderliche EIS 14 Wert angegeben.

Adr. Standby/Komfort:

Ist EIS 1 als Datentyp definiert, wird durch dieses Kommunikationsobjekt zwischen Standby und Komfort umgeschaltet.

Adr. Nachtabsenkung:

Über diese Adresse wird auf Nachtabsenkung umgeschaltet.

Adr. Frostschutz:

Über diese Adresse wird auf Frostschutz umgeschaltet.

Objekt Stil Konfiguration

Alle weiteren Optionen sind im Kapitel Allgemeine Elemente Parameter beschrieben.
