Statischer und Dynamischer Text

Der EIBPORT besitzt ein Statisches und ein Dynamisches Textfeld. Sie dienen beide zur Beschriftung, wobei das Dynamische Textfeld aufgrund von Ereignissen im KNX unterschiedliche Texte anzeigen kann.

CONTROL L Unterstützung
Beide Elemente können auch für CONTROL L genutzt werden.

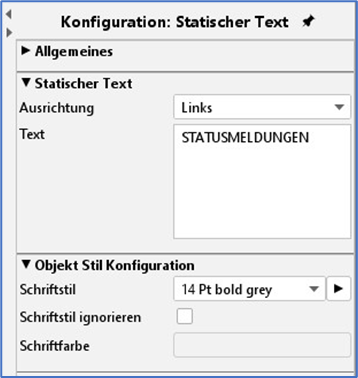

Statischer Text

Das Element „Statischer Text“ kann unbegrenzt mit Zeichen gefüllt werden. Seit der Firmware Version 0.11.4 kann das Element mehrzeilige Texte darstellen. Dazu kann die Ausrichtung des Textes im Textfeld gewählt werden („Links“, „Zentriert“, „Rechts“). Das Aussehen der Schrift, also Größe, Art und Farbe werden über „Objekt Stil Konfiguration“ bestimmt.

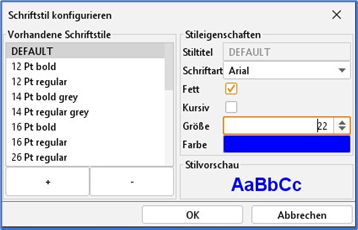

Objekt Stil Konfiguration

Schriftart, Größe und Farbe werden über dieses Menü bestimmt. Dabei können über den Dialog „Schriftstil“ eigene Schriftstile definiert, und im späteren Verlauf immer wieder verwendet werden. Ändert man dann nachträglich etwas an einem Stil, wird das automatisch global an alle weiteren Elemente mit dem gleichen Schriftstil übertragen.

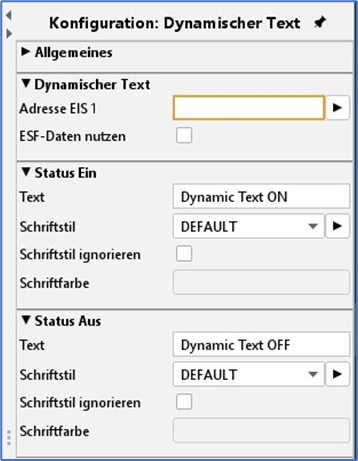

Dynamischer Text

Im Prinzip funktioniert das Element Dynamische Text ähnlich wie der Statische Text. Es kann nur jeweils ein Text für den Status „EIN“ und ein Text für den Status „AUS“ festgelegt werden. Außerdem kann der Schriftstil separat für jeden Zustand einzeln bestimmt werden. Über das Eingangsobjekt wird dann der ein oder andere Status geschaltet.

Schriftfarbe/Schriftstil ignorieren:

Soll der ausgewählte Schriftzug eine, von der im Schriftstil definierten, abweichende Farbe erhalten, kann diese über ‚Schriftstil ignorieren‘ Kästchen missachtet werden und über das Feld darunter eine neue Farbe definiert werden.
