RGB Steuerung

Der Farb-Auswahl-Kreis dient zu Mischung von Farben im RGB-, RGBW- oder HSB-Farbraum. Damit ist es möglich über die Visualisierung z.B. LED-Farbleuchten über sogenannte ’DMX-Dimmer’ zu steuern. Die erforderlichen Werte können auf unterschiedlichen Wegen vom EIBPORT versendet werden.

CONTROL L Unterstützung
Dieses Element kann auch für CONTROL L genutzt werden.

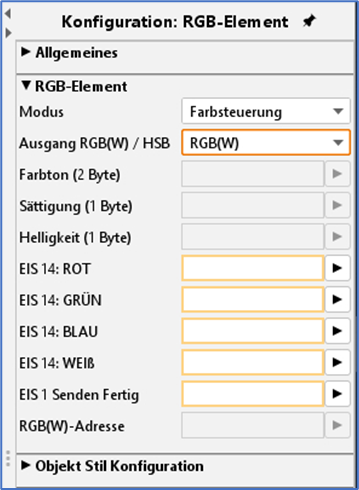

Spezifische Parameter

Neben den allgemeinen Elementparametern existieren Element-spezifische Parameter.

Modus

Zuerst ist festzulegen in welchem Modus das RGB-Element genutzt werden soll:

Farbanzeige
Farbsteuerung (Default)

Die Ausgangsobjekte bestimmen auf welchen Gruppenadressen die erforderlichen Werte gesendet werden.

Ausgang

Übertragung der Farbwerte:

RGB(W): (EIS 14 ROT/GRÜN/BLAU/WEISS)
Über drei bzw. vier EIS 14 (1 Byte) Kommunikationsobjekte für jeden Farbkanal bei RGB und RGBW.
3 Byte RGB: (DPT 232.600)
Die RGB-Informationen werden in einem Telegramm übertragen.
4 Byte RGBW (EIS 11 KOMBINIERT):
Über ein Kommunikationsobjekt, welches per EIS 11 (4 Byte) die RGBW-Werte in einem Telegramm zusammenfasst.
HSB: (EIS10 FARBTON, EIS14 SÄTTIGUNG/HELLIGKEIT)
HSB Werte werden über ein Kommunikationsobjekt EIS 10 (2 Byte) für den Farbton und zwei EIS 14 (1 Byte) Kommunikationsobjekte für Sättigung und Helligkeit übertragen.
EIS 1 SENDEN FERTIG
Auf diesem Kommunikationsobjekt wird ein EIS 1 Bestätigungstelegramm gesendet, wenn die Farbeingabe abgeschlossen ist. So kann die jeweilige Gegenstelle zweifelsfrei identifizieren, dass alle Werte übertragen wurden.

Objekt Stil Konfiguration

Alle weiteren Optionen sind im Kapitel Allgemeine Elemente Parameter beschrieben.
