4.1.6 Kamera
CUBEVISION - Element Kamera mit Vorschaubild
Dieses Kamera Bedienelement in der CUBEVISION besitzt ebenfalls die kompakte und erweiterte Ansicht. Eine kleine Kameraansicht (Vorschau) mit einer kleinen Auswahl an Funktionen für das ICP und ECP (siehe Abbildung rechts). Die zweite Ansicht wird im EEV angezeigt, in dieser Ansicht befinden sich neben einer größeren Darstellung des Kamerabildes weitere Optionen und Funktionen.
Zu den Funktionen in der kleineren Ansicht gehört die Pan, Tilt Steuerung und drei festgelegte Positionen die aufrufen werden können. Gesteuert werden die Bewegungen mit dem Pfeil Symbolen direkt im Kamerabild. Gleich unter dem Kamerabild befinden sich die drei Position Tasten, um festgelegte Positionen aufzurufen. (siehe Abbildung rechts). In der Ansicht für die EEV hingegen ist noch Platz für einen vierten Position-Schalter, eine Zoom Funktion und die Möglichkeit zwischen den Formaten Motion JPEG und Static JPEG umzuschalten (siehe Abbildung unten).
Die Konfiguration gestaltet sich einfach. Den Anfang bildet die „Base URL“, sie besteht typischerweise aus der Adresse der IP-Adresse der Kamera und wenn nötig dem http-Port. Anschließend werden die Pfade zu den Motion- und Static-JPG Kamerabilder, Positionen und den PTZ Befehlen eingetragen. Hierbei handelt es sich um sogenannte http-Request. Diese werden bei Bedarf aus der Basis URL und dem jeweiligen Pfad zusammengesetzt.
Beispiel: Wird das Pfeil Symbol „links“ in der Visu ausgelöst, „baut“ die Visualisierung die Basis URL + den Pfad Bewegung „links“ zu einem http-Request zusammen und sendet ihn.
Die Konfiguration der http-Request Steuerung ist optional. Werden Pfade für Funktionen weggelassen, zeigt das Bedienelement diese in der Visualisierung auch nicht an.
Als Besonderheit bietet das Kamera Bedienelement die Möglichkeit Kamerabilder in drei verschiedenen Formaten anzuzeigen. Das wären: 4:3, 16:9 und 16:10.

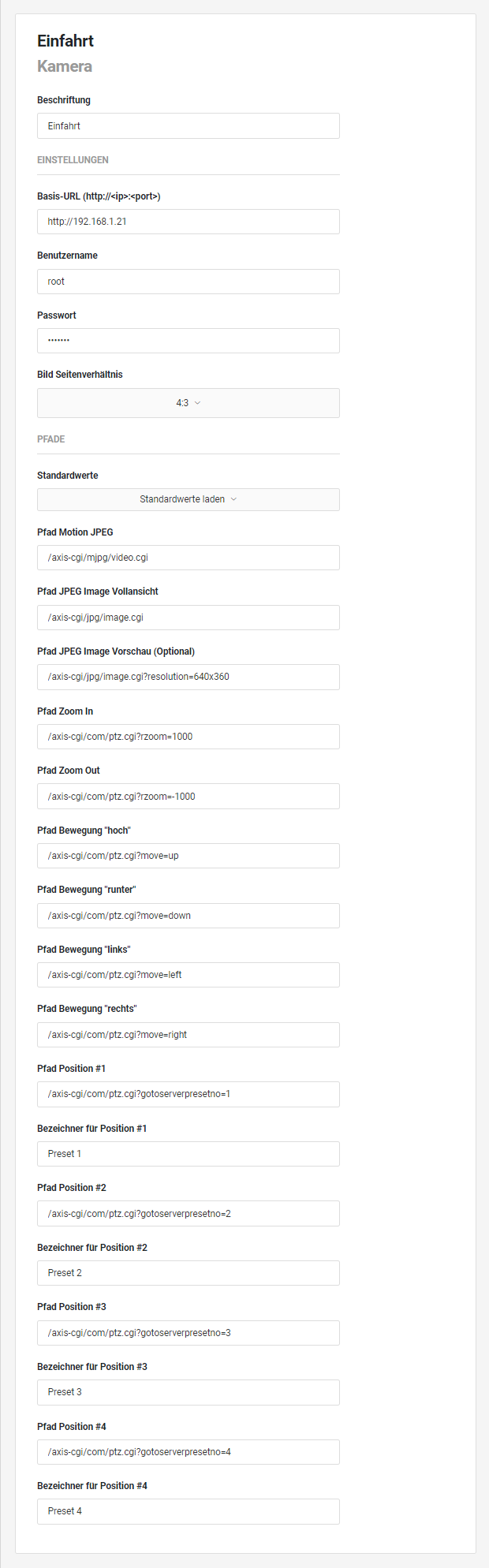

Bedienelement – Kamera Konfiguration
Folgende Konfigurationsfelder besitzt dieses Bedienelement (siehe Abbildung links):
Beschriftung: Die Beschriftung wird in der Titelzeile des Elements angezeigt.
EINSTELLUNGEN
Basis-URL (http://<ip:<port>): Die Basis-URL besteht aus dem Protokoll (http:// oder „https://), dem Hostnamen oder der IP-Adresse und der Portnummer der Kamera (wenn abweichend von Port 80.
Für die weiteren Funktionen, die über die Pfade ausgegeben werden, wird die Basis-URL mit dem entsprechenden Pfad zusammengefügt. Ist am Ende der Basis-URL ein „/“, dürfen die Pfade nicht mit einem weiteren „/“ beginnen.
Benutzername: Eine automatische Anmeldung erfolgt, sofern die Kamera die Authentifizierung über URL-Parameter oder alternativ http Basic Authentifizierung unterstützt.
Passwort: Eine automatische Anmeldung erfolgt, sofern die Kamera die Authentifizierung über URL-Parameter oder alternativ http Basic Authentifizierung unterstützt.
Bild Seitenverhältnis: Damit das Bild in der CUBEVISION nicht verzerrt dargestellt wird, lässt sich hier das erwartete Seitenverhältnis des Kamerabildes angeben:
16:10
16:9
4:3
Pfade
Bei den Pfaden für die Konfigurationsfelder ist zu beachten, dass diese aus den Einzelwerten der Einstellungen zusammengesetzt werden. D.h. die Basis URL ist immer enthalten, und der Pfad wird durch weitere Einstellungen ergänzt. Ebenso ist zu beachten, dass ein „/“ immer nur einmal zu setzen ist.

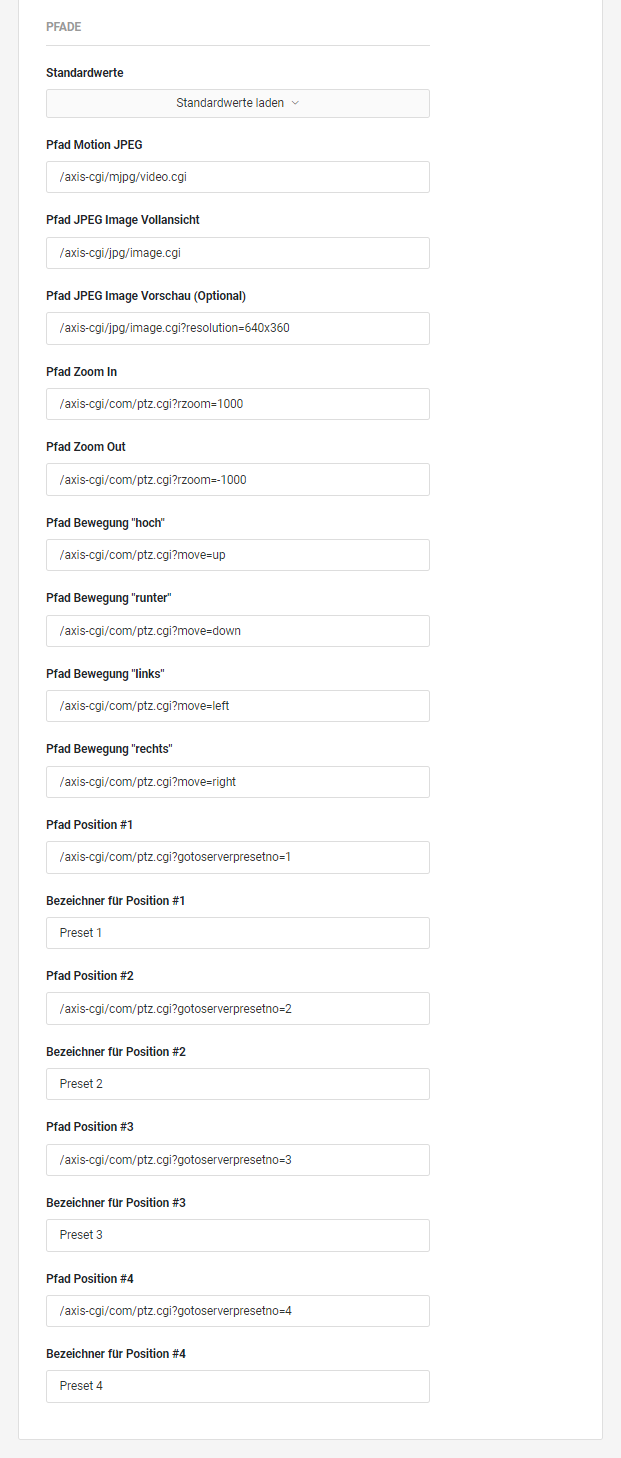

Bedienelement - Kamera Paths und PTZ Befehle
Standardwerte: Hier können Sie Ihren Kameratypen genauer bestimmen. Für bestimmte Kameras werden die Pfade zur Steuerung automatisch ausgefüllt. Mögliche Wahl der Kameratypen:
Axis / mit PTZ
Axis / ohne PTZ
Sonstige / mit PTZ
Sonstige / ohne PTZ
Pfad Motion JPEG: Motion JPEG (MJPEG) sorgt für eine sehr flüssige Darstellung in der Visualisierung, ist aber auch gleichzeitig sehr prozessorintensiv. und benötigt oft hohe Datentransferraten.
Nicht alle Browser unterstützen MJPEG. Es sollte auf jeden Fall auch der Pfad. Zum JPEG-Image angegeben werden, damit ein Kamerabild dargestellt werden kann.
Pfad JPEG Image Vollansicht: Das JPEG wird in kurzen Zeitabständen abgeholt. Und kann in jedem Browser dargestellt werden.
Pfad JPEG Image Vorschau (Optional): Befindet man sich nicht im Extended Element View einer Kamera, so wird das Bild klein dargestellt. Um die Ressourcen des CUBEVISION Clients zu schonen, empfiehlt es sich, gerade bei modernen Full-HD-Kameras, das Bild direkt mit niedrigerer Auflösung von der Kamera zu laden. Das JPEG-Bild wird in kurzen Zeitabständen abgeholt. Und kann in jedem Browser dargestellt werden.
Pfad Zoom In: Pfad für die Funktion „Zoom In“. Je nachdem, ob die Basis-URL mit einem „/“ abschließt oder nicht, darf dieser Pfad nicht mit einem weiteren „/“ beginnen.
Pfad Zoom Out: Pfad für die Funktion „Zoom Out“. Je nachdem, ob die Basis-URL mit einem „/“ abschließt oder nicht, darf dieser Pfad nicht mit einem weiteren „/“ beginnen.
Pfad Bewegung „hoch“: Pfad für die Funktion Bewegung „hoch“. Je nachdem, ob die Basis-URL mit einem „/“ abschließt oder nicht, darf dieser Pfad nicht mit einem weiteren „/“ beginnen.
Pfad Bewegung „runter“: Pfad für die Funktion Bewegung „runter“. Je nachdem, ob die Basis-URL mit einem „/“ abschließt oder nicht, darf dieser Pfad nicht mit einem weiteren „/“ beginnen.
Pfad Bewegung „links“: Pfad für die Funktion Bewegung „links“. Je nachdem, ob die Basis-URL mit einem „/“ abschließt oder nicht, darf dieser Pfad nicht mit einem weiteren „/“ beginnen.
Pfad Bewegung „rechts“: Pfad für die Funktion Bewegung „rechts“. Je nachdem, ob die Basis-URL mit einem „/“ abschließt oder nicht, darf dieser Pfad nicht mit einem weiteren „/“ beginnen.
Pfad Bewegung „Position #1“: Pfad für die Funktion „Position anfahren“. Je nachdem, ob die Basis-URL mit einem „/“ abschließt oder nicht, darf dieser Pfad nicht mit einem weiteren „/“ beginnen.
Bezeichner für Position #1: Optionaler Bezeichner für die Zuordnung dieser Positionsanfahrt in der Visualisierung.
Pfad Bewegung „Position #2“: Pfad für die Funktion „Position anfahren“. Je nachdem, ob die Basis-URL mit einem „/“ abschließt oder nicht, darf dieser Pfad nicht mit einem weiteren „/“ beginnen.
Bezeichner für Position #2: Optionaler Bezeichner für die Zuordnung dieser Positionsanfahrt in der Visualisierung.
Pfad Bewegung „Position #3“: Pfad für die Funktion „Position anfahren“. Je nachdem, ob die Basis-URL mit einem „/“ abschließt oder nicht, darf dieser Pfad nicht mit einem weiteren „/“ beginnen.
Bezeichner für Position #3: Optionaler Bezeichner für die Zuordnung dieser Positionsanfahrt in der Visualisierung.
Pfad Bewegung „Position #4“: Pfad für die Funktion „Position anfahren“. Je nachdem, ob die Basis-URL mit einem „/“ abschließt oder nicht, darf dieser Pfad nicht mit einem weiteren „/“ beginnen.
Bezeichner für Position #4: Optionaler Bezeichner für die Zuordnung dieser Positionsanfahrt in der Visualisierung.
CUBEVISION - Kamera in ICP
Kompakte Darstellung des Kamera-Elements in der CUBEVISION Visualisierung Instant Control Panel (ICP):
Image Vorschau Bild,
Die ersten drei festgelegten Positionen der Kamera, um diese anzufahren,
Icon zum Wechsel in die Extended Element View (EEV).

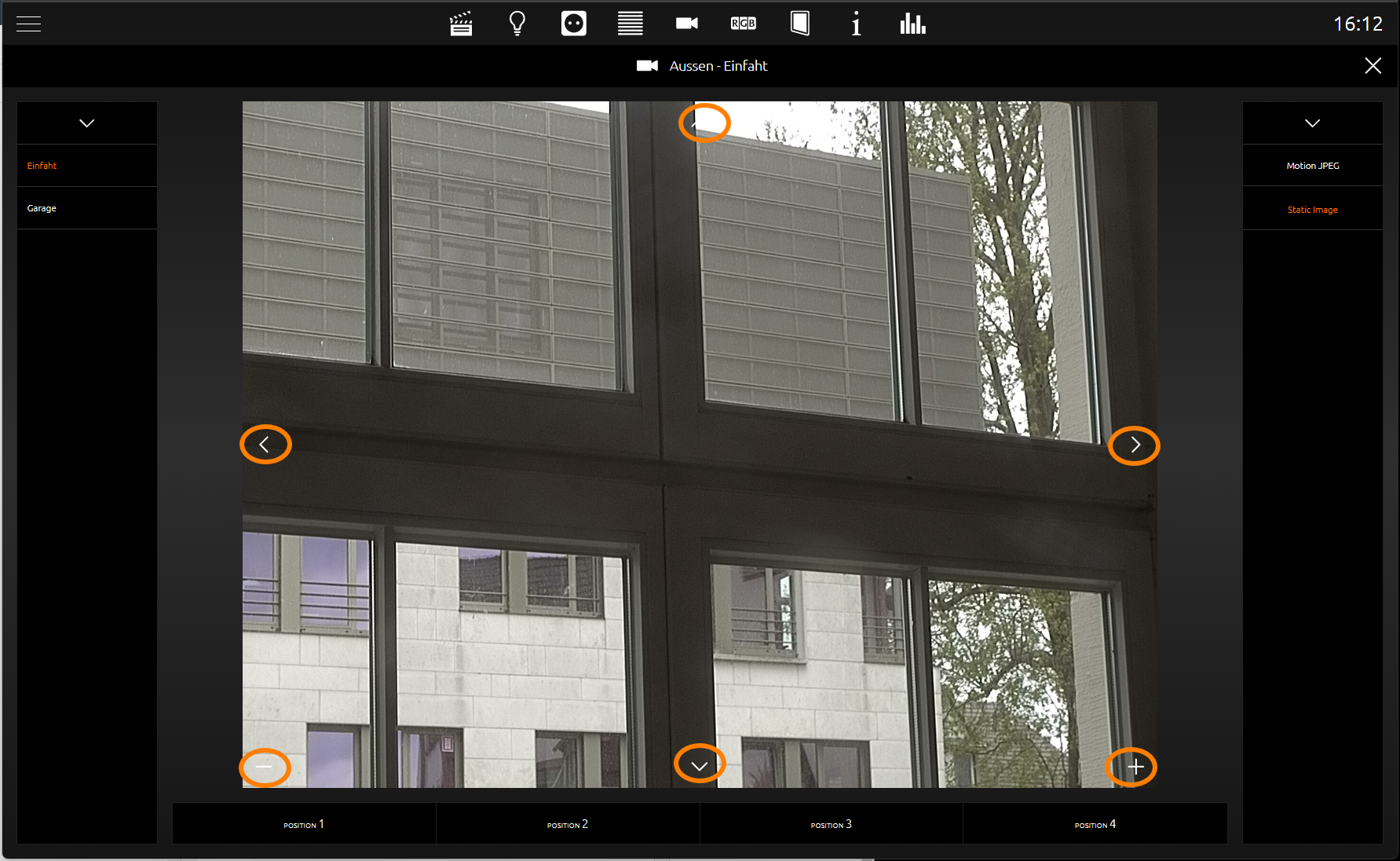

Erweiterte Darstellung des Kamera-Elements in der CUBEVISION Visualisierung in Extended Element View (EEV):
Videostream der Kamera,
Im Bild die Steuerungssymbole für rechts, links, hoch und runter,
Im Bild die Symbole für die Zoomfunktion „+“ und „-„,
Die Positionsfelder, um die jeweiligen Positionen 1bis 4 anzufahren.
CUBEVISION - Kamera in EEV
