4.1.2 Farbtemperatursteuerung (Tuneable White)
CUBEVISION - Element Farbtemperatursteuerung (Tuneable White)
Mit dem Bedienelement Farbtemperatursteuerung werden in der CUBEVISION Visualisierung Tuneable White Lampen gesteuert, bei denen es möglich ist, die Farbtemperatur von Warm- bis Kaltweiß einzustellen. Zusätzlich stehen vier vordefinierte Farbtemperaturen und Helligkeitswert Kombinationen als Vorauswahl bereit, welche direkt aufgerufen werden können. Über die CUBEVISION Visualisierung selbst ist es aber auch möglich bis zu vier dieser Kombinationen selbst zu mischen und als Favorit abzuspeichern.
Dieses Bedienelement besitzt zwei Ansichten. Eine kompakte mit zwei Höheneinheiten, für das ICP bzw. für das ECP und eine weitere im EEV. Die kompakte Ansicht zeigt maximal vier Kombinationen in der ersten Zeile (siehe Abbildung rechts).
Zusätzlich wird in der oberen rechten Ecke des Elementes die aktuelle, eingestellte Farbtemperatur und Helligkeitswert Kombination, als Rückmeldung, angezeigt.
Die zweite Ansicht zeigt das Farbtemperatursteuerung Bedienelement im EEV mit weiteren Bedienmöglichkeiten. Neben der Auswahl von vor eingestellten Farbtemperaturen und Helligkeitswerten stehen im EEV auch die vom Benutzer ausgewählten Favoriten Kombinationen zur Auswahl.

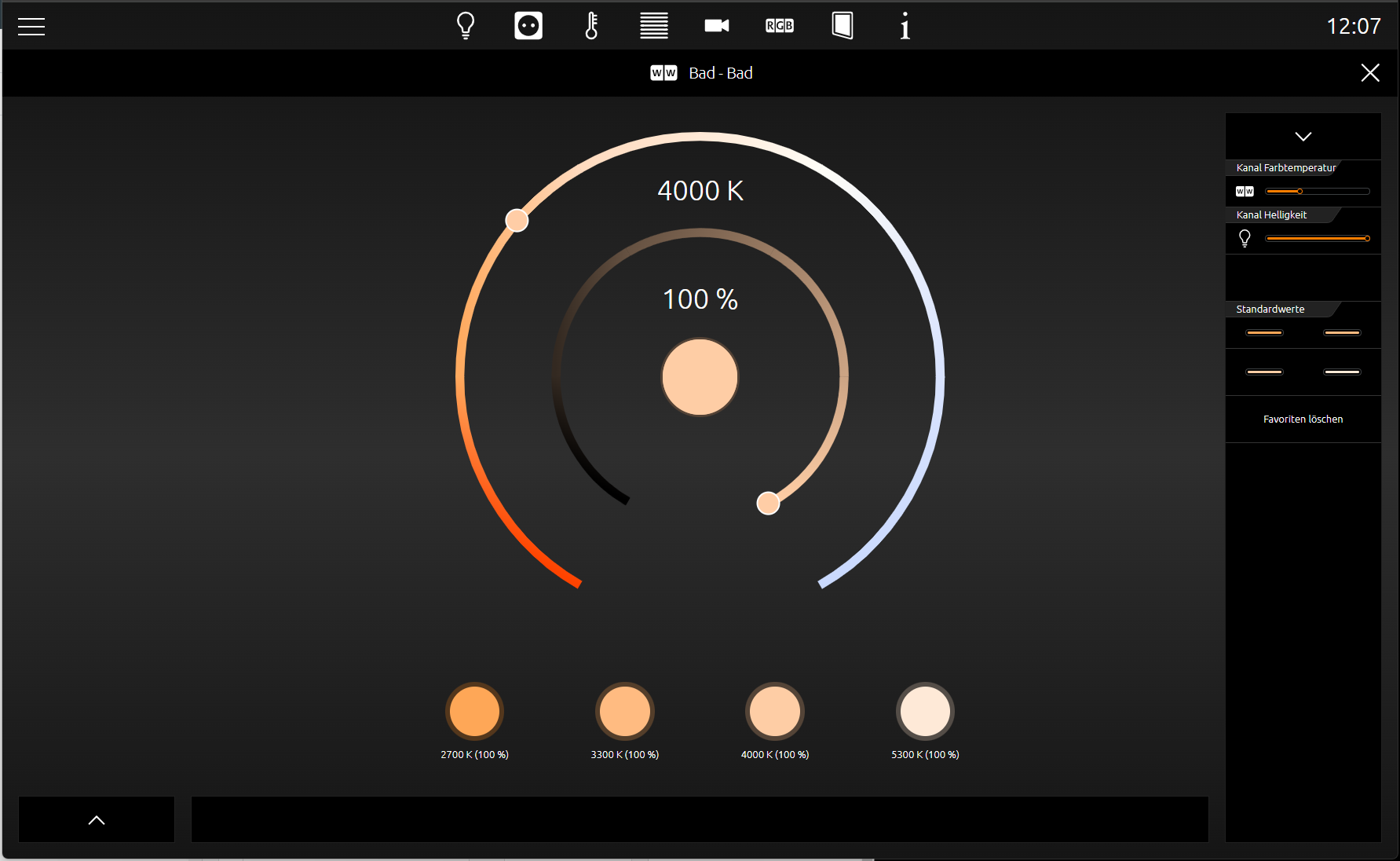

Die Abbildung unten zeigt das Farbtemperatursteuerung (Tuneable White) Bedienelement in der EEV-Ansicht. In der rechten Spalte befinden sich zwei „Slider“ mit denen Farbtemperatur und Helligkeitswert eingestellt werden.
Zentral in dieser Ansicht befinden sich zwei Kreise über die komfortable die Farbtemperatur und Helligkeitswert mit einem Fingertipp auswählt wird. Gleich da drunter befinden sich eine Zeile mit je 4 Schaltflächen für die Favoriten Kombination. Unter diesen Schaltflächen wird für jede Farbtemperatur und Helligkeitswert Kombinationen zusätzlich auch der jeweilige Wert für die Farbtemperatur und Helligkeit angezeigt. In der Mitte der beiden Kreise zeigt die Runde Fläche aktuell eingestellte Kombination an.
Eine aktuell eingestellte Kombination kann einfach durch drag&drop auf eine dieser Schaltflächen als Favorit gespeichert werden.
Um die Farbwerte an eine Tuneable White Lampen zu senden, tragen Sie die Gruppenadresse für alle Farbtemperatur und Helligkeitswert eine eigene Gruppenadresse ein. Hier die Datentypen:
Farbtemperatur als 2Byte Wert
Helligkeit als 1Byte Wert
CUBEVISION / EEV - Farbtemperatursteuerung (Tuneable White)
Bedienelement - Farbtemperatur (Tuneable White)

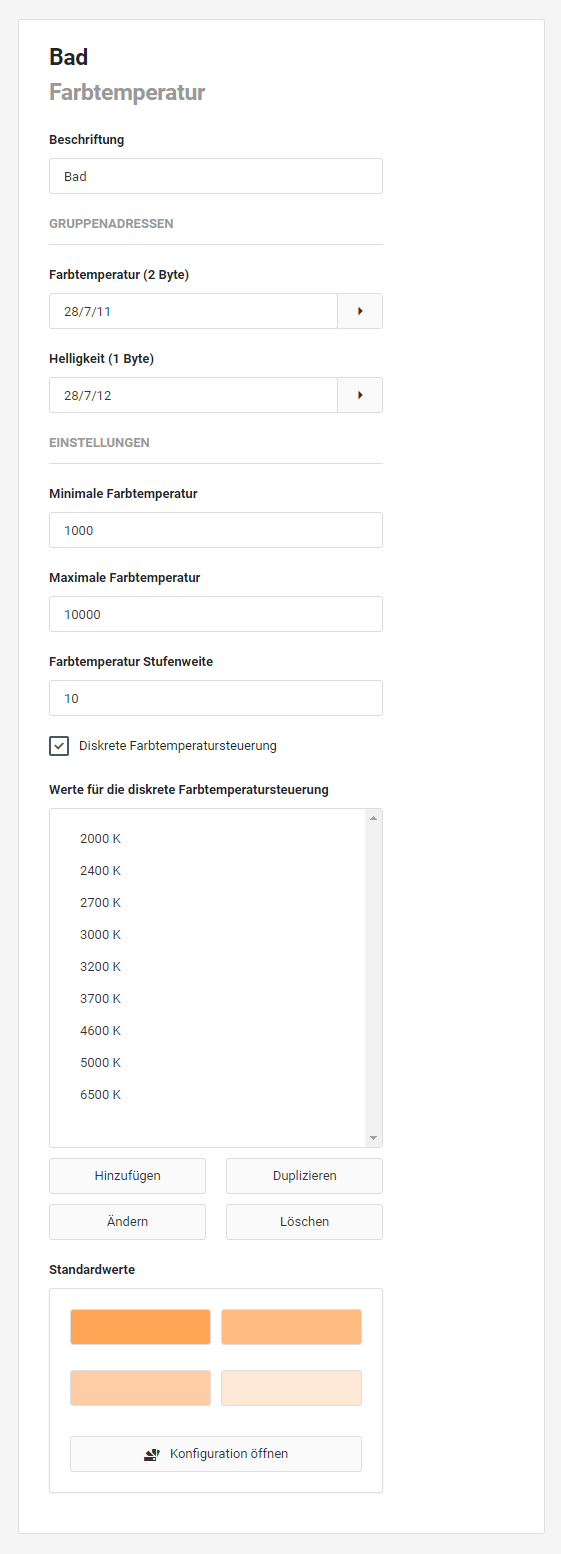

Folgende Konfigurationsfelder besitzt dieses Bedienelement (siehe Abbildung links):
Beschriftung:
Die Beschriftung wird in der Titelzeile des Elements angezeigt.
Gruppenadressen:
Farbtemperatur (2 Byte):
Die ausgewählte Farbtemperatur in Kelvin. Der minimal und maximal auswählbare Wert können jeweils unten eingestellt werden.
Helligkeit (1 Byte):
Die Helligkeit von 0 = dunkel bis 255 = maximale Helligkeit.
Einstellungen
Minimale Farbtemperatur: Die minimale, auswählbare Farbtemperatur.
Maximaler Farbtemperatur: Die maximale, auswählbare Farbtemperatur.
Farbtemperatur Stufenweite:
Feste Stufenweite zwischen zwei aufeinanderfolgenden Farbtemperaturwerten.
Diskrete Farbtemperatursteuerung:
Wenn diskrete Farbtemperatur verwendet werden soll, ist diese Feld zu aktivieren.
Werte für diskrete Farbtemperatursteuerung:
In diesem Untermenü können Sie diskrete Farbtemperaturwerte. Hinzufügen, Duplizieren. Ändern oder Löschen.
Favoriteneinstellungen:
Favoriteneinstellungen für Farbtemperatur (Kelvin) und Helligkeit (5). Diese Einstellungen werden als separate Schaltfläche angezeigt und können mit einem Klick aktiviert werden.

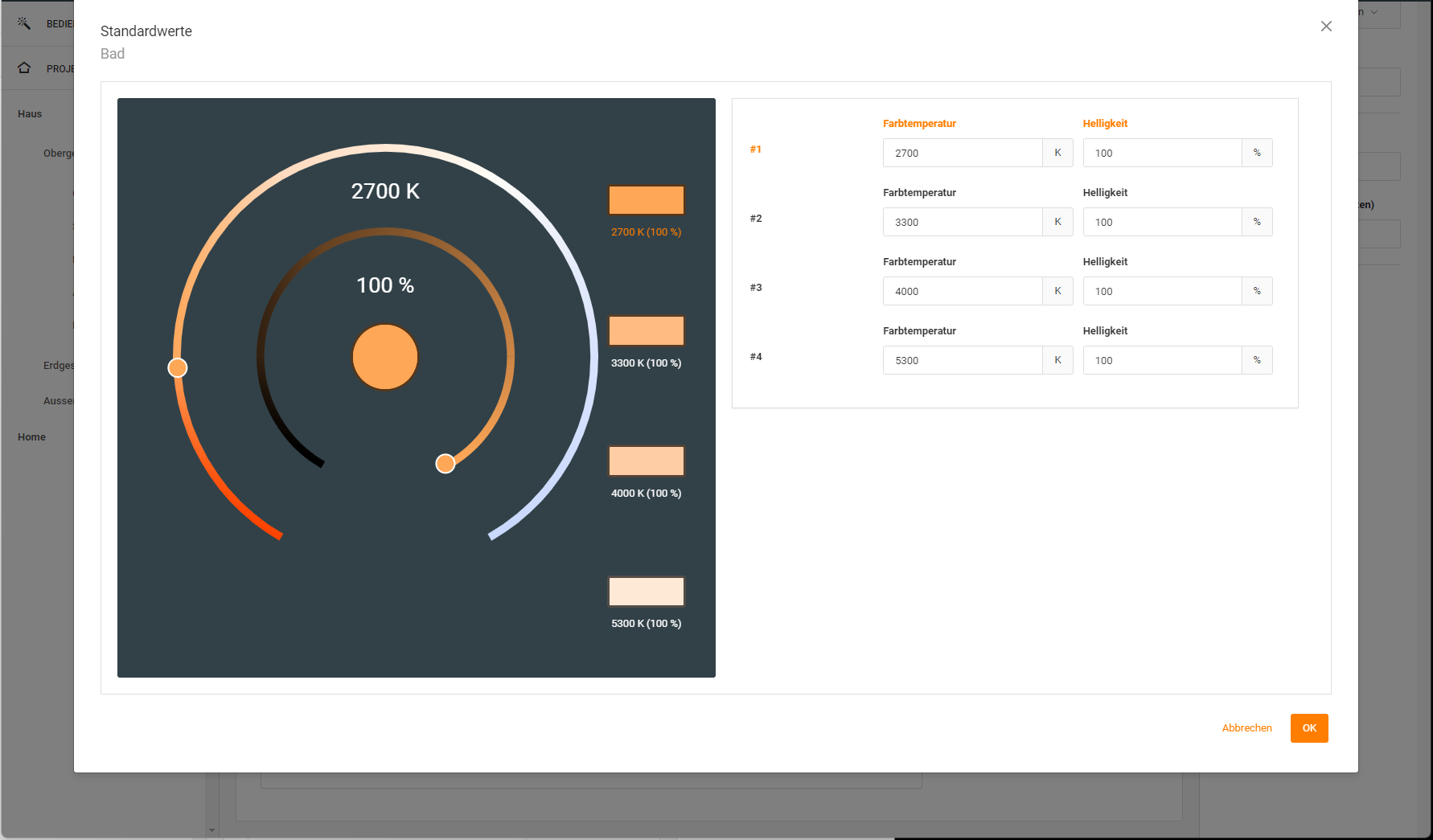

Im Untermenü für diskrete Farbtemperatursteuerung können Sie die Werte Farbtemperatur und Helligkeit für bis zu 4 Favoriten direkt als Wert Eingeben oder Sie nutzen Picker und wählen über die Einstellkreise Ihre Werte für die Farbtemperatur und Helligkeit und ziehen den Ergebniskreis auf einen der 4 Favoritenkreis.
CUBEVISION - Farbtemperatur / Favoriteneinstellungen
