4.1.4 Gruppenschalter

CUBEVISION – Element Gruppenschalter / nur Icons

CUBEVISION - Element Gruppenschalter/ Icon und langer Text

Zum Schallten von Gruppen, als Haupt- oder Zentralschalter, Szenen, Stufenschalter wird das Bedienelement Gruppenschalter genutzt. In einer Gruppe von Schalter können bis zu 4 Funktionen zusammengefasst werden.

Die Funktion dahinter (das ist die eigentliche Besonderheit) zeigt aber immer nur eins dieser Symbole als aktiv an. Unabhängig davon, ob die Symbole die gleiche Gruppenadresse besitzen oder nicht.

Die Abbildung rechts zeigt einen Gruppenschalter mit zwei Funktionen, einmal das Tor und einmal die Schranke. Wird nun für jede Funktion eine unterschiedliche Gruppenadresse verwendet, muss sichergestellt werden, dass immer nur die zuletzt ausgelöste Gruppenadresse aktiv angezeigt wird. Auf normal Weg muss so eine Funktion aufwendig sicherstellen, dass immer nur eine Gruppenadresse bzw. Symbol als aktiv angezeigt werden darf. Beim Szenen Bedienelement ist aber diese Funktion schon automatisch mit dabei.

Das Layout für die Darstellung des Bedienelement ist wählbar. Die Abbildung oben „Gruppenschalter / nur Icons”, Abbildung oben mittig “Gruppenschalter / Icons und langer Text” und die Abbildung rechts unten “Gruppenschalter/ Icons und kurzer Text” zeigen die verschiedenen Layouts.
Maximal können in einer Höheneinheit vier Funktionen inklusive Symbole aber ohne Beschriftung eingesetzt werden. Die anderen beiden Layouts bieten eine Anzeige über zwei Höheneinheiten an. Einmal für zwei Funktionen mit Symbol und langer Beschriftung oder die andere Variante für vier Funktionen mit Symbol und einer kurzen Beschriftung. Es stehen über 30 verschiedene Symbole zur Auswahl.

Neben den unterschiedlichen Gruppenadressen können auch die Werte und Datentypen frei gewählt werden.

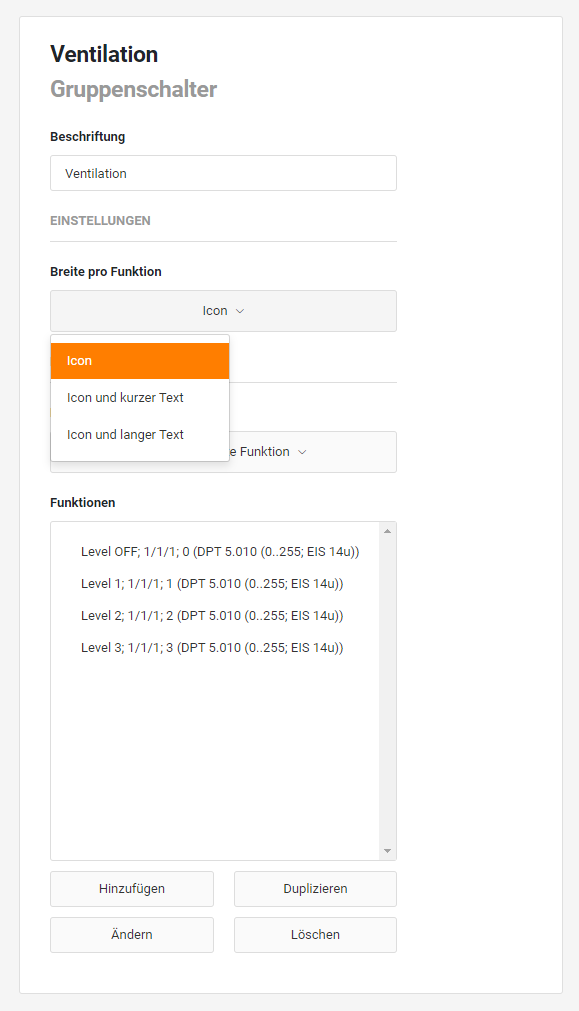

Folgende Konfigurationsfelder besitzt dieses Bedienelement (siehe Abbildung links):

Beschriftung:
Die Beschriftung wird in der Titelzeile des Elements angezeigt.

EINSTELLUNGEN
Breite pro Funktion: Über die Breite wird definiert, wie viele Funktionen in einer Zeile dargestellt werden.

Üblicherweise ist eine Zeile in 4 Segmente unterteilt.

Icon: Jede Funktion ist nur ein Segment breit. Somit passen vier Funktionen in eine Zeile. Es wird nur die Grafik dargestellt.
Icon und kurzer Text: Jede Funktion ist zwei Segmente breit. Es wird die Grafik dargestellt und zusätzlich kann noch eine kurze Beschreibung der Funktion hinterlegt werden.
Icon und langer Text: Jede Funktion ist vier Segmente breit und nimmt damit die komplette Zeile ein. Neben der Grafik kann noch eine längere Beschreibung eingegeben werden.

Highlights Aktiv:
Das Hervorheben von Funktionen kann zum Beispiel für das Anzeigen der gerade aktiven Lichtszene nützlich sein. Folgende Optionen sind verfügbar.

Keine Hervorhebungen: Keine Hervorhebungen für diesen Gruppenschalter/ Szenen.
Zuletzt aktivierte Funktion: Nur die zuletzt aktivierte Funktion wird hervorgehoben.
Beachten Sie bitte, dass der Zustand der Hervorhebung einer Funktion nicht unbedingt dem eigentlichen Wert an der Adresse einer Funktion entspricht.
Hervorheben von gleichem Wert: Eine Funktion wird hervorgehoben, wenn der Wert an deren Adresse gleich deren festgelegten Wert ist. Mehrere Funktionen können gleichzeitig hervorgehoben werden.

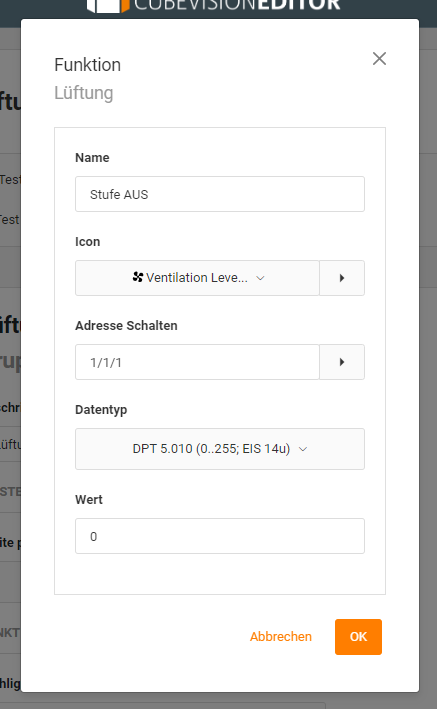

Bedienelement - Gruppenschalter / Funktion

FUNKTION
Funktionen: Es können beliebig viele Funktionen hinterlegt werden.
Mit Hinzufügen, Duplizieren, Ändern, Löschen öffnet sich ein Untermenü zur Bearbeitung der Funktionen.

Name:
Der Bezeichner einer Funktion wird nur dargestellt, wenn als „Breite der Funktionen“ eine Option mit Text ausgewählt wurde.

Icon:
Wählen Sie ein passendes Icon für diese Funktion aus.

Adresse Schalten:
Die Eingangs- und Ausgangsadresse für diese Funktion.

Datentyp:
Der Datentyp mit dem die Werte gesendet und empfangen werden. Mögliche Datentypen:

DPT 1.001 (an/aus; EIS 1)
DPT 5.010 (0...255; EIS 14u)

Wert:
Der Wert, der bei einem Klick auf die Funktion gesendet wird.
