4.1.11 Temperatur / RTR

Das Temperatur-/RTR-Bedienelement übernimmt in der CUBEVISION die Steuerung der Heizungsregelung. Dieses Bedienelement bietet so die Möglichkeit IST Temperatur, Betriebsart anzuzeigen, die SOLL Temperaturwert oder den Betriebsmodus zu verstellen.
Von den beiden Temperaturwerten, die in der ersten Zeile angezeigt werden (siehe Abbildung rechts „Element RTR/Temperatur“ und „Element RTR“), handelt es sich beim linken Wert um die IST- und beim rechten Wert um die SOLL- Temperatur.

Der SOLL Wert wird durch die PLUS und MINUS Symbole verstellt. Wird dieses Bedienelement als Nebenstelle konfiguriert, werden mit den PLUS und MINUS Symbolen der Basis SOLL Wert verändert.

Zusätzlich zeigt der IST Temperaturwert auch an ob gerade geheizt oder gekühlt wird. Unterschieden werden die zwei Zustände durch die Farben Orange und Blau. Blau bedeutet kühlen, Orange bedeutet heizen. Wird die Temperatur Weiß angezeigt sind keine der beiden Modi aktiv oder die Anzeige wurde nicht konfiguriert.

Ein weiteres Feature ist die Steuerung der Betriebsmodi. Das sind Komfort, Standby, Nachtabsenkung und Frostschutz. Die Umschaltung kann wahlweise über drei verschiedene Gruppenadressen oder über eine Gruppenadresse mit vier verschiedenen Werten erfolgen.

Für dieses Bedienelement stehen drei verschiede Ansichten zur Auswahl:

Temperatur und RTR-Anzeige (siehe Abbildung oben rechts)
Temperatur Anzeige (siehe Abbildung oben rechts) und
RTR-Anzeige (siehe Abbildung oben rechts)

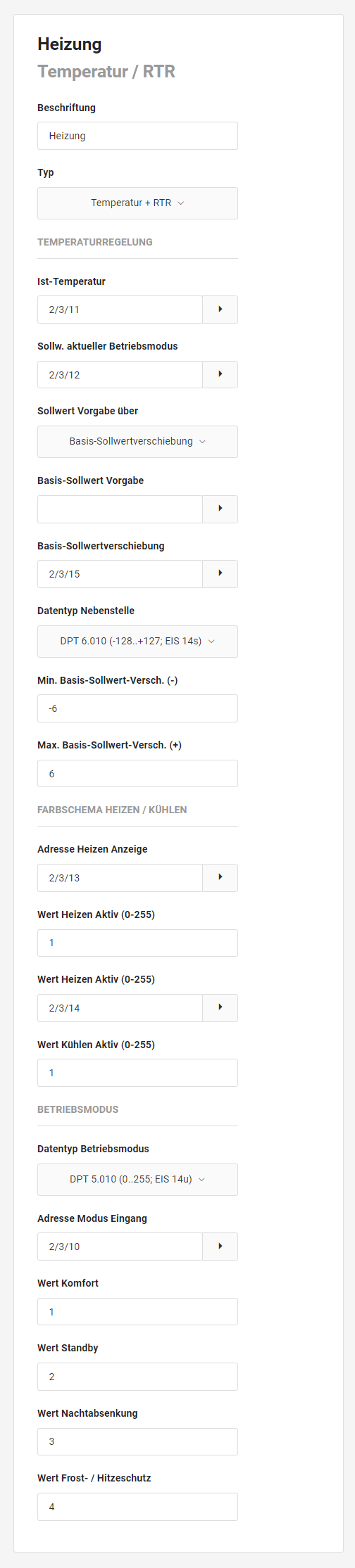

Folgende Konfigurationsfelder besitzt dieses Bedienelement (siehe Abbildung links):

Beschriftung: Die Beschriftung wird in der Titelzeile des Elements angezeigt.

Typ: Der Funktionsumfang des Elements wird hier definiert.
Die Option Temperatur besteht aus einer Ist- und Sollwertanzeige, sowie zwei Tasten, um den Sollwert zu verstellen.

Die Option RTR ermöglicht das Wechseln des Betriebsmodus (Komfort, Standby, Nachtabsenkung, Frostschutz).

Folgende Einstellungen können gewählt werden:

Temperatur + RTR
Temperatur
RTR

TEMPERATURREGELUNG
Ist-Temperatur: Die Adresse der Ist-Temperatur.
Sollw. aktueller Betriebsmodus: Die Adresse der Solltemperatur dient zur Anzeige, als auch zum Senden einer neuen Soll-Temperatur, sofern das Element nicht als Nebenstelle konfiguriert ist.
Sollwert Vorgabe über: Die Adresse des RTRs über die die Solltemperatur eingestellt werden soll.
Basis-Sollwert Vorgabe: Die Adresse für die Basis-Sollwert Vorgabe des RTRs.
Basis-Sollwertverschiebung: Über diese Adresse wird der Basis-Sollwert in der im RTR hinterlegten Schrittweite verändert. Der Datentyp ist DPT 6.010 bzw. EIS 14 mit Vorzeichen.
Datentyp Nebenstelle: Üblicherweise wird die Basis- Sollwertverschiebung über einen 1 Byte Wert eingestellt. Ist dennoch ein anderer Datentyp gewünscht, kann alternativ DPT 9.001 (EIS 5) gewählt werden. Einstellmöglichkeiten:

DPT 6.010 (-128...+127; EIS 14s),
DPT 9.001 (-273...670760; EIS 9).

Min. Basis-Sollwert-Versch.(+): Dieser Wert definiert die maximal-negative Basis Sollwert-Verschiebung. Wird hier zum Beispiel ein Wert von -6 eingetragen und die konfigurierte Schrittweite im RTR beträgt 0,5°K, ergibt sich eine mögliche Sollwert-Verschiebung von bis zu -3°K.
Max. Basis-Sollwert-Versch.(-): Dieser Wert definiert die maximal-positive Basis-Sollwert-Verschiebung. Wird hier zum Beispiel ein Wert von 6 eingetragen und die konfigurierte Schrittweite im RTR beträgt 0,5°K ergibt sich eine mögliche Sollwert-Verschiebung von bis zu +3°K.

FARBSCHEMA HEIZEN / KÜHLEN
Adresse Heizen Anzeige: Zusätzlich zur Anzeige der Temperaturen kann dieses Element über die Farbe der Soll-Temperatur den aktuellen Status für Heizen (Orange) und Kühlen (Blau) anzeigen. Diese Adresse ist für die Anzeige des Heiz-Status.
Wert Heizen Aktiv (0-255): Wenn dieser Wert auf der Adresse für Heizen empfangen wird, wird der Status Heizen aktiv angezeigt.
Adresse Kühlen Anzeige: Zusätzlich zur Anzeige der Temperaturen, kann dieses Element über die Farbe der Soll-Temperatur den aktuellen Status für Heizen (Orange) und Kühlen (Blau) anzeigen.
Diese Adresse ist für die Anzeige des Kühl-Status.
Wert Kühlen Aktiv (0-255): Wenn dieser Wert auf der Adresse für Kühlen empfangen wird, wird der Status Kühlen aktiv angezeigt.

BETRIEBSMODUS
Datentyp Betriebsmodus: Der Datentyp kann alternativ zu DPT 5.010 (0-255; EIS 14) auch zu DPT 1.001 (EIN/AUS; EIS 1) geändert werden. Folgende Einstellmöglichkeiten:

DPT 1.001 (an/aus; EIS 1),
DPT 5.010 (0..255; EIS 14u).

Adresse Modus Eingang: Die Adresse für die Wahl des Betriebsmodus DPT 5.010 (0-255; EIS 14).
Wert Komfort: Der Wert, der für den Modus „Komfort“ gesendet wird.
Wert Standby: Der Wert, der für den Modus „Standby“ gesendet wird.
Wert Nachtabsenkung: Der Wert, der für den Modus „Nachtabsenkung“ gesendet wird.
Wert Frost-/ Hitzeschutz: Der Wert, der für den Modus „Frost-/ Hitzeschutz“ gesendet wird.
