4.1.5 Jalousie

Zum Steuern von Rollläden, Jalousien und anderen Antrieben der Beschattung und Sichtschutz ist das Bedienelement Jalousie zu verwenden. Das Bedienelement zeigt neben der vertikalen Position, auch den Winkel der Lamellen grafisch an.
Zusätzlich zur graphischen Anzeige werden diese Positionen auch in Form von Werten gezeigt. Diese Werte werden in Prozent für Position (rechter Wert) und Winkel (linker Wert) der Jalousie angezeigt.

In den nachfolgenden Abbildung “Element Jalousie touch & slide” und „Element Jalousie Standard“ sind zwei Typen des Jalousie Bedienelementes abgebildet. Die Steuerung dieses Bedienelementes erfolgt auf zwei Arten:

• Standard (zum Tasten)

• Touch & Slide (zum Sliden)

Wie von der Bezeichnung abzuleiten, wird beim „Standard“ Typ Tasten und beim „touch & slide“ Typen Slider verwendet.

Typ “standard”
In den Abbildungen ist zu sehen wie das Bedienelement über die Schaltflächen gesteuert (per klick) werden. Jede Funktion hat eine eigene Schaltfläche. In der oberen Zeile des Elements zum “Fahren” der Beschattung. In der mittleren Zeile der Stopp - Befehl. in der untersten Zeile der Befehl für Schritt/Lamellenwinkel.

Die rechte Abbildung zeigt das Bedienelement Jalousie “Standard“ bei aktivem Windalarm. In diesem Zustand ist das Element gesperrt.

Typ “touch & slide”
Beim „touch & slide“ setzen Sie einfach den Finger auf der linken Seite für die Winkel Steuerung oder auf der rechten Seite für die Jalousie Position an und bewegen den Finger in die gewünschte Richtung. Während der Fingerbewegung bekommt der Benutzer eine optische Rückmeldung über den Winkel oder der Position der Jalousie. Ist die erreicht wird diese Position angefahren, sobald das Bedienelement losgelassen wird.

Es können drei unterschiedliche Beschattungstypen gesteuert werden.

• Jalousie. Die klassische Jalousie mit Lamellen die in beide Richtungen geneigt werden können.

• Rollo. Kann nur hoch und runtergefahren werden.

• Raffstore. Wie die klassische Jalousie, nur mit dem Unterschied das die Lamellen von der horizontalen Position aus nur in eine Richtung geneigt werden können.

Entsprechend dem ausgewählten Jalousietypen, zeigt das Bedienelement auch nur die Steuerelemente an, die auch tatsächlich benötigt werden. So werden z.B. beim Rollo keine Tasten oder Pfeile für die Winkel Verstellung angezeigt.

Auch dieses Bedienelement besitzt Rückmelde Objekte. In diesem Bedienelement sind es Position und Winkel (die je nach Beschattungstypen aktiviert oder deaktiviert werden). Einen Eingang für Windalarm ist selbstverständlich auch vorhanden.

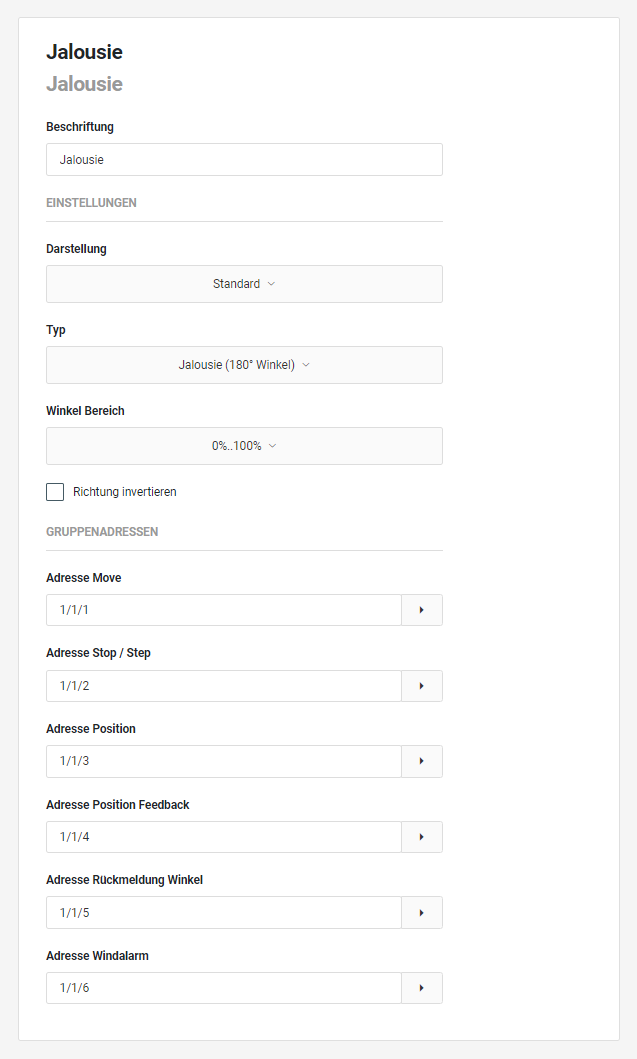

GRUPPENADRESSEN
Adresse Move: Die Adresse für die Funktion „Move“.

Adresse Stop / Step: Die Adresse für die Funktionen „Stop“, sowie „Step“.

Adresse Position: Der Ausgang zum direkten Anfahren einer Position.

Adresse Position Feedback: Über die Rückmeldeadresse für die Positionen können Statusänderungen empfangen werden. Diese Adresse ist optional.

Adresse Rückmeldung Winkel: Über die Rückmeldeadresse für den Winkel können Statusänderungen empfangen werden. Diese Adresse ist optional.

Adresse Windalarm: Die Adresse für den Windalarm. Ist diese Adresse aktiv, wird diese Option in dem Element dargestellt.
Bei Windalarm wird die Bedienung der Bedienfunktionen gesperrt.

Hinweis „Adresse Winkel“: In der Visualisierung als Standard-Typ erfolgt die Steuerung nur mit „Fahren“ und „Schritt“, jedoch die Winkelposition kann als Status angezeigt werden.  Erst mit dem „Touch&Slide“ Typ kann im Visualisierungselement die Position gesteuert werden.

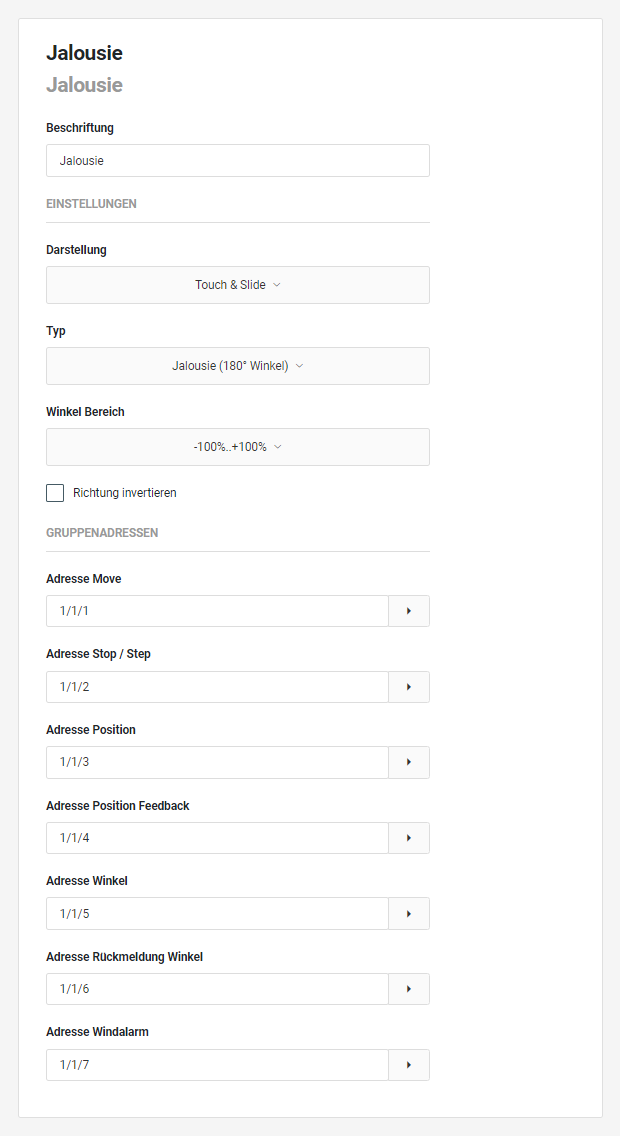

GRUPPENADRESSEN
In Abhängigkeit des gewählten Jalousie-Typs stehen die Gruppenadressen wie in der Standard-Darstellung zur Verfügung.

Adresse Move: Die Adresse für die Funktion „Move“.

Adresse Stop / Step: Die Adresse für die Funktionen „Stop“, sowie „Step“.

Adresse Position: Der Ausgang zum direkten Anfahren einer Position.

Adresse Position Feedback: Über die Rückmeldeadresse für die Positionen können Statusänderungen empfangen werden. Diese Adresse ist optional.

Adresse Winkel: Der Ausgang zum direkten Anfahren eines Winkels.

Adresse Rückmeldung Winkel: Über die Rückmeldeadresse für den Winkel können Statusänderungen empfangen werden. Diese Adresse ist optional.

Adresse Windalarm: Die Adresse für den Windalarm. Ist diese Adresse aktiv, wird diese Option in dem Element dargestellt.
Bei Windalarm wird die Bedienung der Bedienfunktionen gesperrt.
