4.1.3 Fensterkontakt
CUBEVISION - Element Fensterkontakt (Zustand für alle Positionen und Glasbruch)
CUBEVISION - Element Fensterkontakt (nur Zustand für auf-zu)
Um den Zustand von Fenstern darzustellen, wird das Bedienelement Fensterkontakt verwendet. Es zeig folgende Positionen bzw. Zustände an:
Geschlossen
Geöffnet
Gekippt und
Glasbruch
Jede Position und der Glasbruch besitzt ein eigenes Symbol die in dem Bedienelement angezeigt werden. Ist eine Position aktiv wird diese Orange hervorgehoben. Wird für eine Position oder Zustand keine Gruppenadresse vergeben, so wird das entsprechende Symbol nicht angezeigt.
Die Position des Fensters können durch zwei verschiedene Datentypen angezeigt werden. Das wären die Datentypen EIS14 (0-255) und EIS 1 (0 oder 1). Der Unterschied zwischen diesen beiden Datentypen, ist die Anzahl der Gruppenadressen. Das bedeutet, dass beim Datentyp EIS1 die Position über die Gruppenadresse und beim Datentyp EIS14 die Position über Werte gesetzt werden.
Eine weitere Funktion ist das dieses Bedienelement Glasbruch melden kann. Unabhängig vom Datentyp hat dieses Bedienelement immer eine eigene Gruppenadresse.
Beide Versionen des Datenpunkttyp (DPT) nutzen das gleiche Anzeigeelement. Nur aktivierte Funktion sind hell dargestellt.

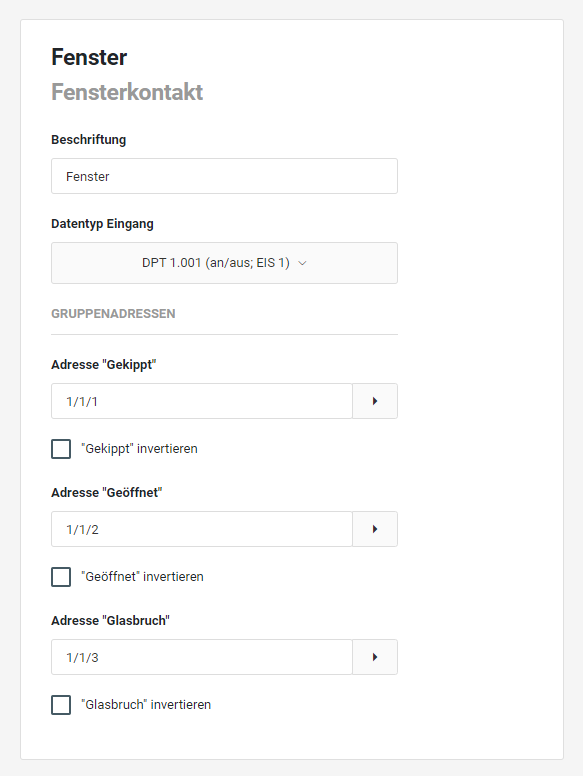

Bedienelement Fensterkontakt - Konfiguration
Beschriftung:
Die Beschriftung wird in der Titelzeile des Elements angezeigt.
Datentyp Eingang:
Der Datentyp kann alternativ geändert werden:
DPT 1.001 (an/aus: EIS1)
DPT 5.010 (0…255; EIS 14u)
Gruppenadressen (bei DPT 1.001) Adresse „Gekippt“:
Adresse für den Zustand gekippt.
1 = gekippt;
0 = geschlossen.
„Gekippt“ invertieren, ist bei Bedarf zu aktivieren.
Adresse „Geöffnet“: Die Adresse für den Zustand geöffnet.
1 = geöffnet.
0 = geschlossen.
„Geöffnet“ invertieren, ist bei Bedarf zu aktivieren.
Gruppenadresse „Glasbruch“:
Sofern ein Glasbruchsensor vorhanden ist, kann über diese Adresse eine optische Warnung dargestellt werden. „Glasbruch“ invertieren, ist bei Bedarf zu aktivieren.
Gruppenadressen (bei DPT 5.010)
Adresse Position:
Die Adresse, über welche der Status des Fensters gesendet wird.Wert „Geschlossen“: Der Wert für den Status „geschlossen“ (Standard 0).
Wert „Geöffnet“: Der Wert für den Status „geöffnet“ (Standard 255).
Wert „Gekippt“: Der Wert für den Status „gekippt“ (Standard 83).
Adresse „Glasbruch“:
Sofern ein Glasbruchsensor vorhanden ist, kann über diese Adresse eine optische Warnung dargestellt werden. „Glasbruch“ invertieren, ist bei Bedarf zu aktivieren.
