4.1.1 Farbsteuerung (RGB)

Dieses Bedienelement besitzt zwei Ansichten. Eine kompakte mit zwei Höheneinheiten, für das ICP bzw. für das ECP und eine weitere im EEV. Die kompakte Ansicht zeigt maximale 4 frei wählbare Farben in der ersten Zeile und maximal 3 Schaltflächen für Szenen in der zweiten Zeile (siehe Abbildung rechts).

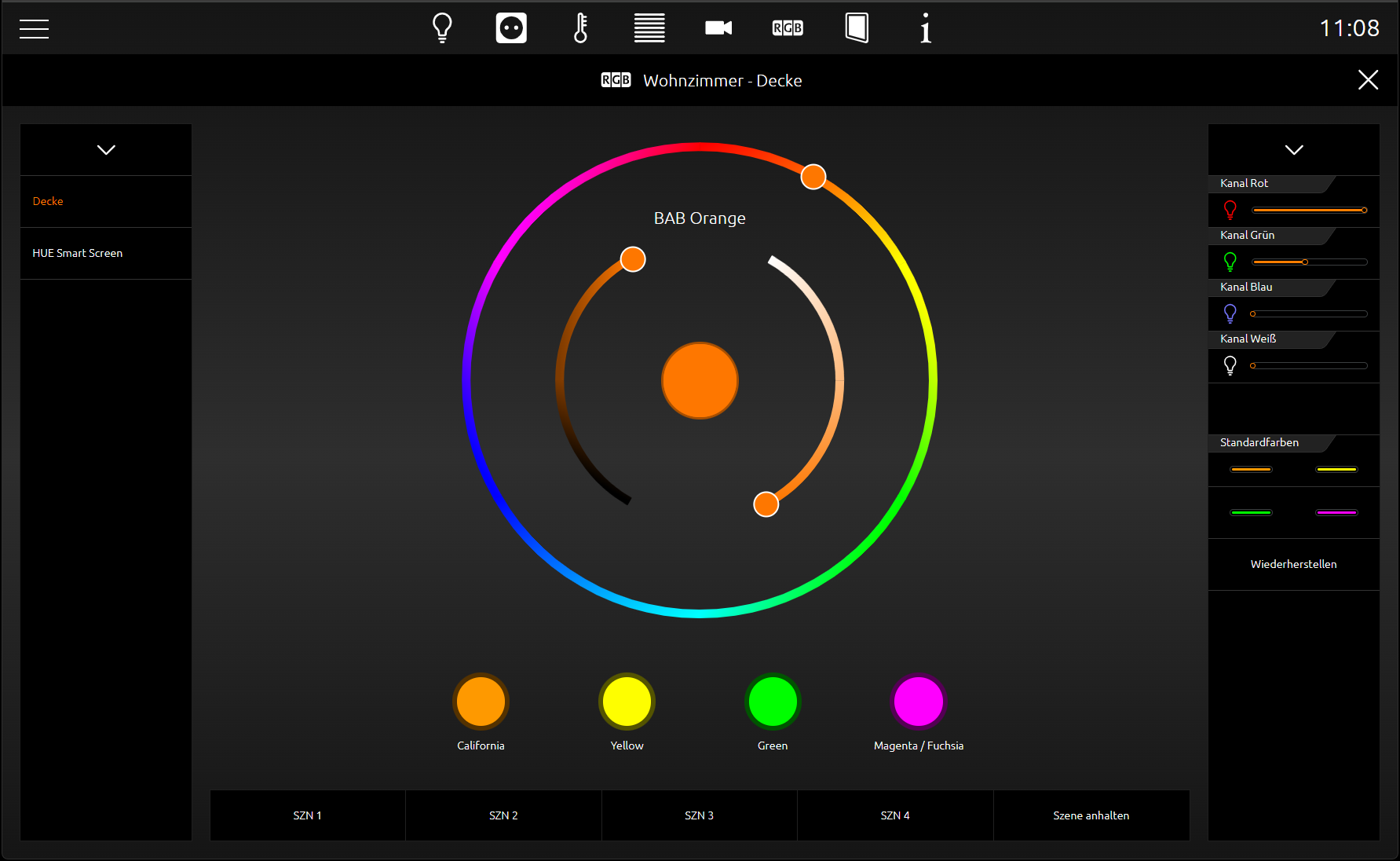

Die zweite Ansicht zeigt das RGB Bedienelement im EEV mit weiteren Bedienmöglichkeiten. Neben der Auswahl von Farben und Lichtszenen kommen im EEV auch Farbkanäle (bis zu vier (RGBW)) und ein Farbkreis zum Einsatz. Die Abbildung links zeigt das RGB Bedienelement in der EEV Ansicht. In der rechten Spalte befinden sich die „Slider“ mit denen einzelnen DMX-Kanal gesteuert werden. Übrigens wird z.B. beim RGB Bedienelement keine Gruppenadresse für den Kanal weiß eingetragen, wird dieser in der Visualisierung nicht angezeigt. In der Mitte dieser Ansicht befindet sich der Farbkreis, über den die Farben mit einem Fingertipp ausgewählt wird. Gleich da drunter befinden sich 2 Zeilen mit je 4 Schaltflächen für vorgewählte Farben und Lichtszenen. In der Zeile der Lichtszenen findet sich eine zusätzliche reservierte Schaltfläche für eine Lichtszene die laufende Lichtszene stoppt.

Um die Farbwerte an Ihre RGB-Lampen zu senden, existieren je nach RGB-Lampentyp unterschiedliche Methoden. Sie unterscheiden sich in dem sie entweder eine Gruppenadresse für alle Farbwerte oder für jeden Farbwert eine eigene Gruppenadresse anbieten. Hier die Datentypen:

• Separate RGB-Ausgänge (4 *1 Byte, je ein Objekt für R, G, B und W; EIS6; 0-255; für die meisten Anwendungen)

• Separate HSB-Ausgänge

• WRGB-Ausgang (4 Byte)

• RGBW-Ausgang (4 Byte, ein Objekt für R, G, B und W; ähnlich DTP232.600 plus extra Kanal für Weiß))

• RGB-Ausgang (DPT 232.600, ein Objekt für R, G und B)

Damit besteht die Möglichkeit für fast jeden RGB-Lampentyp die richtige Steuerungsmethode auszuwählen.

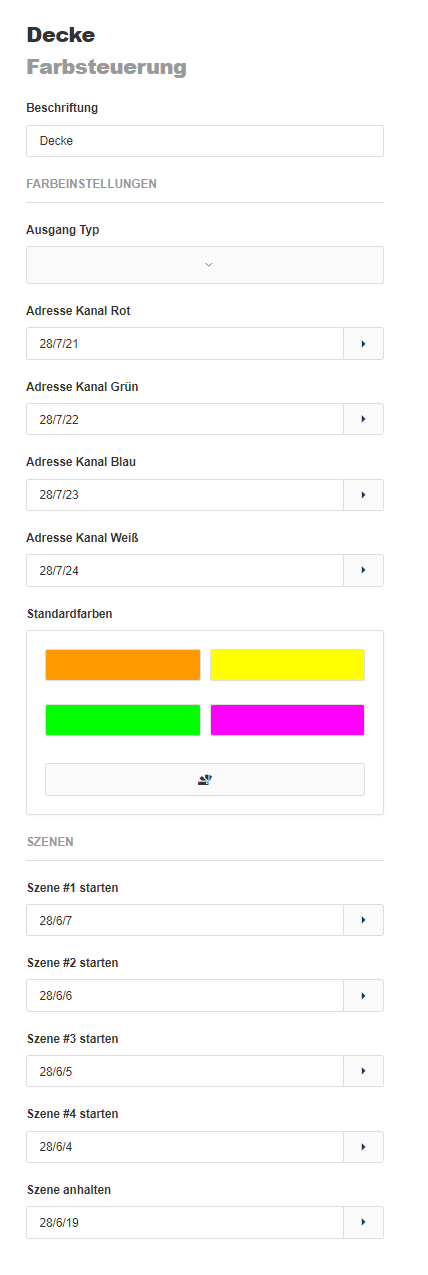

Die Konfiguration der Lichtszenen besteht lediglich aus der Vergabe von Gruppenadressen. Fehlt die Gruppenadresse für eine Lichtszene, so wird diese auch nicht im Cube angezeigt. Wird eine der Lichtszenen ausgelöst, sendet das CUBEVISIONMODULE X auf diese Gruppenadresse eine „1“. Bei einem erneuten Klick auf eine aktive/laufende Lichtszene sendet das CUBEVISIONMODULE X auf diese Gruppenadresse den Wert „0“. Maximal haben im RGB Steuerung Bedienelement 4 Lichtszenen Platz. Die Beschriftung der Lichtszenen lautet „SZENE 1“ bis „SZENE 4“ und ist nicht änderbar.

Gleich rechts von den Lichtszenen befindet sich der „SZENE ANHALTEN“ Schalter. Bei diesem Schalter handelt es sich ebenfalls um eine Lichtszene. Dieser ist für den Fall reserviert, wenn eine Lichtszene nicht mehr gewünscht ist und einfach nur die Lichtszene anzuhalten nicht reicht. Hierfür kann eine besondere Lichtszene eingeplant werden, welche z.B. die RGB-Lampen so lange runterdimmt, bis sie ausgeschaltet sind oder zu einer ausgewählten Farbe wechseln.

Zu den vier Lichtszenen Schalter kommen vier weitere Schalter für die favorisierten Farben. Für die Konfiguration der Farben ist es nur notwendig über einen Farbauswahl-Dialog die gewünschte Farbe auszuwählen. Also es ist kein hantieren mit Farbwerten notwendig. Der CUBEVISION Editor verwendet diese Farbe aus dem Farbauswahl Dialog für die Visualisierung. Die Farbwerte kommen vom Farbauswahl Dialog und die Gruppenadressen für die Farbwerte vom RGB Steuerung Bedienelement.

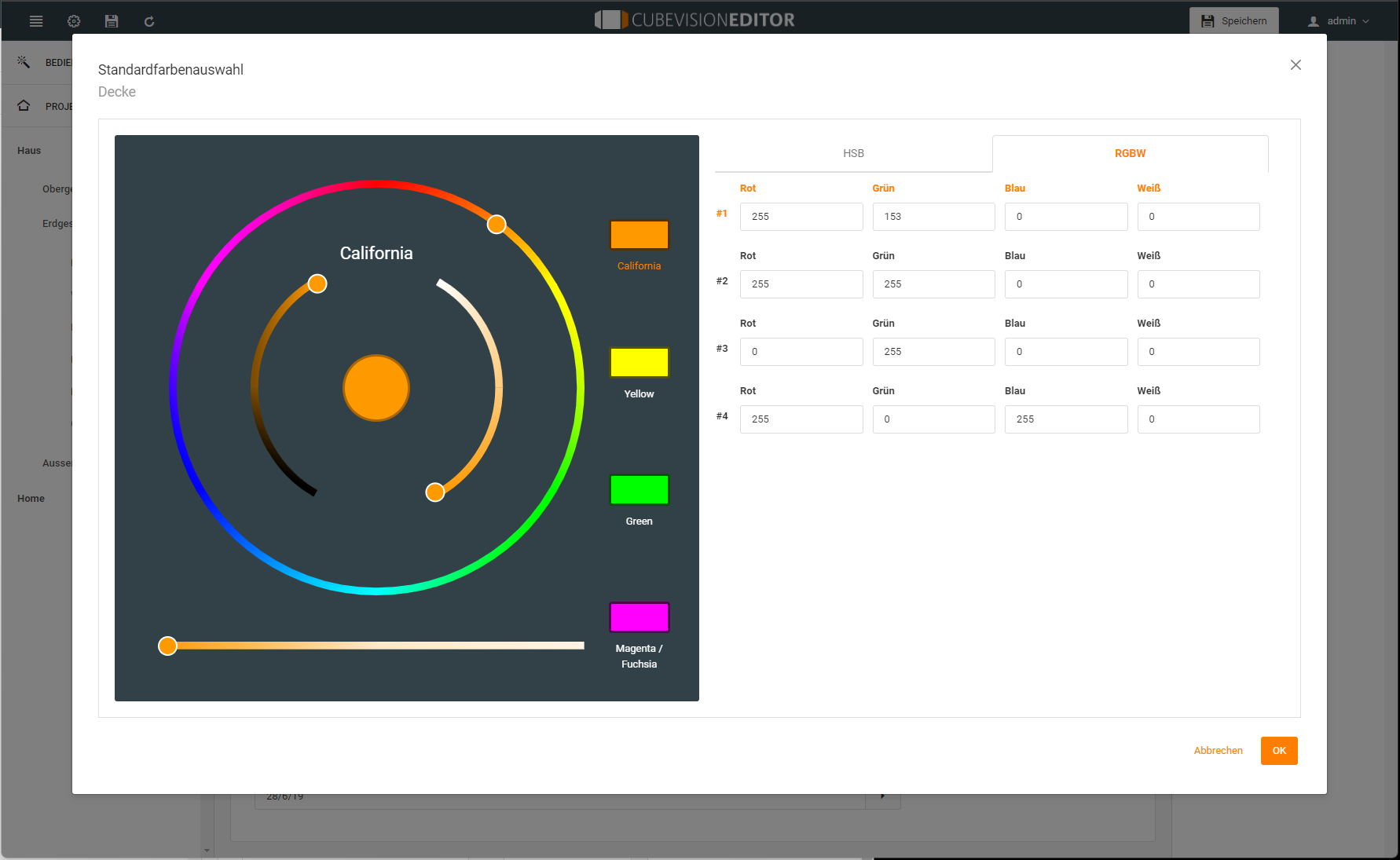

Im Untermenü Standardfarbauswahl können Sie die Werte für Ihre Standfarben bis zu 4 Favoriten direkt als Wert eingeben, entweder als HSB-Werte oder in RGBW-Werte. Zudem können Sich eine Picker nutzen, um über die Einstellkreise der Farben Ihre Werte festzulegen und den Ergebniskreis auf einen der 4 Favoritenkreis zu schieben.

Das RGB-Anzeigeelement in der CUBEVISION 2+ Visualisierung enthalt die vor konfigurierten Standardfarben. Diese können in der Visualisierung überschrieben werden, aber durch „Wiederherstellen“ zurückgesetzt werden. Weiterhin sind im Anzeigeelement der Farbeinstellkreis und Kreis-Helligkeit-Dimmer, die Farb-Favoritentasten und Szenenwahl. Im Zusatzmenü sind zusätzlich die RGBW- Farbdimmer, Standardfarbenauswahl.
