2 INBETRIEBNAHME

Montage

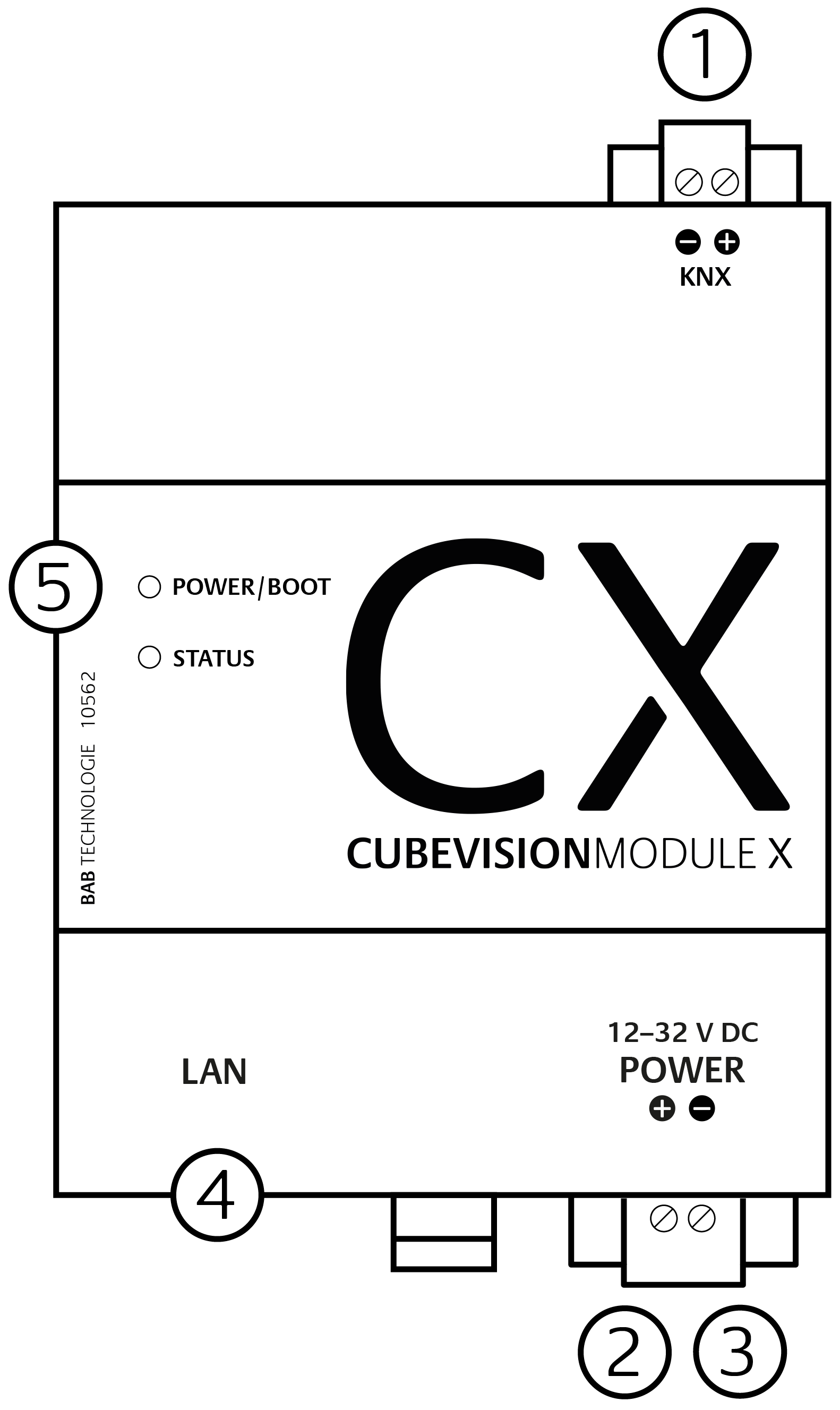

Das hier dargestellte Gerät ist das CUBEVISIONMODULE X KNX (Art.-Nr. 10562).
REG-Gehäuse 4TE.

Um das Gerät zu montieren, gehen Sie bitte wie folgt vor:

• Nehmen Sie die Schraub-Steck-Klemmen ab, um diese besser für das Verbinden nutzen zu können.

• Verbinden Sie jetzt die Kabel der Spannungsversorgung und der KNX-Leitung (bei KNX/TP Ausführung) mit den jeweiligen Schraubsteckklemmen.

• Stecken Sie die Schraubsteckklemmen in die jeweiligen Anschlüsse

• Schnappen Sie das Gerät auf die Hutschiene nach DIN EN 60715 und verbinden das Netzwerkkabel.

• Schalten Sie die Versorgungsspannung ein und kontrollieren Sie den LED-Status (siehe folgendes Kapitel).

LED Status

Das CUBEVISIONMODULE X hat zwei DUO-LEDs („Power/Boot“ und „Status“). Eine DUO-LED besitzt jeweils eine grüne und eine rote LED. Die obere LED ist die Power/Boot LED, die untere die Status-LED.

POWER / BOOT LED

STATUS-LED

Erläuterung:
Die grüne „Power/Boot“ LED leuchtet auf, sobald das CUBEVISIONMODULE X mit Spannung versorgt wird. Zwei bis drei Sekunden nachdem die Spannungsversorgung angelegt wurde, beginnt diese LED zusätzlich rot zu blinken (Orange blinkend), solange bis der Bootvorgang abgeschlossen ist. Die LED leuchtet dann durchgehend grün, während die „Status“ LED grün blinkt (simuliert einen ‚Heartbeat‘). Die Blink-frequenz steigt in Abhängigkeit der Auslastung des Geräts an.
Das CUBEVISIONMODULE X braucht ca. 3 Minuten zum Starten.

Inbetriebnahme

Ist das CUBEVISIONMODULE X wie in Kapitel „Montage“ vorgesehen montiert und gestartet worden, kann die Inbetriebnahme jetzt wie folgt fortgeführt werden.
Werkeinstellungen bei der Auslieferung:

Systemvoraussetzungen

Verbindung herstellen

Um das CUBEVISIONMODULE X zu konfigurieren und die Visualisierung aufzurufen sind ein aktueller Browser und eine Netzwerkverbindung zum Gerät notwendig. Befindet sich das Gerät im Auslieferungszustand ist das Gerät unter der oben genannten IP-Adresse zu erreichen. Falls sich Ihr Computer in einen anderen IP Adressbereich befindet muss dieser ggf. angepasst werden. Folgen Sie dazu bitte dem Kapitel „Netzwerkeinstellungen Ihres Computers anpassen“.

BAB STARTER

Sind Ihnen die Netzwerkeinstellungen des Gerätes nicht bekannt, kann Ihnen der BAB STARTER helfen herauszufinden mit welcher IP-Adresse das Gerät verfügbar ist. Die Software ist für Windows- und MAC-Systeme verfügbar und ist auf der mitgelieferten CD oder unter www.bab-tec.de im Downloadbereich zu finden. Für detaillierte Hinweise beachten Sie bitte die separate Dokumentation zu BAB STARTER!

BAB STARTER Installation

Für Microsoft Windows erhalten Sie eine *.zip Datei zum Download. Für MAC OS X steht eine *.mpkg Datei zur Verfügung.

Windows Installation

• Führen Sie „BAB_STARTER_[Version]_setup.exe“ um die Installation zu starten.

• Folgen Sie den Anweisungen im InstallShield Wizard und klicken auf „Weiter“.

• Bestätigen Sie am Ende die Installation mit „Fertigstellen“.

Der BAB STARTER ist danach im Windows Startmenü-Ordner „BAB TECHNOLOGIE GmbH“ zu finden.

MAC OS Installation

Doppelklicken Sie auf die „BAB STARTER_[Version].mpkg“.

Folgen Sie den Anweisungen des Installationsprozesses und klicken auf „Fortfahren“, um die Installation weiterzuführen.

Die Meldung „Die Installation war erfolgreich“ quittiert die erfolgreiche Installation. Das BAB STARTER Symbol erscheint jetzt im Ordner „Programme“.

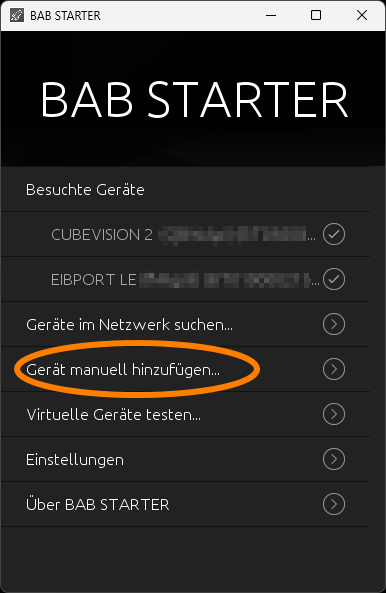

BAB STARTER ausführen

Klicken Sie auf das BAB STARTER Programmicon, um die Anwendung zu starten

Um alle aktiven BAB-Geräte im Netzwerk anzuzeigen, klicken Sie nach Aufruf des STARTER auf das Menü „Geräte im Netzwerk suchen…“.

Geräte im fremden Netzwerkbereich

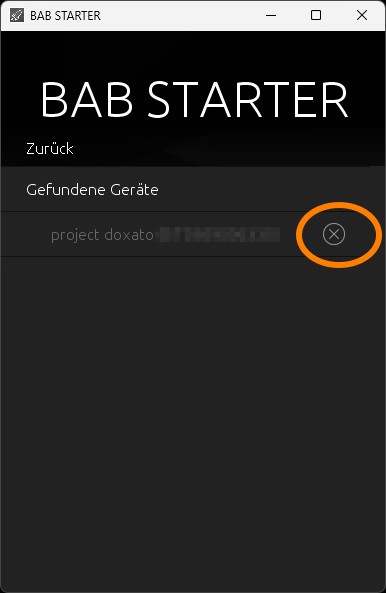

Der BAB STARTER zeigt in der Liste der gefunden Geräte, ob diese sich im selben Adressbereich (Subnetz) befinden oder nicht. Ist der Eintrag ausgegraut und auf der rechten Seite der Zeile ein X angezeigt, befindet sich das CUBEVISIONMODULE X in einem anderen Adressbereich als Ihr Computer und ist mit der aktuellen Netzwerkkonfiguration nicht erreichbar.

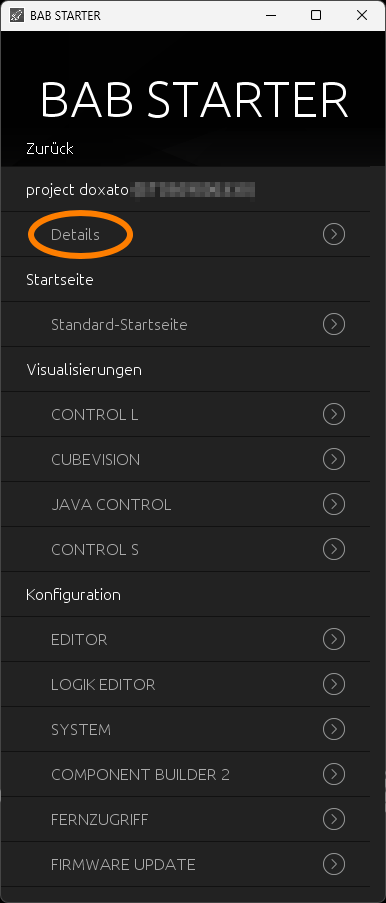

In diesem Fall kann die aktuelle Netzwerkeinstellung des CUBEVISIONMODULE X mit dem BAB STARTER eingesehen werden. Markieren Sie dazu den Eintrag in der Liste der gefundenen Geräte und klicken Sie anschließend auf "Details".

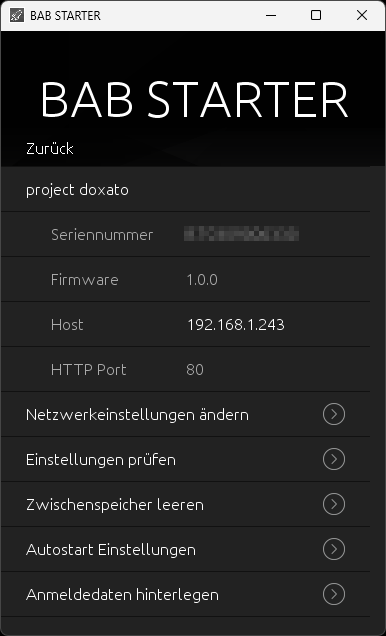

Die “Detail“ Ansicht zeigt die Seriennummer, installierte Firmware Version und aktuelle IP-Adresse (Host) an. So kann ermittelt werden in welchem Adressbereich sich das Gerät befindet.

Um das Gerät in den Netzwerkbereich Ihres Computers zu bringen, gehen Sie bitte wie im Kapitel „Netzwerkeinstellungen Ihres Computers anpassen“ beschrieben vor.

Geräte im gleichen Netzwerkbereich

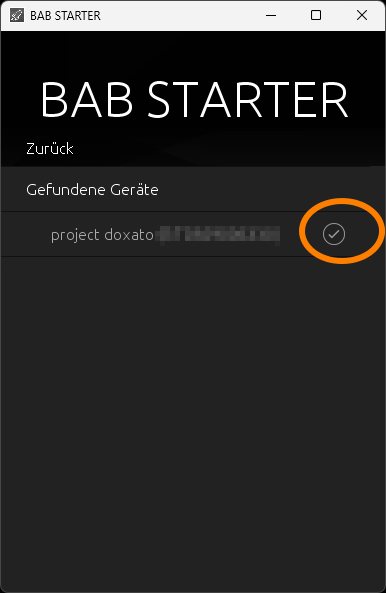

Ist der Eintrag nicht ausgegraut und auf der rechten Seite ein Häkchen angezeigt, befindet sich das CUBEVISIONMODULE X im selben Netzwerkbereich (Subnetz). Der Zugriff ist direkt möglich.

Klicken Sie dazu auf den Eintrag, so dass sich das nächste Menü öffnet. Dort haben Sie neben den Geräte-Details Zugriff auf CUBEVISION, SYSTEM und FERNZUGRIFF. Weitere Beschreibung ab Kapitel „KONFIGURATION“

Über die angezeigten Menüpunkte startet das CUBEVISIONMODULE X im WEB-Browser mit den jeweiligen Applikationen. Wenn Ihnen die IP-Adresse bekannt, können Sie Startseite des CUBEVISIONMODULE X direkt im Browser aufrufen.

Netzwerkeinstellungen Ihres Computers anpassen

Um die Netzwerkeinstellungen Ihres Computers anzupassen und eine Verbindung zum Gerät herzustellen, gehen Sie bitte wie folgt vor:

Öffnen der IP-Adressen Einstellungen (unter Windows 11):

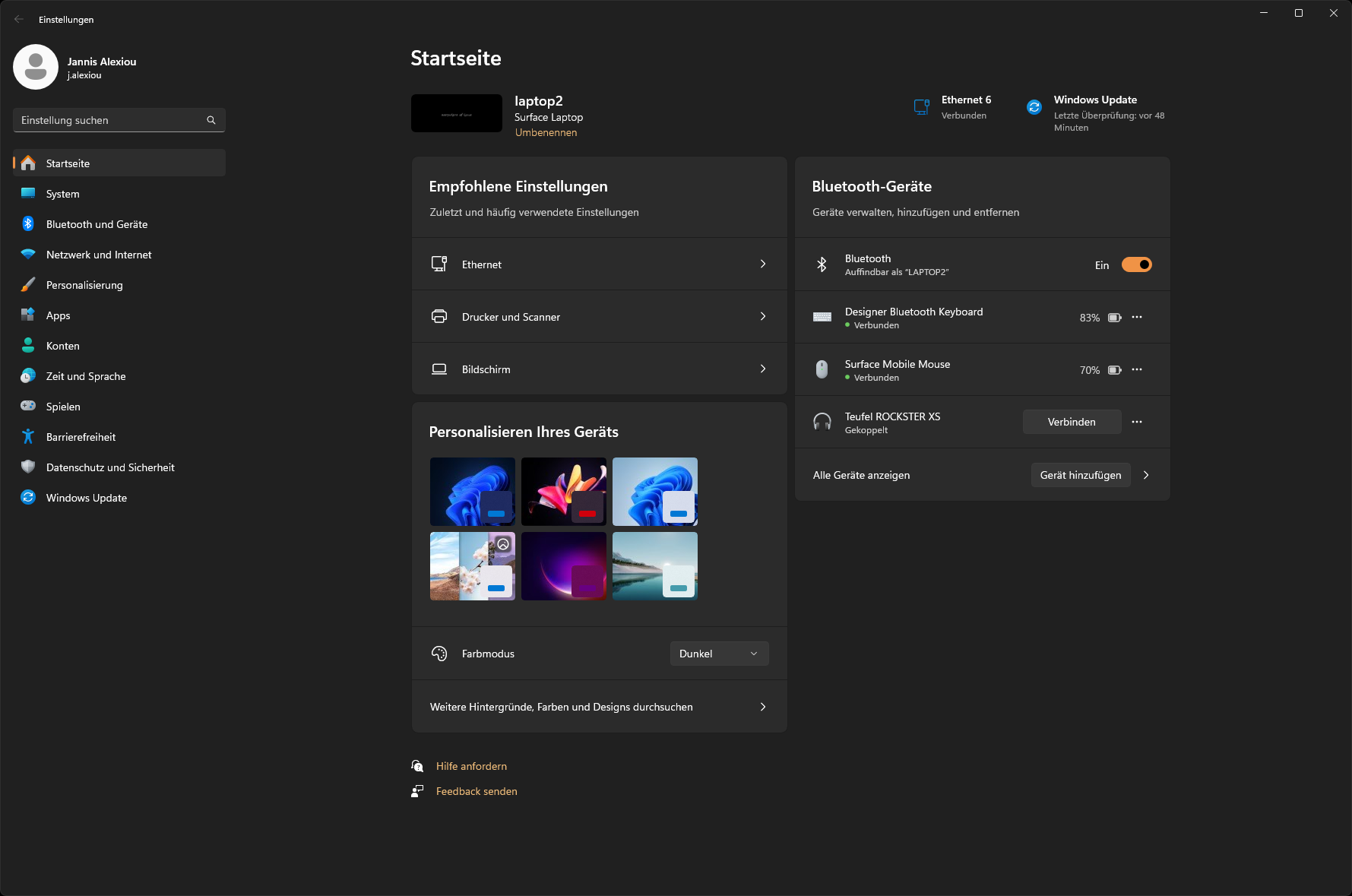

• Klicken Sie „Start Button“ → „Einstellungen“

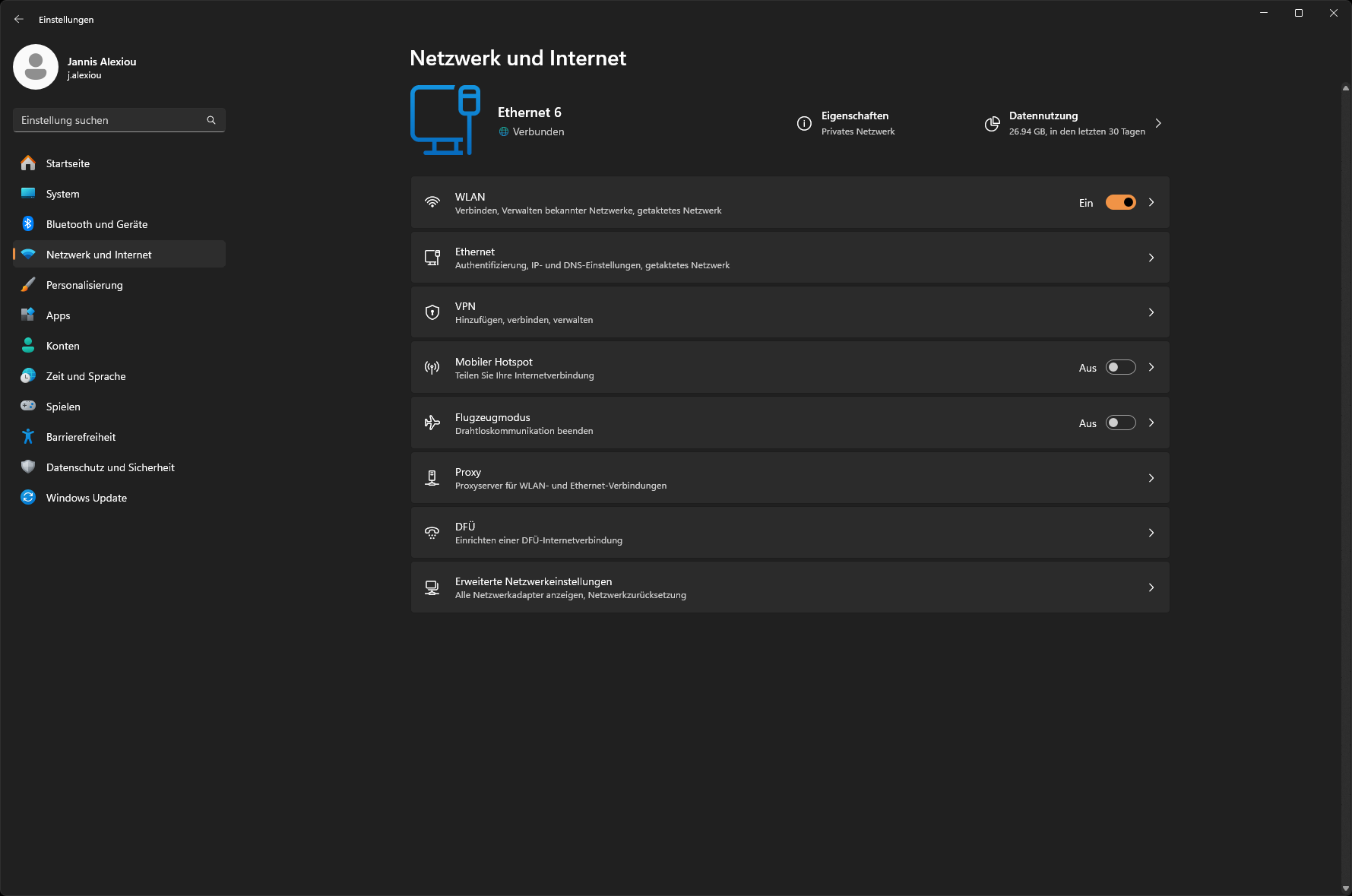

• Wechseln Sie auf den Abschnitt → „Netzwerk und Internet“

• Wählen Sie aus der Liste die genutzte Netzwerkschnittstelle. Hier im Beispiel “Ethernet“.

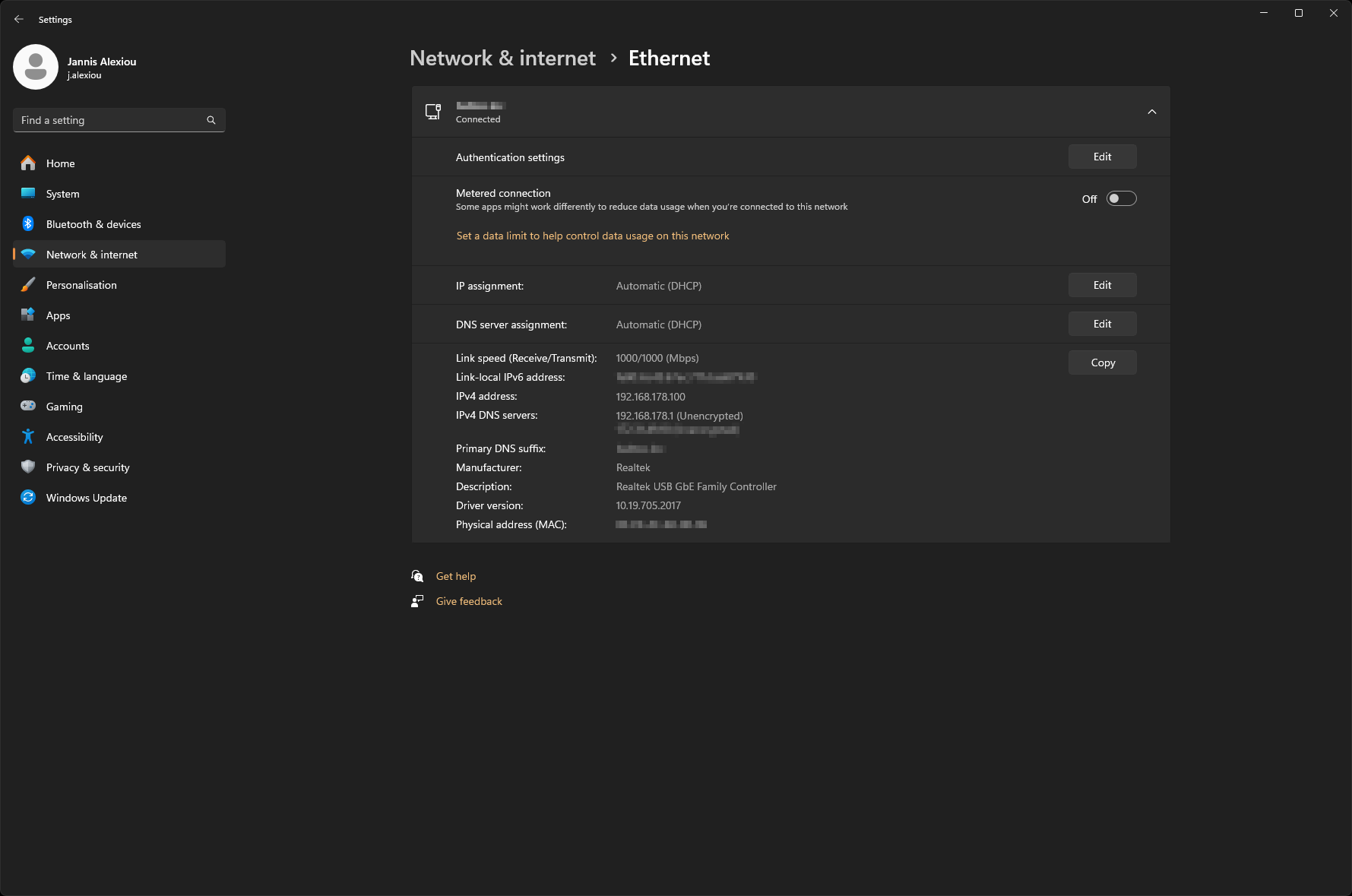

• Als nächstes klicken Sie auf „Bearbeiten“ für die IP-Zuweisung der Ethernet-Schnittstelle:

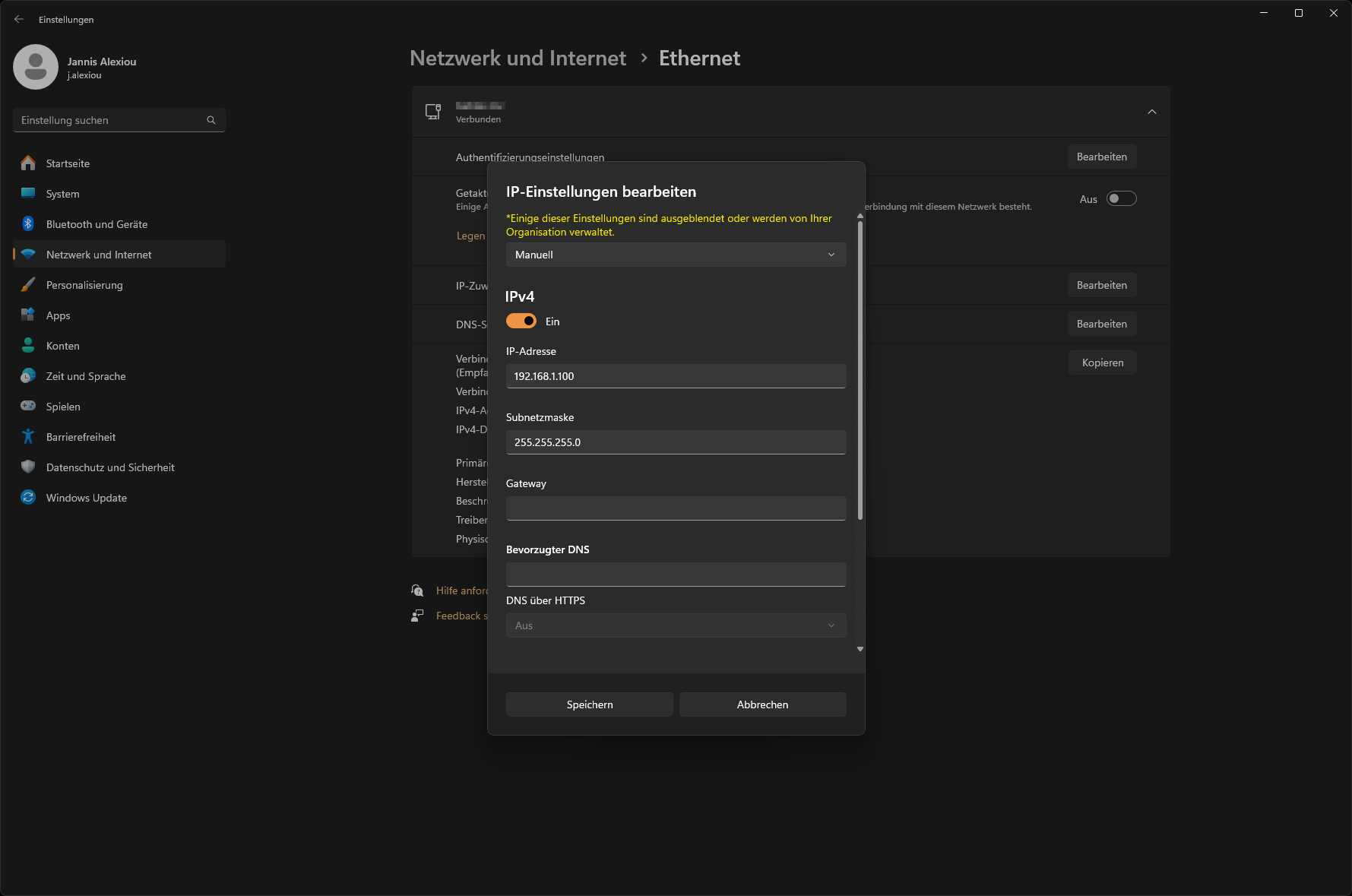

• Wählen Sie in der Drop Down Liste den Eintrag “Manuell“ und schalten die Bearbeitung für IPv4 ein.

• Ändern Sie jetzt die IP-Adressen Einstellungen (IP-Adresse und Subnetzmaske reichen) um in den IP Adressbereich des CUBEVISIONMODULE X zu wechseln.

• Beispiel für eine gültige Konfiguration bei Werkseinstellungen des CUBEVISIONMODULE X:

  • Freie IP-Adresse: 192.168.1.100

  • Subnetzmaske: 255.255.255.0

• Bestätigen Sie jetzt Ihre Eingabe mit „OK“.

Damit haben Sie die Netzwerkeinstellungen Ihres PCs denen des CUBEVISIONMODULE X angepasst. Das Web-Interface des CUBEVISIONMODULE X ist jetzt mit Hilfe des Browsers erreichbar. Befolgen Sie die folgende Anleitung, um die IP-Adressen-Einstellung des Gerätes anzupassen.

Nachdem die Netzwerkeinstellung für das CUBEVISIONMODULE X angepasst wurde kann die Netzwerkeinstellung des PC wieder in den vorherigen Zustand zurückversetzt werden um mit der Einrichtung des CUBEVISIONMODULE X fortzufahren.

Netzwerkeinstellungen des CUBEVISION MODULE X anpassen

Wenn die Netzwerkvoraussetzungen geschaffen wurden, können Sie nun auf die Konfiguration des CUBEVISIONMODULE X zugreifen, um dort die Netzwerkeinstellungen an die lokalen Anforderungen anzupassen. Gehen Sie dazu bitte wie unten beschrieben vor:

• Geben Sie die IP-Adresse des CUBEVISIONMODULE X in die Adresszeile Ihres Browsers ein (bei Werkseinstellungen 192.168.1.243)

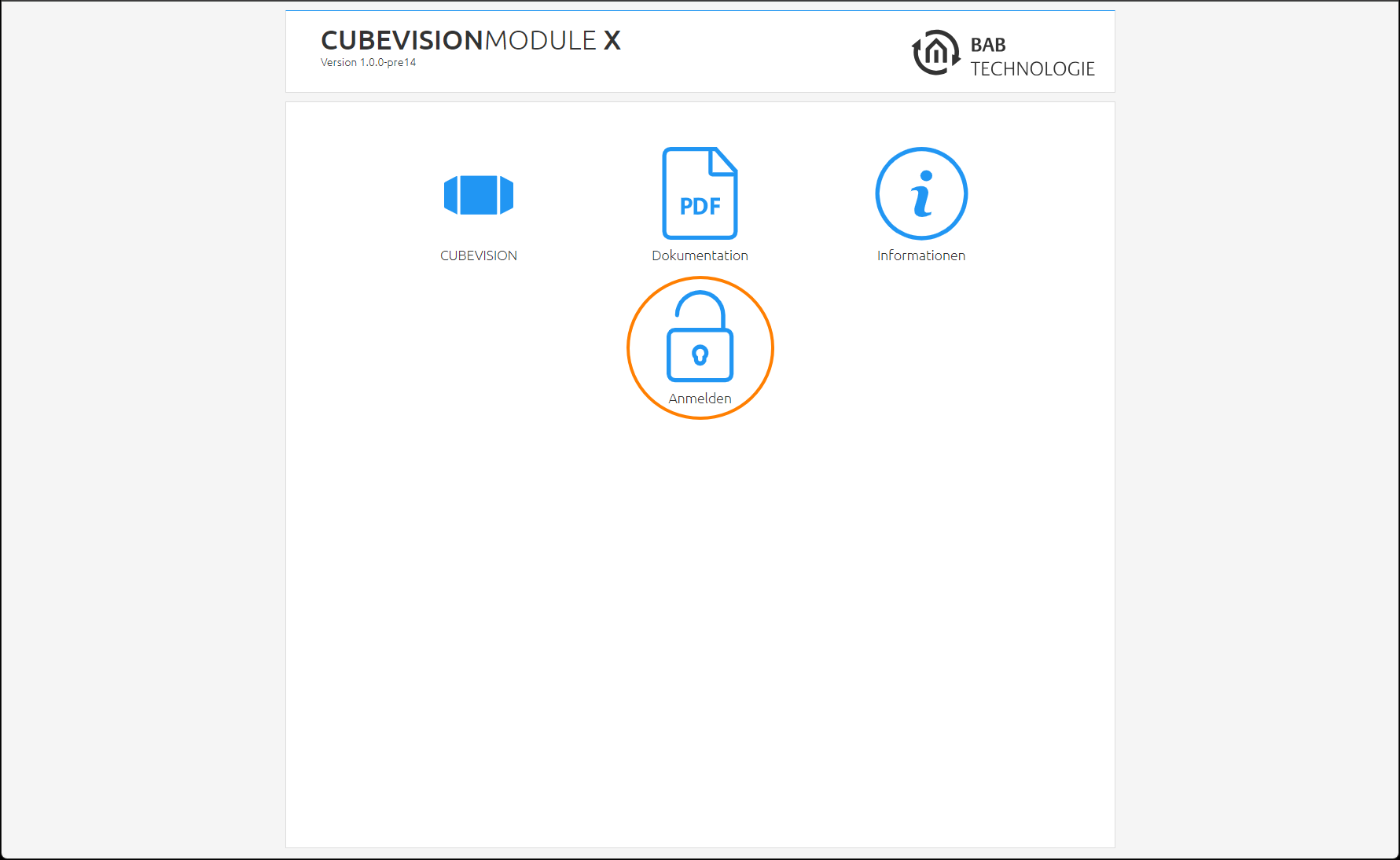

Die Startseite des CUBEVISIONMODULE X öffnet sich. Klicken Sie auf „Anmelden“.

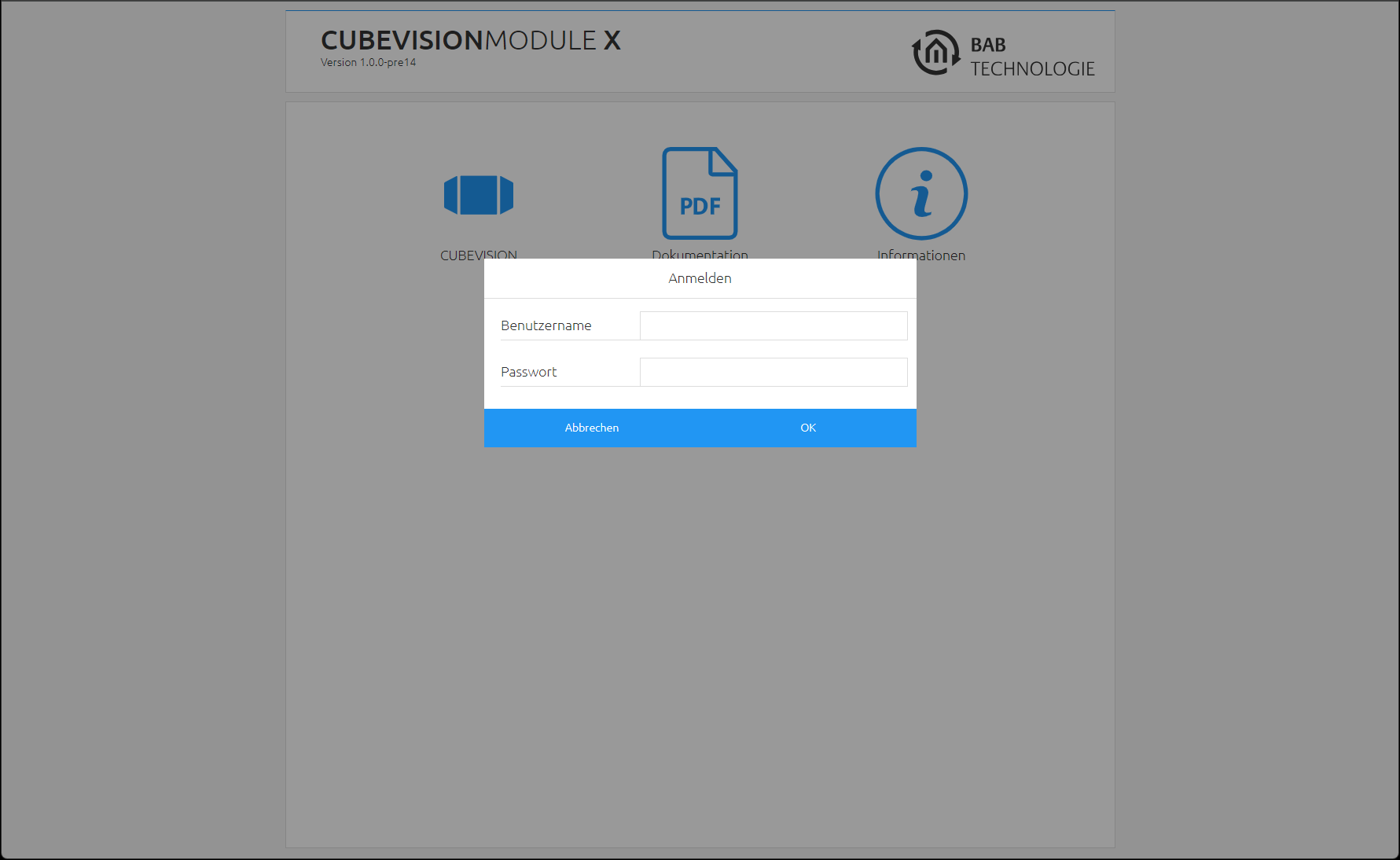

• Es erscheint ein Anmeldedialog. Bei Werkseinstellungen sind die Anmeldedaten wie folgt:

Benutzername: admin
Passwort: admin

• Die Ansicht auf der Startseite ändert sich. Sie können nun die folgenden Ebenen erreichen:

  • CUBEVISION

  • App Manager

  • BAB APP MARKET

  • CUBEVISION EDITOR

  • PROJECT MANAGER

  • Fernzugriff

  • Konfiguration

  • Dokumentation

  • Information

  • Abmelden

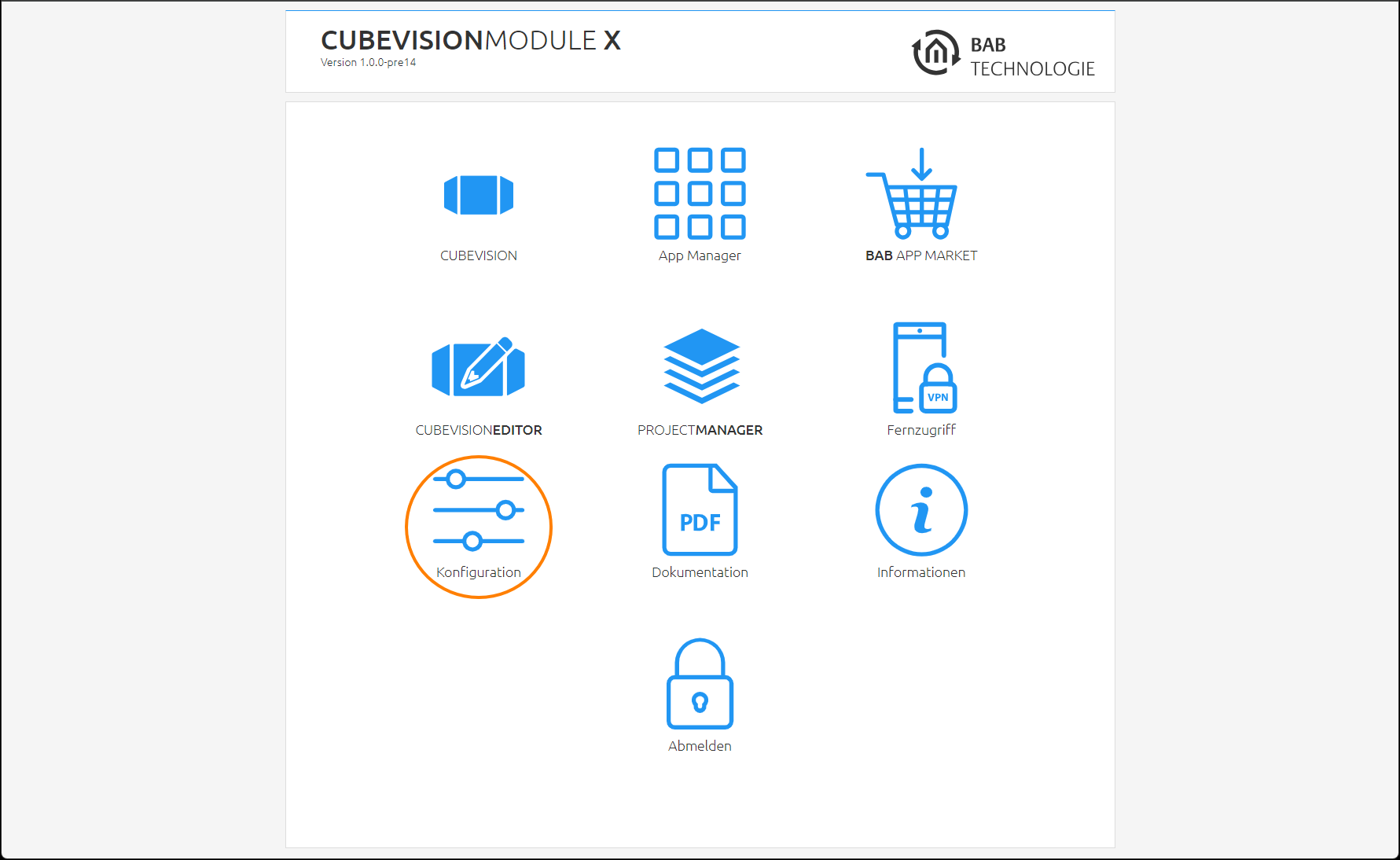

• Um die IP-Adresse des CUBEVISIONMODULE X zu ändern, klicken Sie bitte auf „Konfiguration“

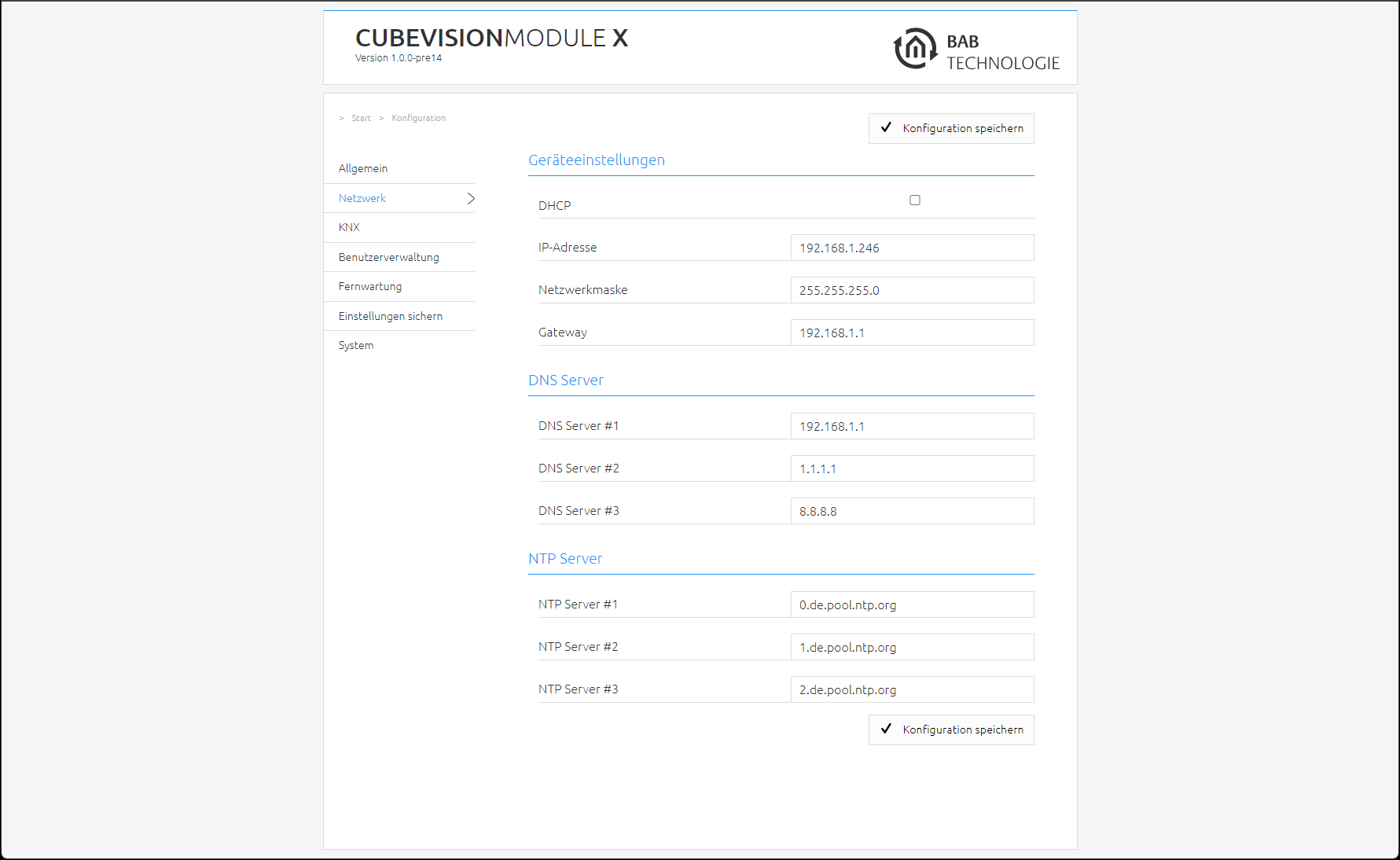

Es öffnet sich das Konfigurationsmenü. Im Menüpunkt „Netzwerk“ können die folgenden Einstellungen vorgenommen werden:

Ändern Sie die IP-Adresseneinstellungen wie gewünscht ab. Um die Einstellungen zu speichern, klicken Sie auf „Konfiguration speichern“. Der Server im Gerät wird neu gestartet, der Browser verbindet sich automatisch mit der neuen IP-Adresse, wenn möglich.

Besonderheit bei Aktivierung von DHCP
Sollten Sie in den oben genannten Schritten DHCP für das CX aktiviert haben, nutzen Sie bitte den BAB STARTER wie im Kapitel „BAB STARTER“ beschrieben, um die aktuelle IP-Adressenkonfiguration des Gerätes herauszufinden.

Port Einstellungen

Sollte in speziellen Fällen ein Portweiterleitung notwendig sein, gilt nachfolgendes zu beachten.

Wird die Verbindung zwischen CUBEVISIONMODULE X und Client durch eine Firewall überwacht bzw. soll Netzwerkübergreifende Zugriff ermöglicht werden, müssen folgende Porteinstellungen berücksichtigt werden:

Visualisierung: TCP Port 80 (http)
Konfiguration: TCP Port 80 (http) und TCP Port 36 (SSH)

CUBEVISION MODULE X Webinterface aufrufen

Das CUBEVISIONMODULE X wird über ein Webinterface konfiguriert, das in jedem gängigen Webbrowser aufgerufen werden kann. Die Anwendungen „CUBEVISION Editor“ und „Projekt Manager“ stehen direkt im Browser zur Verfügung – ohne zusätzliche Softwareinstallation.

Um das Webinterface aufzurufen, gehen Sie wie folgt vor:

• Öffnen Sie einen Browser und geben die IP-Adresse des CUBEVISIONMODULE X in die Adresszeile ein (Die Angabe der Werkseinstellungen finden Sie hier „Inbetriebnahme“)

• Sie erreichen die CUBEVISION Startseite. Von hier aus erreichen Sie die CUBEVISION Visualisierung „CUBEVISION“, Dokumentation und Systeminformationen „Informationen“.

• Melden Sie sich mit den Benutzerdaten am Webinterface an: „Anmelden“. (Die Angabe der Werkseinstellungen finden Sie hier „Inbetriebnahme“)

Sie erhalten dann zusätzlich Zugriff auf die „Konfiguration“. Siehe Kapitel „KONFIGURATION“

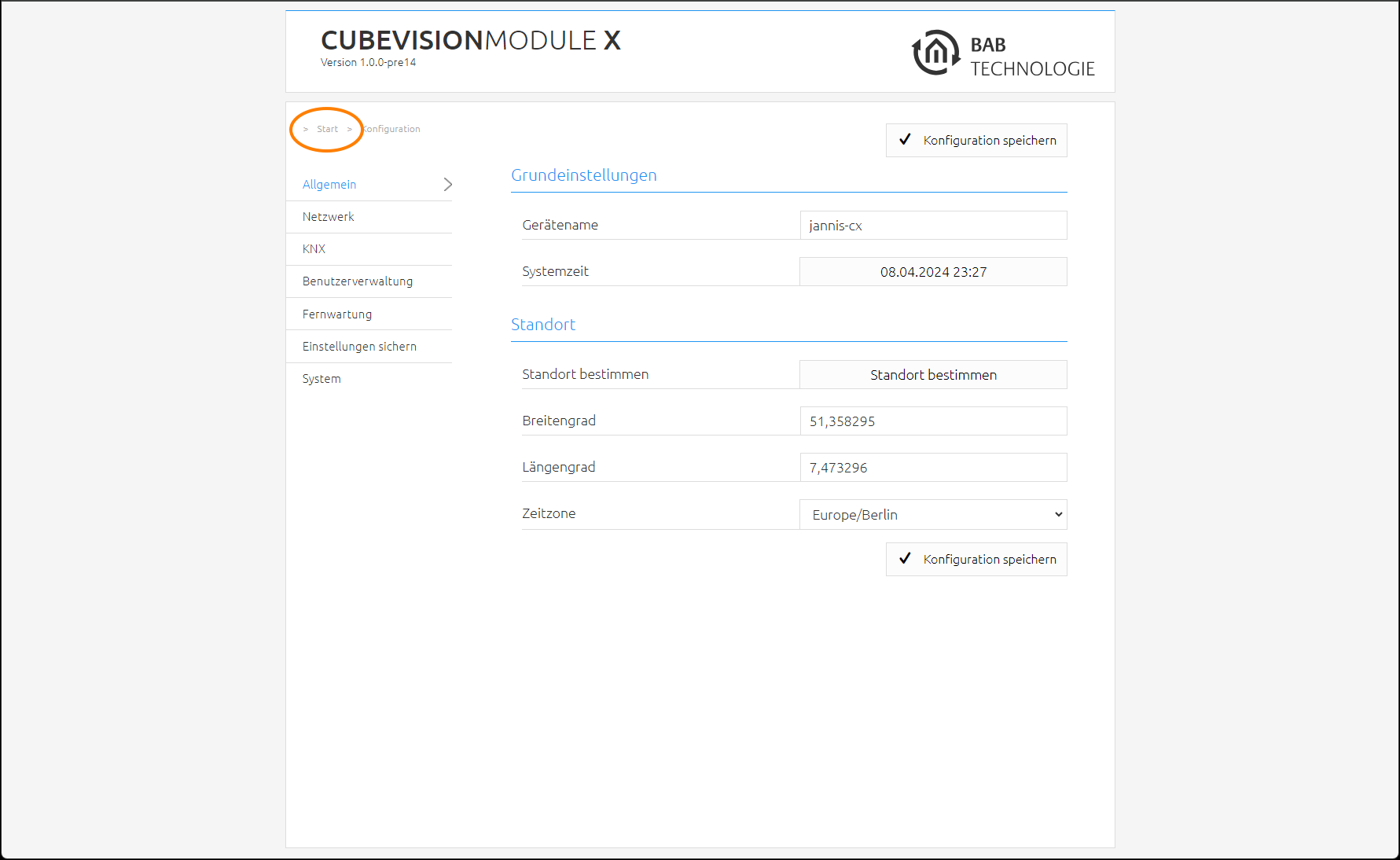

• Um zurück zum Hauptmenü zukehren, genügt ein Klick auf „Start“.

Inbetriebnahme CUBEVISIONMODULE X KNX

Es gibt keine ETS-Applikation für das CUBEVISIONMODULE X KNX (Artikel Nr. 10562). Alle KNX-relevanten Einstellungen werden über das Webinterface des CUBEVISIONMODULE X getätigt.

• Rufen Sie die Webseite des CUBEVISIONMODULE X auf und melden sich an (Siehe „CUBEVISION MODULE X Webinterface aufrufen“)

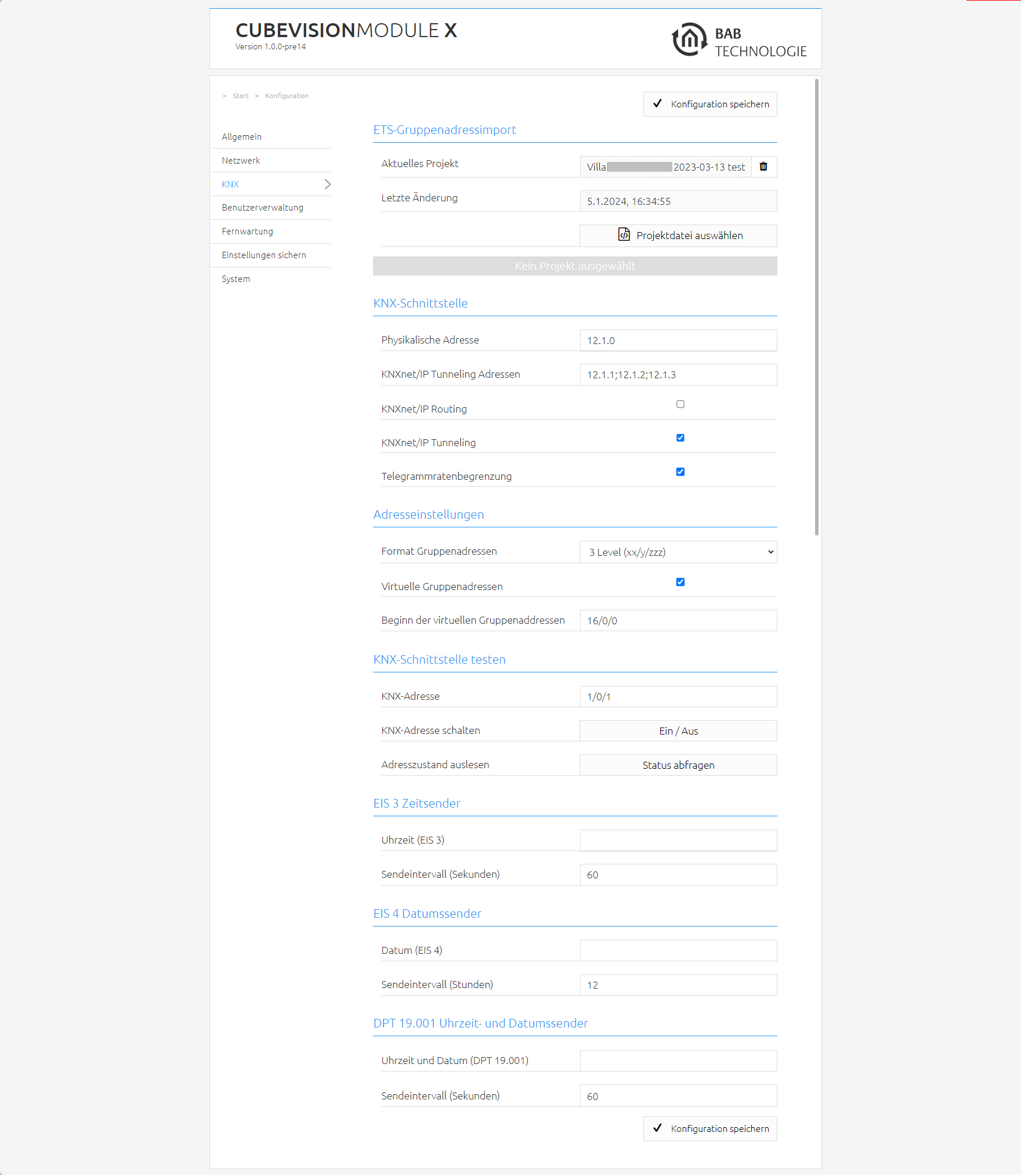

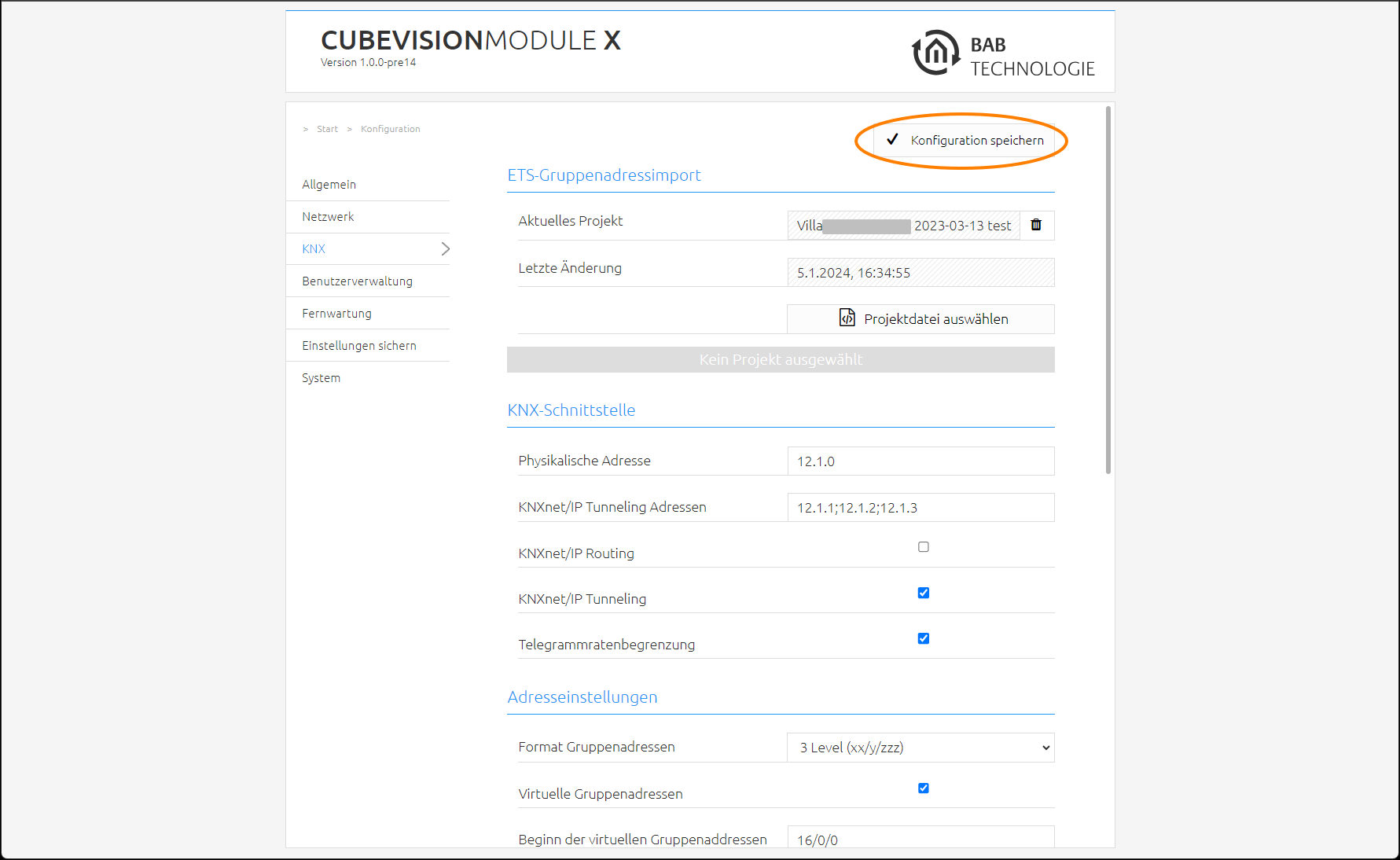

• Wechseln Sie in das Menü „Konfiguration“ > „KNX“.

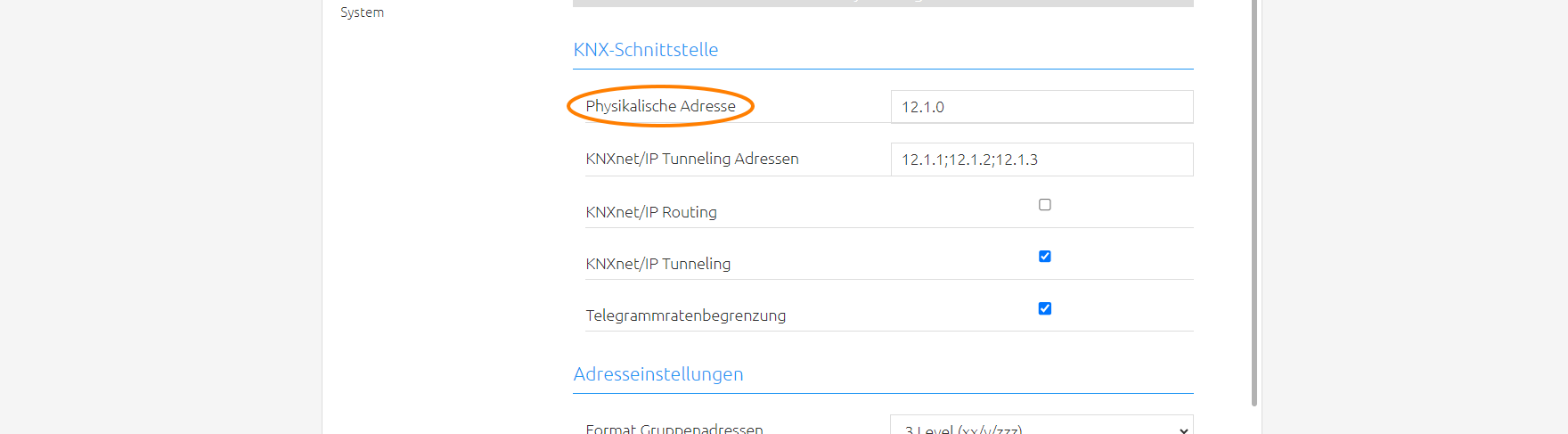

• Ändern Sie die „Physikalische Adresse“. Beachten Sie dabei die Normen zur Vergabe von physikalischen Adressen (oberes Eingabefeld) in einem KNX-System!

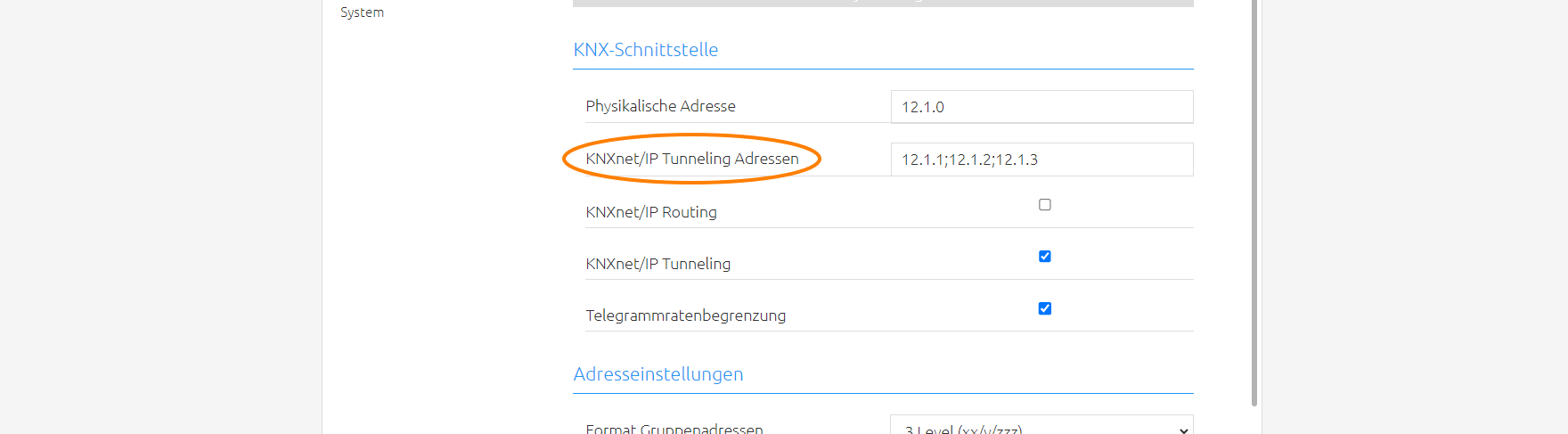

• Vergeben Sie mindestens 2 (in der betreffenden Linie nicht verwendeten) Adressen für KNXnet/IP Tunneling (unteres Eingabefeld).

• Speichern Sie die Konfiguration

Weitere Hinweise zur KNX-Konfiguration und zu Einrichtung von KNXnet/IP finden Sie im Kapitel „KNX“

///
