1 EINFÜHRUNG

Vielen Dank für das uns entgegengebrachte Vertrauen und den Kauf CUBEVISIONMODULE X. Mit CUBEVISION erhalten Sie eine einzigartige, intuitive Visualisierung, die ihresgleichen sucht. Zudem enthält das CUBEVISIONMODULE X mit dem App Manager einen einzigartigen Integrationsbaustein, welchen Sie mit Hilfe der Apps aus dem BAB APPMARKET individuell ausstatten können. Durch diese Dokumentation verbessert sich Ihre Erfahrung mit dem Produkt und Sie kommen schneller zum Ziel.

BAB TECHNOLOGIE GmbH

Funktionsumfang

Das CUBEVISIONMODULE X ist ein Visualisierungsgateway zwischen KNX und Ethernet. Es beinhaltet die bekannte CUBEVISION Visualisierung. CUBEVISION ist eine browserbasierte, auf HTML 5 Technologie basierende, lizenzkostenfreie, intuitiv zu bedienender und einfach einzurichtender Visualisierung.

Das integrierte APPMODULE schafft eine Verbindung zwischen der Gebäudeautomation und Drittanwendungen, welche sonst keine Anbindung zur Gebäudesteuerung haben. Die Verbindung wird durch entsprechende Applikationen (Smart Home App) geschaffen, welche im App Manager installiert werden. Die Applikationen können beliebig zusammengestellt und einzeln im BAB APPMARKET (https://www.bab-appmarket.de/de/) erworben werden.

Funktionsübersicht:

• integrierte mehrplatzfähige Browser-Visualisierung auf Basis von HTML 5, lizenzkostenfrei

• Integrierter, browserbasierter Editor zur Erstellung von Visualisierungen, lizenzkostenfrei

• Automatische Erstellung der Visualisierung durch KNX Projekt import

• 15 unterschiedliche Visualisierungselemente für verschiedenen Funktionen
  davon 6 Visualisierungselemente mit erweiterten Funktionsansicht

• Verwendung eigener Icons und Symbole (SVG-Format)

• Hinterlegen eigener Hintergrundbilder (jpg, png, gif)

• Favoritenfunktion welche die Elemente optional nach Bedienhäufigkeit anordnet

• Quicknavigation zur schnellen Navigation durch die Räume

• „Quick Floor Navigation“ zur schnellen, performanten Navigation durch die Etagen

• Spezielle Oberfläche zur Bedienung von RGB und RGBW-Leuchten mit Szenen und Favoriten Farben

• Spezielle Oberfläche zur Multimediasteuerung von Squeezebox, AUDIOMODULE und Wiedergabesteuerung per UPnP

• Spezielle Oberfläche zur Anzeige von Diagrammen, mit Vergleichs- und Freeze-Funktion, Balkenanzeige und Datentypen von 1bit - 4byte

• Spezielle Oberfläche zur Anzeige und Abruf von Wetterdaten aus dem Internet mit automatischer Konfiguration allein durch Angabe von Stadt oder PLZ

• Spezielle Oberfläche zur Anzeige von Wetterdaten aus KNX mit Temperatur, Windgeschwindigkeit, -richtung, Helligkeit, Luftdruck, Feuchtigkeit, Niederschlag und beliebigem Wert

• Spezielle Oberfläche zur Anzeige von IP-Kamerabildern in MJPEG und JPEG inkl. PTZ-Steuerung und Position anfahren

• Schalter / Dimmer Element mit Relativen/Absoluten dimmen, Werteanzeige und versch. Icons

• Taster Element mit Toggeln, Taster, Fester Wert, Werteanzeige und versch. Icons

• Temperatur / RTR Element mit Heizen/Kühlen, Nebenstelle, Betriebsmodus-Umschaltung

• Jalousie Element mit Rollladen, Jalousie, Raffstore und "Touch & Slide" Bedienung

• Fensterkontakt 1 Bit, 1 Byte und Glasbruch

• Werteanzeiger, -Eingabe mit Begrenzung, Faktor und Offset

• Gruppen- / Szenenschalter mit über 50 unterschiedlichen Icons und Datentyp 1 Bit und 1 Byte; Verwendung von eigenen Icons (SVG) möglich

• Mehrere Visualisierungsprojekte möglich

• Benutzeradministration mit Zugriffbeschränkungen bis hin zu einzelnen Seiten möglich

• Optionale und beliebige Kategorisierung aller Elemente für eine separate Zentrale Übersicht

• Adresszustandstabelle für vollständigen KNX Adressbereich

• Frei einstellbarerer virtueller Adressbereich zur Ableitung der Objektzustände (keine Businitialisierung nötig)

• Ringspeicher für 20.000 Telegramme als CSV-Datei exportierbar

• Smart Functions Creator

• Benutzerdefinierte Szenen

• integrierte HOOC VPN Lösung

• Datensicherung und Wiederherstellung

• Updatemechanismus für kostenlose Softwareupdates integriert

• KNXnet/IP Server mit KNXnet/IP Routing und Tunneling integriert

• Zeitzonen Einstellung

• Synchronisation mit NTP-Zeitserver

• Benutzerverwaltung für den Zugriff auf die Konfiguration

• Adressübernahme per KNX Projekt import

• keine Datenpunktbegrenzung

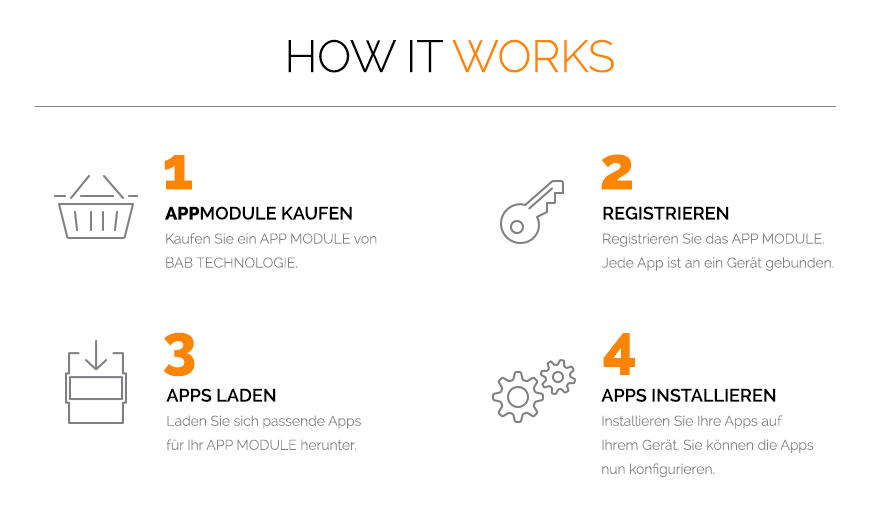

Integriertes APPMODULE Funktionsprinzip

Bei Auslieferung enthält das CUBEVISIONMODULE X im App Manger nur die Basissoftware. Die Anwendungen für den App Manager können im BAB APPMARKET erworben und heruntergeladen werden. Dafür sind ein APPMARKET Benutzer-Account und ein im APPMARKET registriertes CUBEVISIONMODULE X nötig.

Neben dem Download der erworbenen Anwendungen gibt es die Möglichkeit der Integration in den Terminal Konfigurator incl. des Smart Home App Kaufs.

Den APPMARKET erreichen Sie unter https://www.bab-appmarket.de/de/

Technische Daten

Artikel Nr. 10562 (KNX)

• Betriebsspannung: 12–32V DC

• Typische Leistungsaufnahme 300 mA bei 12 V DC

• Leistungsaufnahme: <= 4 W

• Anschluss: Spannungsversorgung über Schraubklemme

• Klimabeständig: EN 50090-2-2

• Umgebungstemperatur: –5 bis + 35 °C

• Rel. Feuchte (nicht kondensierend): 5 % bis 80 %

Mechanische Daten:

• Montage: REG-Gehäuse 4 TE

• Maße (B x H x T) in mm: 72 x 90 x 63

• Gehäuse: Kunststoff

• Schutzart: IP20 (nach EN 60529)

Schnittstellen:

• Gigabit Ethernet über RJ45-Buchse

• KNX®: Twisted Pair über Anschlussklemme (= 1,5 mm²)

Besonderheiten:

• Exklusives Visualisierungsdesign

• Quick Setup

• Automatische Skalierung auf allen Endgeräten

Software-Voraussetzungen:

• Betriebssystem: unabhängig

• Kommunikation: Netzwerkschnittstelle

• Moderne Standardbrowser

• Java Virtual Machine oder BAB STARTER (nur für Konfiguration)

Lieferumfang

Das CUBEVISIONMODULE X wird mit folgendem Inhalt ausgeliefert:

• 1x CD mit der Dokumentation und Hilfsprogrammen

• 1x CUBEVISIONMODULE X

Eine Spannungsversorgung für das Gerät gehört NICHT mit zum Lieferumfang!

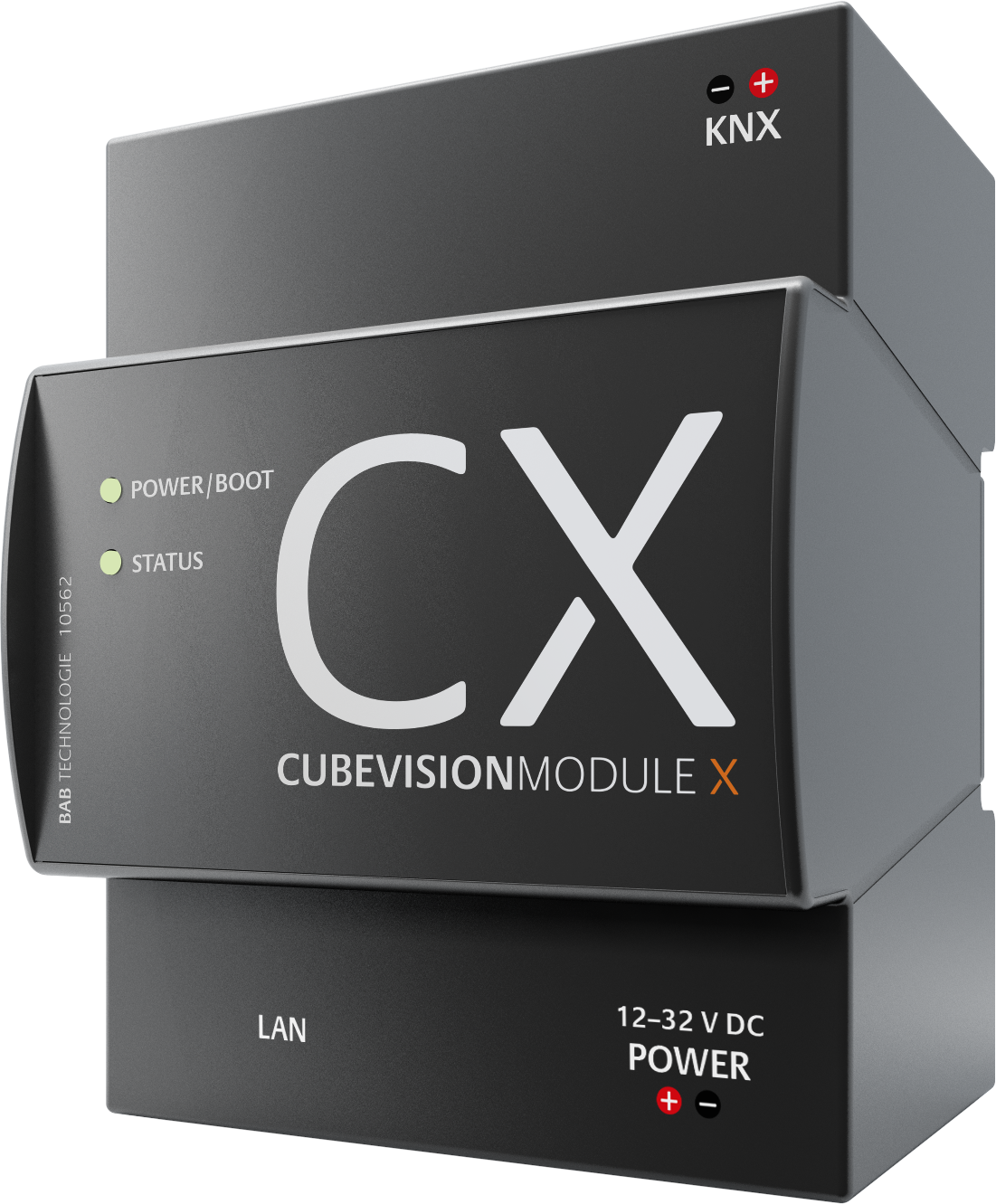

Neben dem Anschluss für die Spannungsversorgung (12-32V DC) hat das CUBEVISIONMODULE X folgende Schnittstellen:

• 1x RJ 45: Ethernet 100Mbit/s Full Duplex

• KNX®/TP-Anschluss (KNX/TP Ausführung, Artikel: 10562)

Seriennummer / Registrierungsschlüssel

Zur Registrierung des CUBEVISIONMODULE X sind Seriennummer (SN) und Registrierungsschlüssel (Registration Key) notwendig. Beides finden Sie als Aufkleber auf der Verpackung, in der Kurzanleitung und auf dem Sticker auf der Rückseite Ihres Gerätes.

Updates

Wir behalten uns vor, für das CUBEVISIONMODULE X kostenlose Firmware-Updates zur Verfügung zu stellen. Über mögliche Firmware Updates informieren wir Sie über unseren Newsletter. Die Update-Dateien werden im Downloadbereich auf unserer Homepage zur Verfügung gestellt.

Hinweise Bedienungsanleitung

Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor. Daher können die Angaben in dieser Dokumentation ggf. vom aktuellen Zustand abweichen. Informationen über die aktuelle CUBEVISIONMODULE X Firmware und auch über diese Beschreibung („CUBEVISIONMODULE X Dokumentation“) finden Sie unter www.bab-tec.de.

Funktionale Sicherheit

Bestehen besondere Anforderungen, Risiken für Personen oder Sachen zu vermindern (funktionale Sicherheit), müssen Zusatzmaßnahmen getroffen werden, die in der Planung und bei der Ausführung mit zu berücksichtigen sind. Bei der Nutzung der APPs im CUBEVISIONMODULE X bestehen Wechselwirkungen mit vielen Geräten/Verbindungen (z.B. Internet) in der Anlage die Risiken bewirken können. Gerade der Ausfall einzelner Geräte oder Funktionen oder Verbindungen kann zur Nichtfunktion der Anlage führen. Die Minderung der Risiken kann in unterschiedlicher Weise geschehen und hängt von der Anlage und den Kundenwünschen ab.

Diese Maßnahmen müssen aber die notwendige Unabhängigkeit vom Betrieb der Anlage (CUBEVISIONMODULE X mit APP) haben und immer verfügbar sein.

///
