4.1.15 Wetterstation

Das Bedienelement Wetterstation dient der Darstellung von KNX- Messwerten einer vorhandenen Wetterstation in der CUBEVISION. Diese Stationen können eine KNX-Wetterstation, einzelne Sensoren, integrierte KNX-Werte z.B. aus Smart Home Apps Ihres CUBEVISIONMODULE X oder eingelesene Werte über eine Logikgruppe des LOGIKMODULE bzw. LOGIKEDITOR.

Das Bedienelement zeigt standardmäßig in der ersten Zeile (über die ganze Breite des Bedienelementes) die Außentemperatur. Die nachfolgenden Zeilen sind in zwei Spalten aufgeteilt. Jedes dieser Felder zeigt neben den gemessenen Wert einen Bezeichner, die Einheit des Messwertes und ein passendes Symbol (siehe Abbildung rechts).

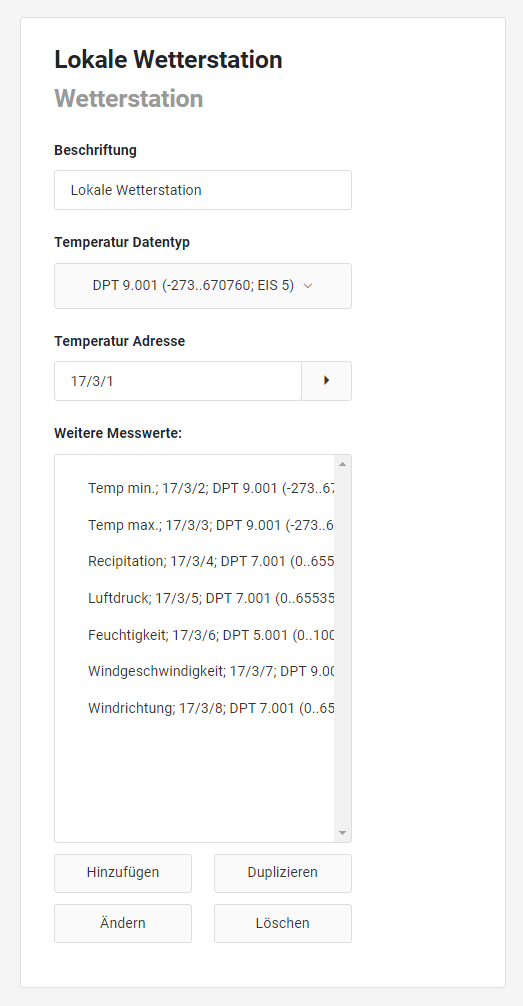

Folgende Konfigurationsfelder besitzt dieses Bedienelement (siehe Abbildung links):

Beschriftung: Die Beschriftung wird in der Titelzeile des Elements angezeigt.

Temperatur Datentyp: Der Datentyp der Temperatur ist üblicherweise DPT 9.001 (EIS 5) oder DPT 14 (EIS 9).

Temperatur Adresse: Die Temperatur wird in der ersten Zeile der Wetteranzeige dargestellt.

Weitere Messwerte: In dieser Liste können beliebig viele Messwerte hinzugefügt werden.
Die Verwaltung der Messwerte erfolgt über Hinzufügen, Ändern, Duplizieren oder Löschen.

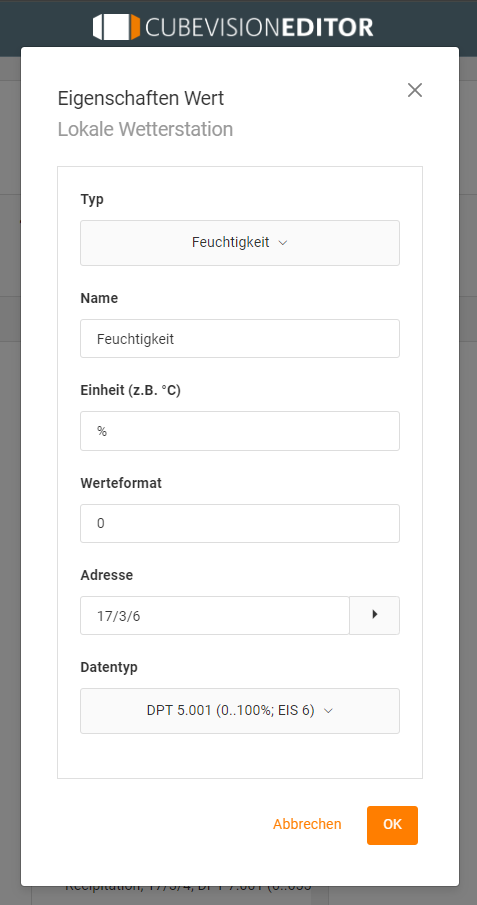

Es öffnet sich ein neues Fenster, um die Eigenschaften der Werte zu konfigurieren.

Type: Der darzustellende Wert wird hier ausgewählt. Darüber hinaus wird auch ein passendes Icon angezeigt. Für das Wetter Bedienelement sind die sechs gängigsten Messwerte mit einem Symbol hinterlegt. Das sind die Typen: Windgeschwindigkeit, Windrichtung, Helligkeit, Luftdruck, Feuchtigkeit, Niederschlag und der universelle Wert.
Wird einer der Typen ausgewählt werden die beiden nachfolgenden Felder „Name“ und „Einheit“ automatisch ausgefüllt. Können aber nachträglich geändert werden.

Name: Bezeichner für diesen Messwert, welcher in der CUBEVISION Visualisierung über dem Messwert platziert.

Einheit: Die Einheit des Wertes (z.B. °C oder hPa). Die Einheit, die hier eingetragen wird, wird in CUBEVISION unter dem Messwert angezeigt.

Werteformat: In diesem Feld wird die Formatierung des Messwertes vorgenommen. Die Vor- und Nachkommastellen des Werteobjektes können wie folgt festgelegt werden. Eine „0“ bedeutet eine fixe Stelle und wird immer angezeigt. Eine „#“ ist eine optionale Stelle (wie sie üblicherweise für Nachkommastellen verwendet wird) und wird nur bei Bedarf angezeigt. Der „.“ Punkt steht für die Dezimaltrennstelle.
