4.1.10 Taster
CUBEVISION - Taster / Schalten
Dieses Bedienelement ist ein reines Schaltelement, das im Unterschied zum Schalter- und Dimm Bedienelement keine Dimmfunktion besitzt. Dafür ist die Funktion des Tasters wählbar. Zur Auswahl stehen Schalter, Taster und Wertesender Funktion. Die Telegrammwerte und Datentypen sind für die Zustände EIN, AUS und Tasten frei wählbar.
Die Option RĂĽckmeldung und Werteobjekt sind, wie im Schalt- und Dimm Bedienelement, genauso vorhanden. Auch diesem Bedienelement stehen (hier sind es 34) verschiedene Symbole zur Auswahl.

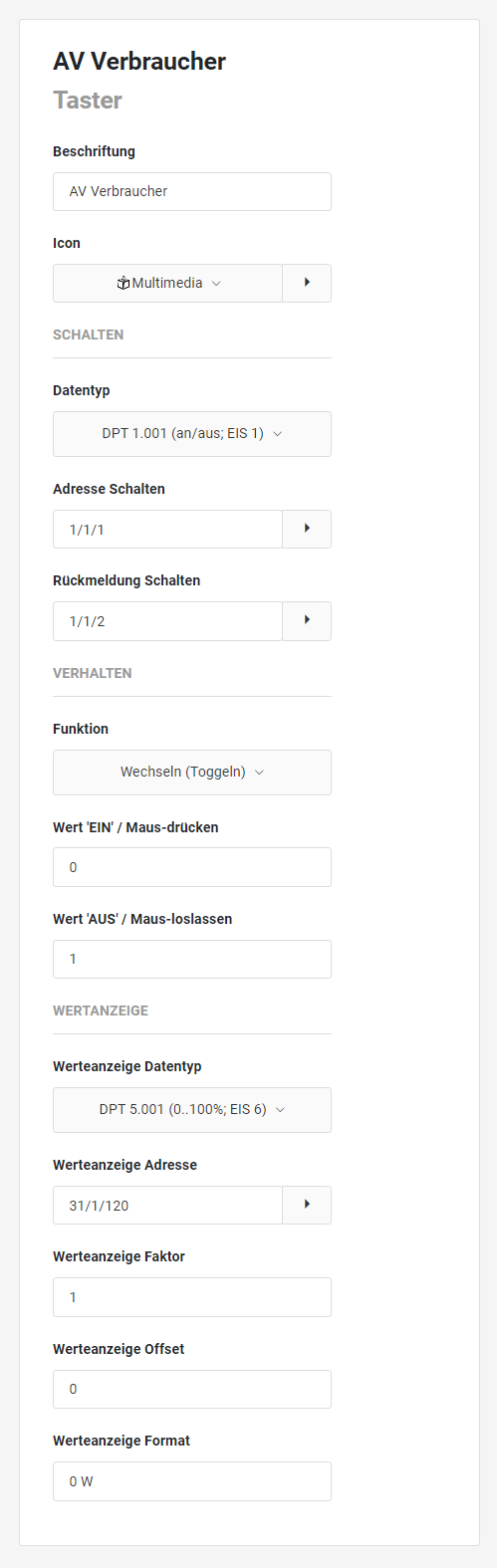

Bedienelement – Taster
Folgende Konfigurationsfelder besitzt dieses Bedienelement (siehe Abbildung links):
Beschriftung: Die Beschriftung wird in der Titelzeile des Elements angezeigt.
Icons: Wählen über das Pull-Down Menü ein Icon zur Anzeige für das Bedienelement aus. Es steht eine Vielzahl von Standard-icons zur Verfügung. Über das Erweiterungssymbol erhalten Sie Informationen zum gewählten Icon oder nutzen Sie eigene importierte Icons.
SCHALTEN
Datentyp: Der Datentyp fĂĽr die Funktion des Tasters. Neben einfachen EIN/Aus lassen sich auch Werte von 0 bis 255 hinterlegen, um zum Beispiel Lichtszenen zu starten.
DPT 1.001 (an/aus; EIS 1),
DPT 5.010 (0..255; EIS 14u).
Adresse schalten: Ăśber diese Adresse werden die Schalltelegramme versendet.
Rückmeldung Schalten: Über die Rückmeldeadresse kann dieses Element Statusänderungen empfangen. Diese Adresse ist optional.
VERHALTEN
Funktion: Dieser Parameter bestimmt das Verhalten des Tasters:
Wechseln: Der Taster wechselt mit jedem Klick zwischen den zwei definierten Werten.
Taster: Der Taster sendet bei einem „Maus-drücken“ Event den ersten Wert und beim „Maus-loslassen“ den zweiten Wert.
Fester Wert: Dieser Taster sendet nur den festeingestellten Wert.
Folgende Funktionen können gewählt werden:
Taster
Wechseln (Toggeln)
Fester Wert „EIN“
Fester Wert „AUS“
Wert „EIN“/ Maus-drücken: Der Wert, der abhängig von der gewählten Funktion gesendet wird. Je nach Datentyp entweder 1/0 (On/Off) oder 0-255.
Wert „AUS“ / Maus-loslassen: Der Wert, der abhängig von der gewählten Funktion gesendet wird. Je nach Datentyp entweder 1/0 (On/Off) oder 0-255.
WERTEANZEIGE
Wertanzeige Datentyp: Dieser Parameter bestimmt den Datentyp des Werteeingangs.
Folgende Datentypen können gewählt werden:
DBT 5.001 (0...100%; EIS 6)
DBT 9 (670760...670760; EIS 5)
DBT 12.001 (4-Byte vorzeichenbehaftet; EIS 11s)
DBT 13.001 (4-Byte vorzeichenlos; EIS 11u)
DBT 14 (4-Byte Gleitkommawert, EIS 9)
Werteanzeige Adresse: Zusätzlich zur normalen Funktion bietet das Element die Möglichkeit, beliebige Werte anzuzeigen. Anwendungsfälle sind zum Beispiel aktuelle Energieverbrauch, Betriebsstunden usw. Diese Adresse dient als Werteeingang.
Werteanzeige Faktor: Bevor der Wert zur Anzeige kommt, wird er mit diesem Faktor multipliziert.
Werteanzeige Offset: Bevor der Wert zur Anzeige kommt, wird er mit diesem Offset verrechnet.
Werteanzeige Format: Über das Format lässt sich die Darstellung des Wertes definieren:
„0“: Fix anzuzeigende Stelle,
„#“: Optional anzuzeigende Stelle (üblicherweise Nachkommastelle).
„.“: Dezimaltrennzeichen / Dezimalkomma.
Eine mögliche Formatangabe wäre zum Beispiel. „0.0 Watt“: eine feste Vorkommastelle, eine feste Nachkommastelle und „Watt“ als Text.
