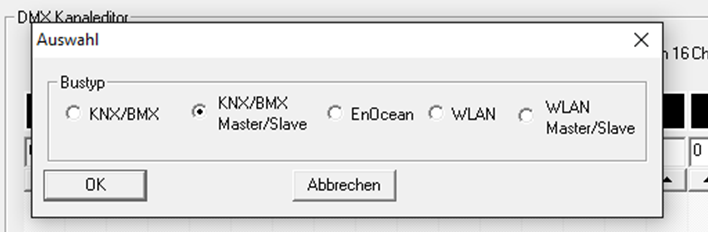

Für das DUODMX GATEWAY KNX SR REG muss bei der Geräteauswahl der Bustyp „KNX“ oder „KNX Master/Slave“ ausgewählt werden. Eine ausführliche Erläuterung zur Auswahl des Bustyps „KNX Master/Slave“ finden Sie im Kapitel „Ergänzung ‚KNX SR‘-Konfiguration“.
Die Kommunikation erfolgt über KNX Twisted Pair (TP). Alle Steuerbefehle werden über KNX-Gruppenadressen übertragen.

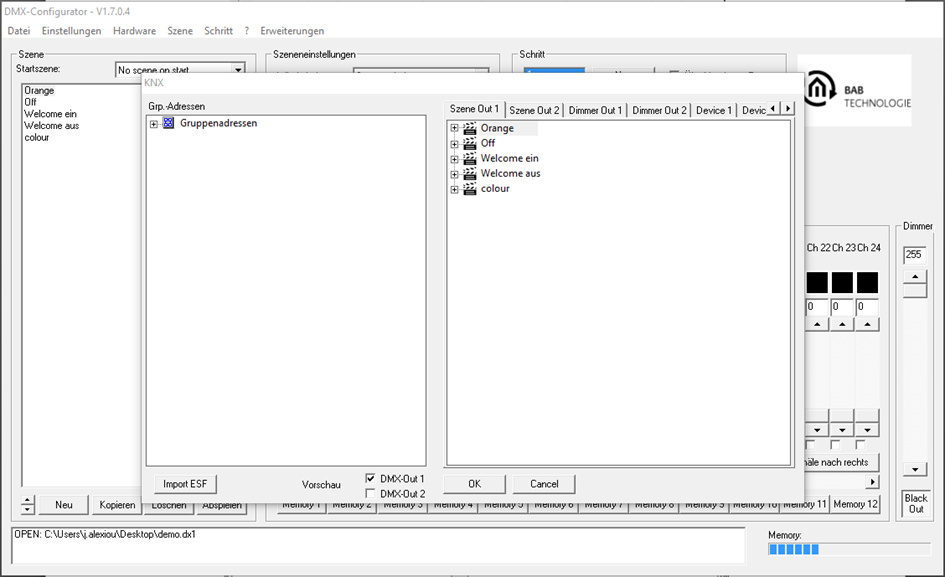

Nach Auswahl des Bustyps öffnet sich das Fenster „Erweiterungen“ mit den KNX-spezifischen Parametern.
Das Fenster ist in zwei Bereiche unterteilt:
-
Linke Fensterhälfte:
-
KNX Gruppenadressverwaltung
-
-
Rechte Fensterhälfte:
-
Verknüpfung der DMX-Kanäle und Szenen und
-
die LAN/KNX-Konfiguration
-
///
