Gruppenadressverknüpfung

Sobald Gruppenadressen verfügbar sind (siehe vorheriges Kapitel), können diese mit den verschiedenen Objekten des DUODMX GATEWAY verknüpft werden.

Folgende Reiter stehen zur Verfügung:

• Scene Out – Verknüpfung der erstellten Szenen

• Dimmer Out – Verknüpfung der einzelnen DMX-Kanäle

• Device – Verknüpfung der definierten DMX-Geräte

Inhalt

Verknüpfung von Szenen („Scene Out“)

In den Reitern „Scene Out 1“ und „Scene Out 2“ werden alle zuvor im DMX-Configurator erstellten Szenen angezeigt.

Für die Szenensteuerung wird folgender Datentyp verwendet:

Eine Szene wird mit dem Telegrammwert „1“ gestartet und mit dem Telegrammwert „0“ je nach Konfiguration gestoppt oder pausiert (siehe Kapitel „LAN/KNX“).

Gruppenadresse mit einer Szene verknüpfen

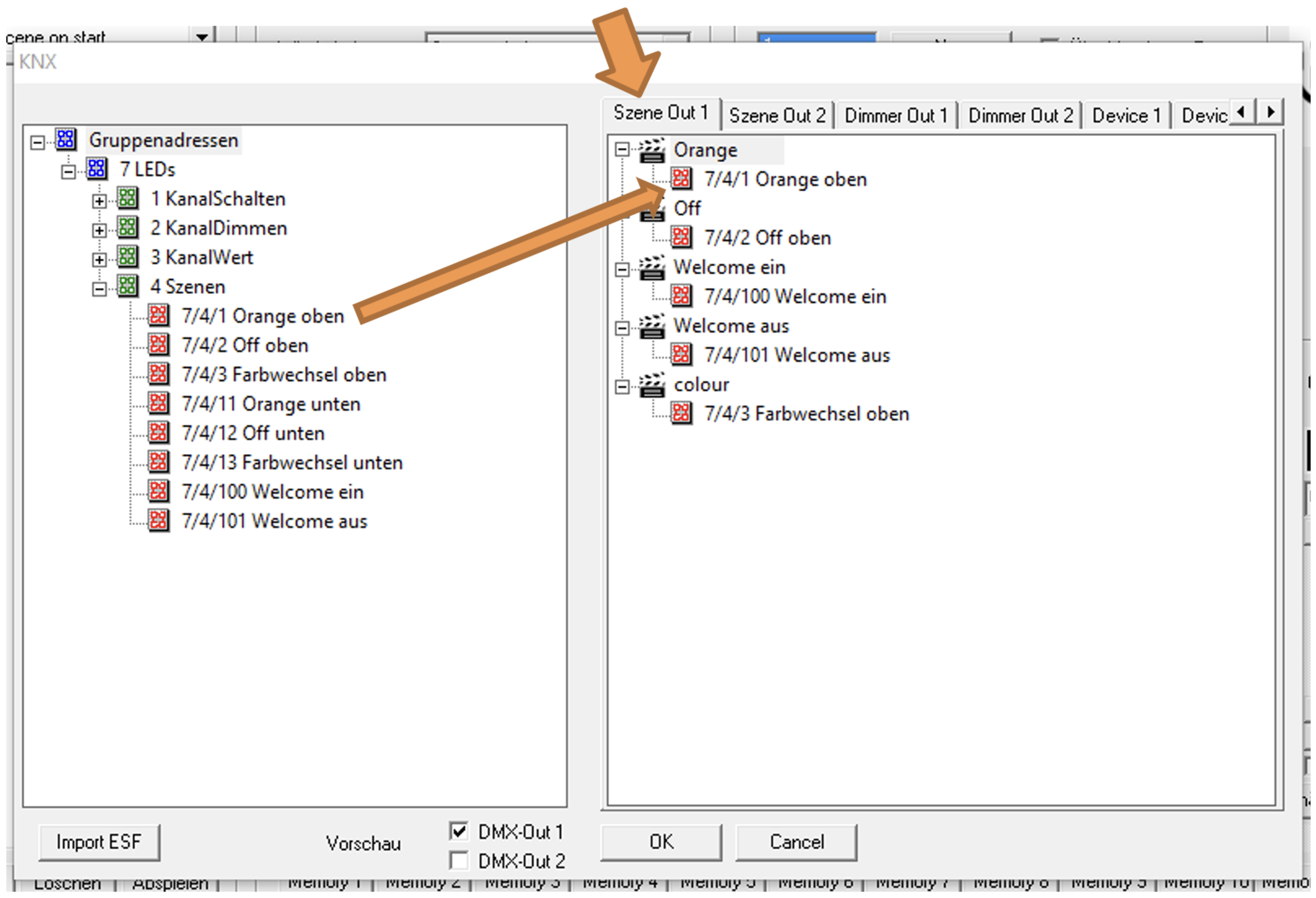

1. Ziehen Sie die gewünschte Gruppenadresse aus dem Gruppenadressbaum auf die entsprechende Szene.

2. Die verknüpfte Gruppenadresse wird anschließend unterhalb der Szene angezeigt.

Jede Szene kann mit beliebig vielen Gruppenadressen verknüpft werden.

Verknüpfung von DMX-Kanälen („Dimmer Out“)

Neben den Szenen können auch die einzelnen DMX-Kanäle direkt angesteuert werden.

Jeder der 512 DMX-Kanäle wird dabei als eigener KNX-Aktorkanal mit folgenden Datentypen abgebildet:

Ein DMX-Kanal kann mit mehreren KNX-Gruppenadressen verknüpft werden.

Dabei gilt:

• Die erste Gruppenadresse ist sendend und empfangend.

• Alle weiteren Gruppenadressen sind nur empfangend.

Gruppenadresse mit einem DMX-Kanal verknüpfen

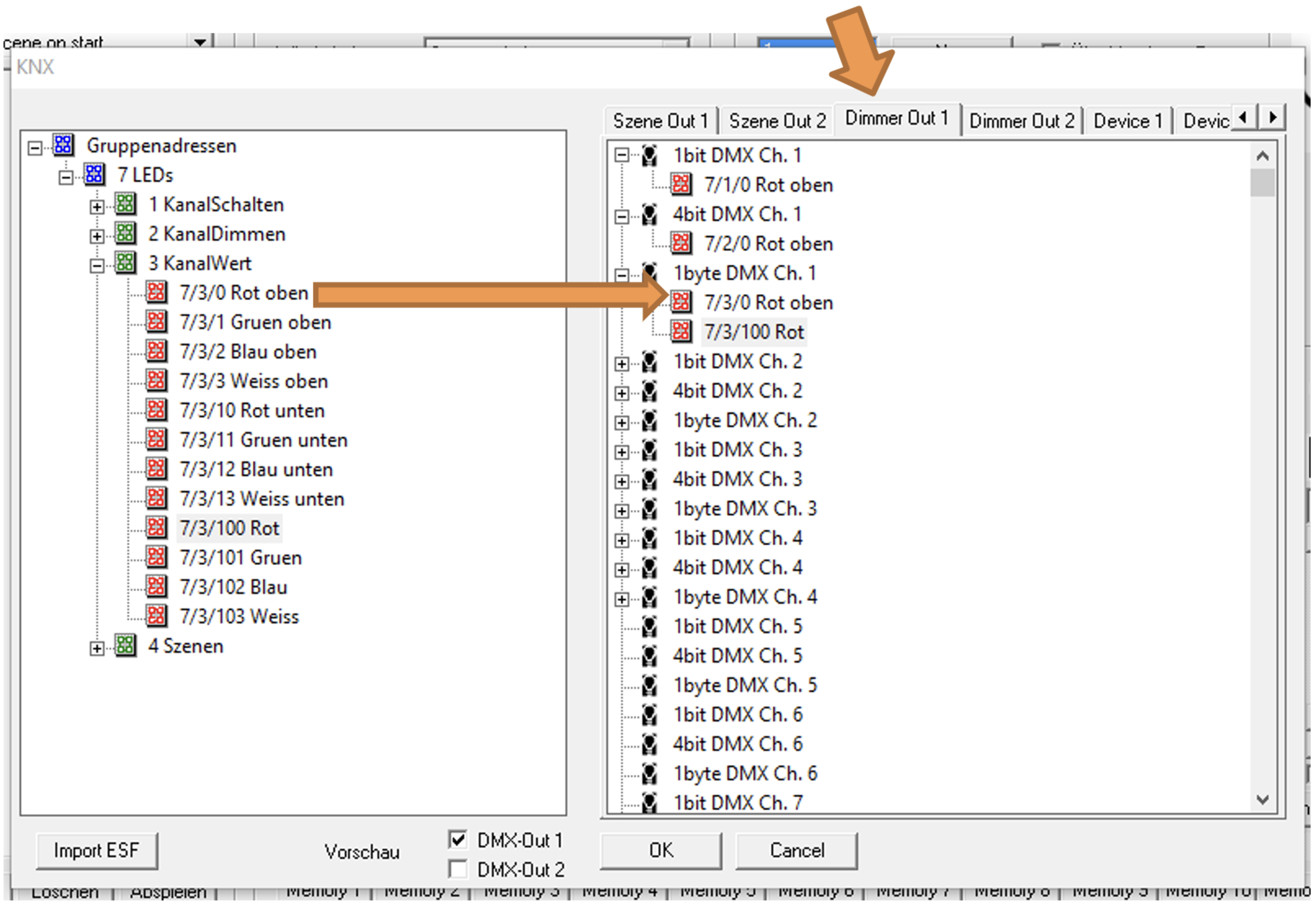

1. Ziehen Sie die gewünschte Gruppenadresse aus dem Gruppenadressbaum auf das entsprechende Kommunikationsobjekt.

2. Die Gruppenadresse wird anschließend unterhalb des Objekts angezeigt.

Verknüpfung mit vordefinierten Geräten („Device“)

Neben Szenen und einzelnen DMX-Kanälen können auch zuvor definierte DMX-Geräte mit Gruppenadressen verknüpft werden.

Ein DMX-Gerät besteht aus:

• 3 DMX-Kanälen (RGB-Gerät) oder

• 4 DMX-Kanälen (RGBW-Gerät).

Für die Geräteansteuerung werden folgende Datentypen verwendet:

Die Definition der Geräte erfolgt, wie im Kapitel „Geräteverwaltung“ beschrieben.

Nach dem Anlegen erscheinen die Geräte automatisch in den Reitern:

• Device 1 (DMX Out 1)

• Device 2 (DMX Out 2)

Gruppenadresse mit einem Gerät verknüpfen

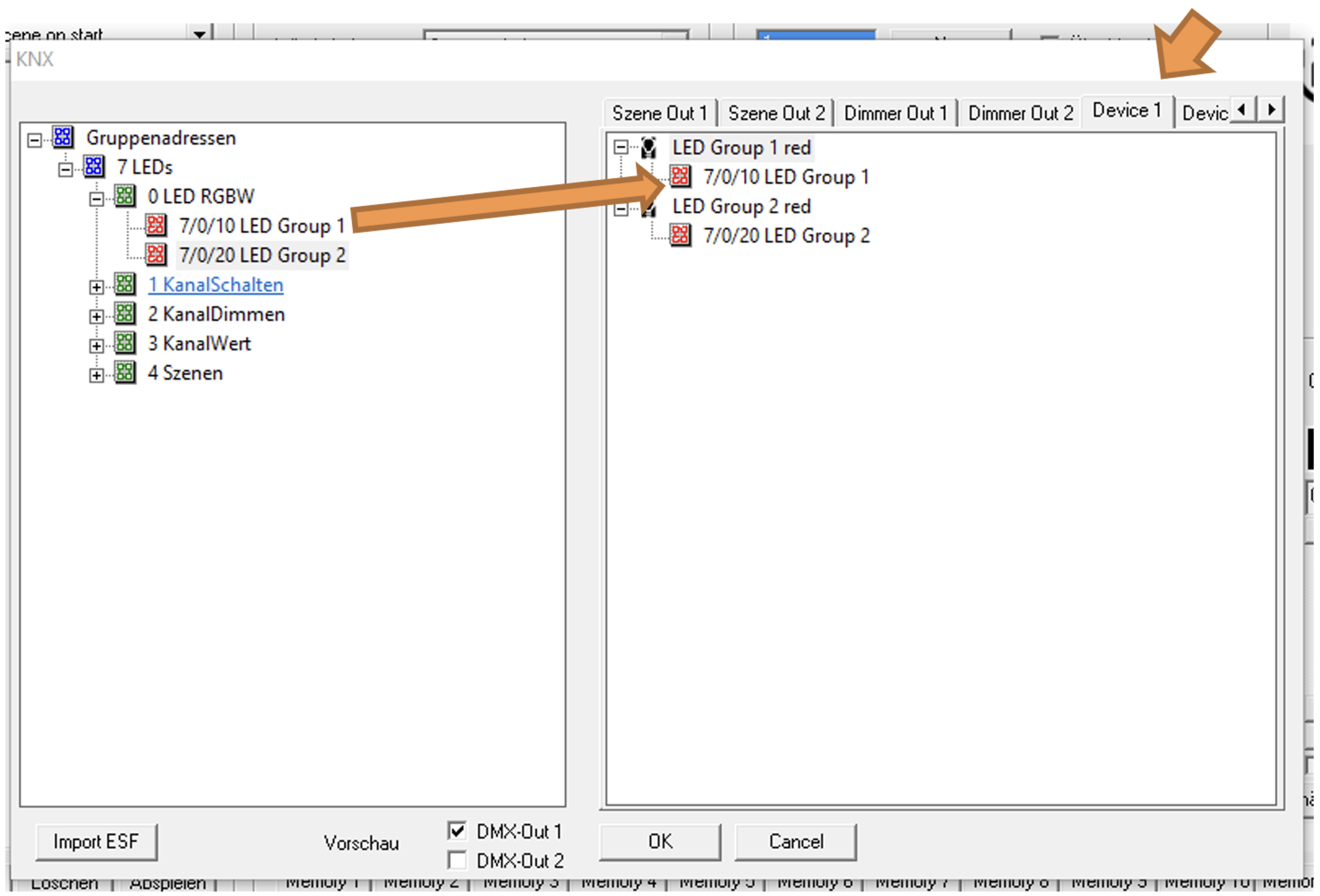

1. Ziehen Sie die gewünschte Gruppenadresse aus dem Gruppenadressbaum auf das entsprechende Gerät.

2. Die Gruppenadresse wird anschließend unterhalb des Geräts angezeigt.

Besonderheiten

Memory-Funktion

Wird ein DMX-Kanal über das 1-Bit-Objekt eingeschaltet, übernimmt das 1-Byte-Kommunikationsobjekt automatisch den zuletzt eingestellten Dimmwert.

Beispiel:

• Dimmwert auf 50 % eingestellt.

• Kanal ausgeschaltet.

• Beim erneuten Einschalten wird automatisch wieder 50 % ausgegeben.

Statusrückmeldung

Das DUODMX GATEWAY verhält sich hinsichtlich der Statusrückmeldung ähnlich wie ein KNX-Dimmer.

• Wird ein DMX-Kanal über ein 1-Bit- oder 4-Bit-Telegramm geschaltet oder gedimmt, sendet das Gateway anschließend ein 1-Byte-KNX-Telegramm mit dem aktuellen Dimmwert.

• Wird ein DMX-Kanal über ein 1-Byte-KNX-Telegramm angesteuert, sendet das Gateway anschließend ein 1-Bit-KNX-Telegramm mit dem aktuellen Schaltzustand (Ein/Aus).

Separate Rückmeldeadressen sind daher nicht erforderlich.

Ab Firmware-Version 2.2.0.4 werden Statuswerte außerdem auch dann übertragen, wenn eine laufende Szene gestoppt wird. Dadurch werden Visualisierungen automatisch mit dem aktuellen Zustand der DMX-Geräte synchronisiert.

Aufteilung der DMX-Kanalwerte

Sinkt der Wert eines DMX-Kanals unter 10 % (DMX-Wert 25), wird auf dem 1-Bit-KNX-Objekt der Wert „0“ gesendet.

Steigt der Wert über 10 %, wird auf dem 1-Bit-KNX-Objekt der Wert „1“ gesendet.

///
