In Verbindung mit dem DUODMX GATEWAY bietet der DMX-Configurator eine DMX-Vorschaufunktion. Änderungen an den DMX-Kanalreglern werden dabei unmittelbar an die angeschlossenen DMX-Geräte übertragen.
Dadurch können Sequenzen und Szenen direkt getestet und bei Bedarf angepasst werden, ohne die Konfiguration zuvor auf das Gerät übertragen zu müssen.
Während die DMX-Vorschau aktiviert ist und der DMX-Configurator geöffnet bleibt, werden kontinuierlich DMX-Werte gesendet.
Eine gleichzeitige Steuerung über das jeweilige Bussystem (KNX/TP oder KNXnet/IP) ist in dieser Zeit nicht möglich, da die Vorschau die eingehenden Steuerbefehle überschreibt.
Verwenden Sie daher entweder die DMX-Vorschau oder das jeweilige Steuerungssystem.
Vorschauarten
Die Vorschau kann auf zwei verschiedene Arten erfolgen.
Broadcast-Vorschau
Bei der Broadcast-Vorschau werden alle DUODMX GATEWAYs im Netzwerk angesprochen – unabhängig von deren Netzwerkeinstellungen oder davon, ob sie sich im gleichen IP-Adressbereich wie der PC befinden.
Die Vorschausignale werden als Broadcast in das Netzwerk gesendet.
Unicast-Vorschau
Bei der Unicast-Vorschau werden die Vorschausignale ausschließlich an ein ausgewähltes DUODMX GATEWAY gesendet.
Hierbei müssen sich der PC und das gewünschte Gateway im gleichen Netzwerkbereich befinden. Die Übertragung erfolgt per Unicast an die konfigurierte IP-Adresse.
Auswahl der DMX-Ausgänge
Unabhängig von der gewählten Vorschauart kann festgelegt werden, für welche der beiden DMX-Ausgänge die Vorschausignale gesendet werden.
Die Optionen DMX-Out 1 und DMX-Out 2 entsprechen den beiden DMX-Schnittstellen des DUODMX GATEWAY.
Zum Aktivieren der Vorschau öffnen Sie im DMX-Configurator das Menü:
Erweiterungen → DUO-DMX-Gateway

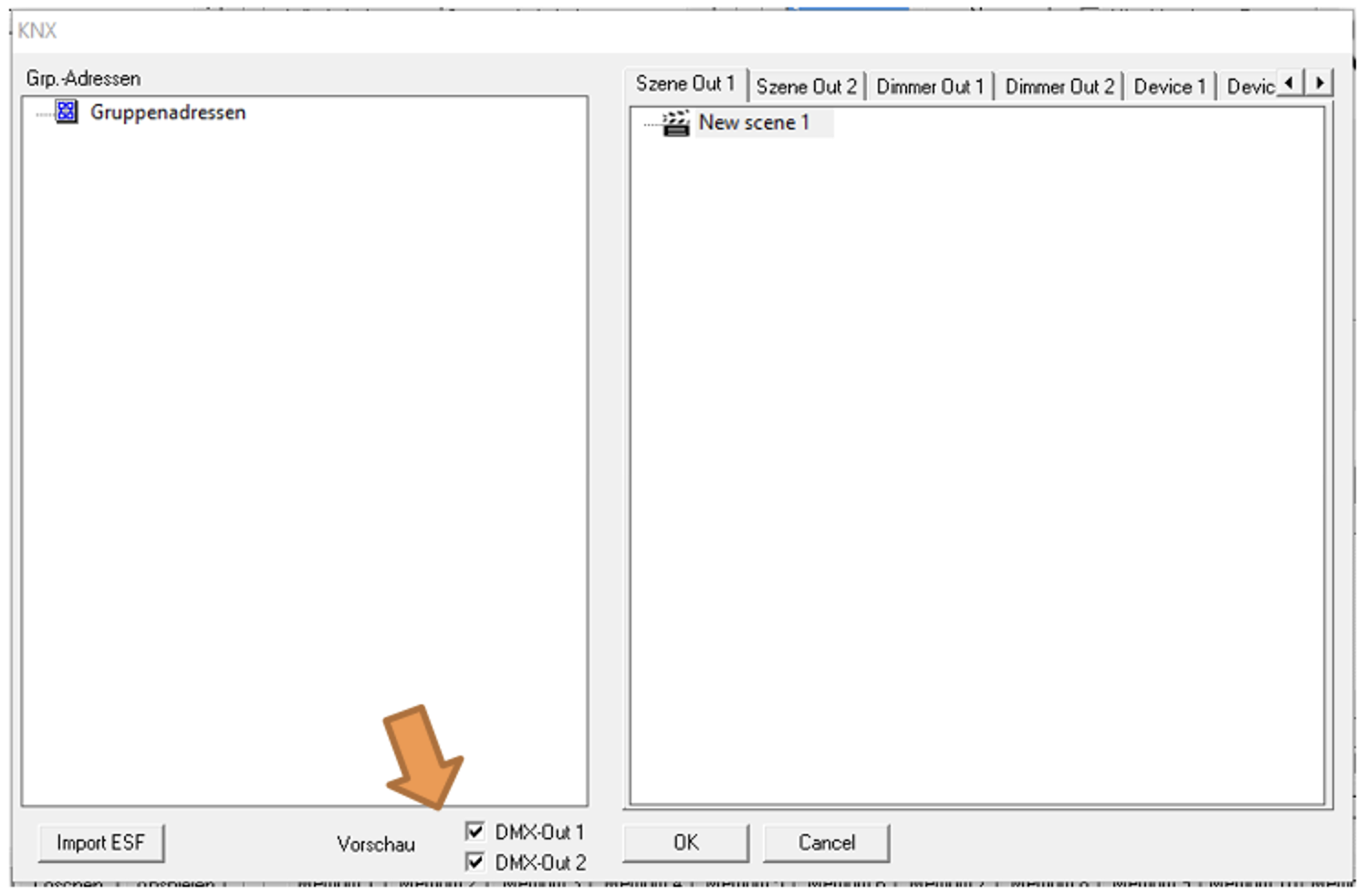

Broadcast-Vorschau aktivieren
-
Aktivieren Sie die Checkbox „DMX-Out 1“, „DMX-Out 2“ oder beide.
-
Bestätigen Sie die Auswahl mit „OK“.
Die Vorschausignale werden anschließend per Broadcast an alle verfügbaren DUODMX GATEWAYs im Netzwerk gesendet.

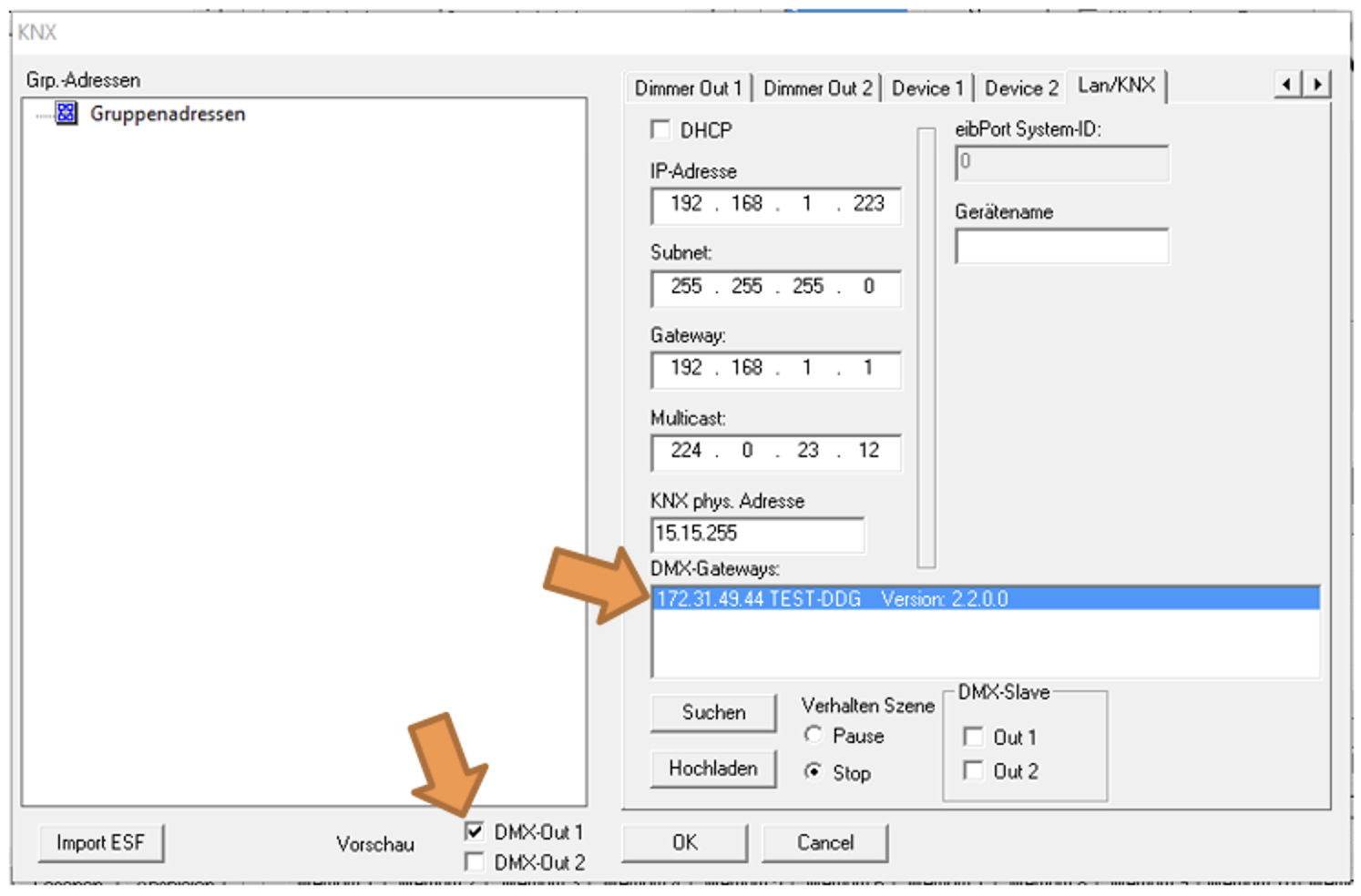

Unicast-Vorschau aktivieren
-
Öffnen Sie das Menü „Erweiterungen“ → „DUO-DMX-Gateway“.
-
Klicken Sie auf „Suchen“.
-
Wählen Sie das gewünschte Gateway aus der Liste „DMX Gateways“ aus.
-
Aktivieren Sie anschließend die gewünschte Vorschau über „DMX-Out 1“ und/oder „DMX-Out 2“.
Die Vorschausignale werden nun ausschließlich an das ausgewählte DUODMX GATEWAY gesendet.
Die Vorschaufunktion ist keine Geräteeinstellung und wird weder auf das DUODMX GATEWAY übertragen noch in den Projektdaten des DMX-Configurators gespeichert.
Sie gilt ausschließlich für die aktuell geöffnete Instanz des DMX-Configurators und muss nach einem Neustart der Software bei Bedarf erneut aktiviert werden.
///
