Die gerätespezifischen Einstellungen des DUODMX GATEWAY werden über die Erweiterung „DUO-DMX Gateway“im Menü „Erweiterungen“ vorgenommen.
Über dieses Menü können unter anderem folgende Funktionen ausgeführt werden:
-
Verknüpfung von Gruppenadressen
-
Konfiguration der Netzwerkeinstellungen und IP-Adresse
-
Übertragung der Konfigurationsdaten auf das DUODMX GATEWAY
-
Suche nach Geräten im Netzwerk
-
Aktivierung der DMX-Vorschaufunktion
-
Umschalten zwischen Master- und Slave-Betrieb ( Gerätevariante abhängig)
Die einzelnen Funktionen des Menüs „Erweiterungen“ werden in den folgenden Abschnitten detailliert beschrieben.
Gerätevariante auswählen
Bevor die gerätespezifischen Einstellungen des DUODMX GATEWAY vorgenommen werden können, muss zunächst die Gerätevariante ausgewählt werden.

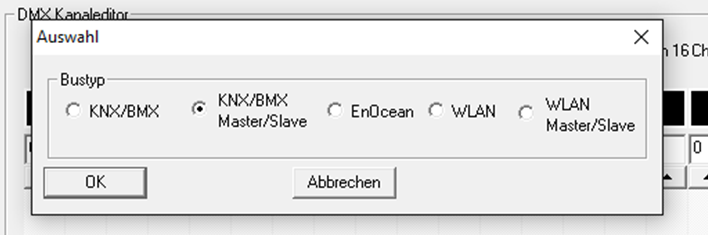

Beim erstmaligen Öffnen des Menüs „Erweiterungen“ erscheint der Dialog zur Auswahl der Gerätevariante.
Wählen Sie den zur Gerätevariante passenden Bustyp aus.
Übersicht der Bustypen
|
Typ |
Unterstützte Gerätevarianten |
|---|---|
|
KNX |
DUODMX GATEWAY KNX SR REG (Art.-Nr. 12521) |
|
KNX SR |
DUODMX GATEWAY KNX SR REG (Art.-Nr. 12521) |
Der Dialog zur Auswahl der Gerätevariante erscheint nur bei neuen Projekten und kann nachträglich nicht geändert werden!
Hilfe bei der Auswahl des Gerätetyps
Für KNX-basierte Projekte stehen die Gerätetypen „KNX“ und „KNX Master/Slave“ zur Verfügung.
Beide Gerätetypen unterscheiden sich lediglich in einem Punkt:
-
KNX
Die DMX-Schnittstellen arbeiten ausschließlich als DMX-Master. Das DUODMX GATEWAY setzt eingehende KNX-Telegramme in DMX-Befehle um. -
KNX Master/Slave
Zusätzlich steht die Möglichkeit zur Verfügung, jede der beiden DMX-Schnittstellen unabhängig voneinander als DMX-Master (sendend) oder DMX-Slave (empfangend) zu konfigurieren. Dadurch können eingehende DMX-Daten erfasst und auf den KNX-Bus übertragen werden.
Wird in einem Projekt ausschließlich die Kommunikationsrichtung KNX → DMX verwendet, sollte der Gerätetyp „KNX“ gewählt werden.
Der Gerätetyp „KNX Master/Slave“ wird nur benötigt, wenn mindestens eine DMX-Schnittstelle als Slave betrieben werden soll, um DMX-Daten zu empfangen und in KNX-Telegramme umzusetzen.
///
