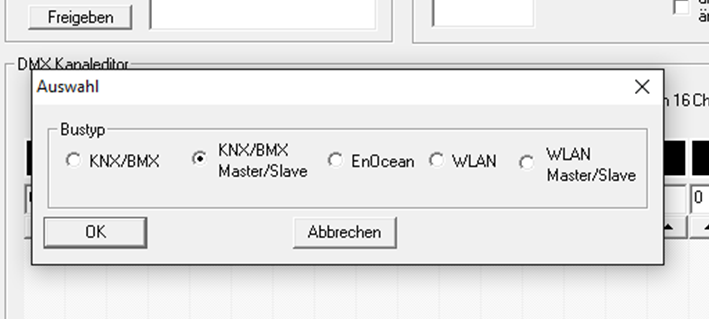

Für Projekte, bei denen eine Kommunikation in beide Richtungen (KNX ↔ DMX) erforderlich ist, ist bei der Geräteauswahl der Bustyp „KNX Master/Slave“ auszuwählen.
Dies gilt für die Gerätevariante:
-
12521 – DUODMX GATEWAY KNX SR REG
Kommunikation (Senden/Empfangen) über KNX Twisted Pair (TP).
Das Konfigurationsfenster dieser Gerätevarianten unterscheidet sich nur geringfügig von dem der „KNX“-Konfiguration.
Besonderheiten der Master-/Slave-Funktion (SR)
Bei den Gerätevarianten mit der Bezeichnung „SR“ kann jede der beiden DMX-Schnittstellen unabhängig voneinander entweder als DMX-Master (sendend) oder als DMX-Slave (empfangend) betrieben werden.
Die Betriebsart wird im Reiter „LAN/KNX“ eingestellt. Dieser Reiter steht nur zur Verfügung, wenn zuvor die entsprechende SR-Gerätevariante ausgewählt wurde (siehe nachfolgende Abbildung).
Für jede DMX-Schnittstelle ist eine eigene Checkbox vorhanden, sodass die Betriebsart für beide Schnittstellen unabhängig voneinander festgelegt werden kann.
Durch Aktivieren der entsprechenden Checkbox wird die gewünschte DMX-Schnittstelle in den Slave-Betrieb versetzt.
An dieser Schnittstelle kann beispielsweise ein DMX-Master (z. B. ein DMX-Lichtsteuerpult) angeschlossen werden.
Im Slave-Betrieb empfängt das DUODMX GATEWAY die DMX-Befehle über die entsprechende DMX-Schnittstelle und leitet diese als KNX-Telegramme weiter.
Beispiel
Die folgende Konfiguration zeigt, wie ein KNX-Aktor über ein DMX-Mischpult gesteuert wird.
-
Das DMX-Mischpult ist an DMX-Schnittstelle 2 angeschlossen.
-

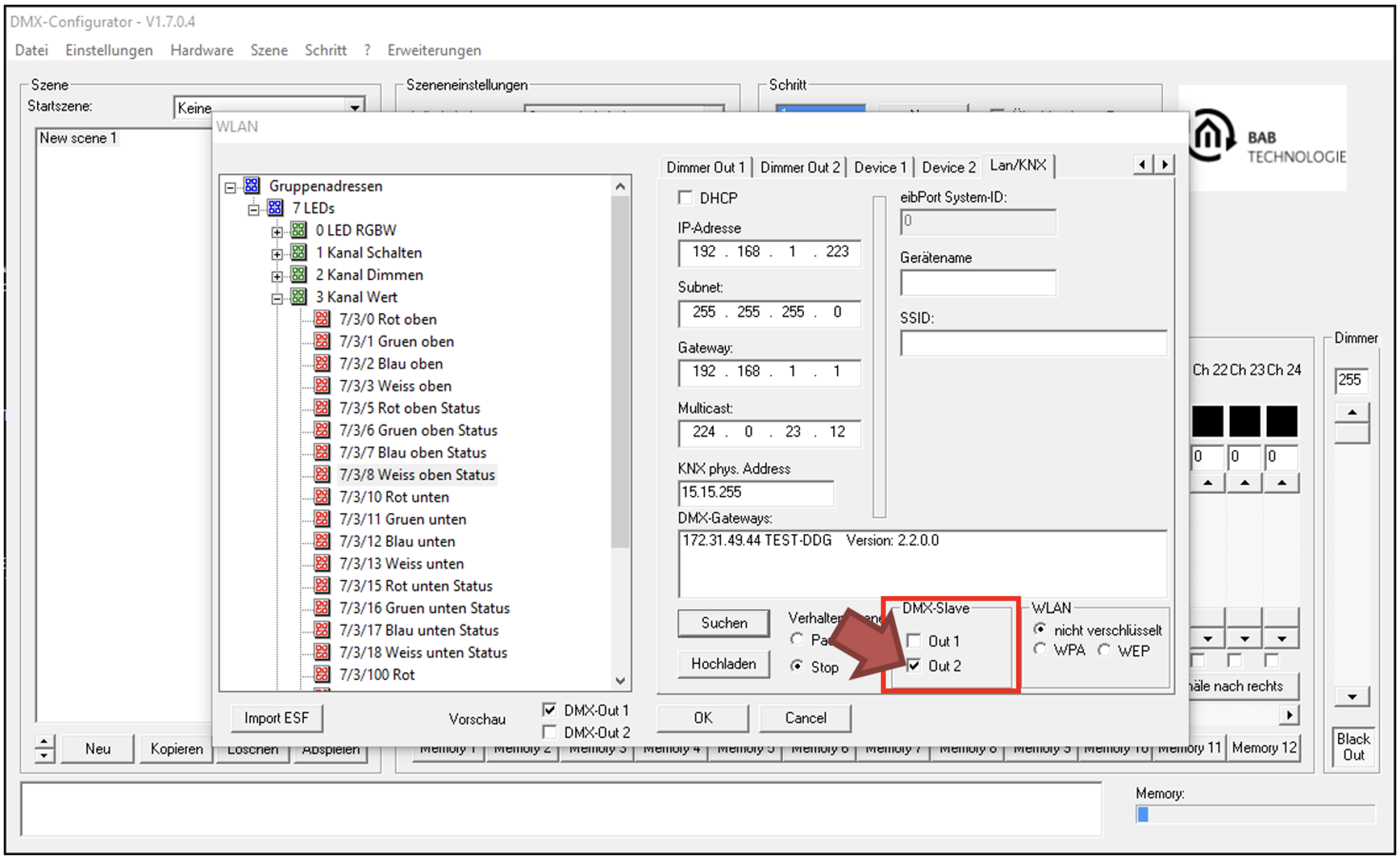

Die Schnittstelle „Out 2“ ist als Slave konfiguriert (roter Pfeil; Abbildung 42).
-

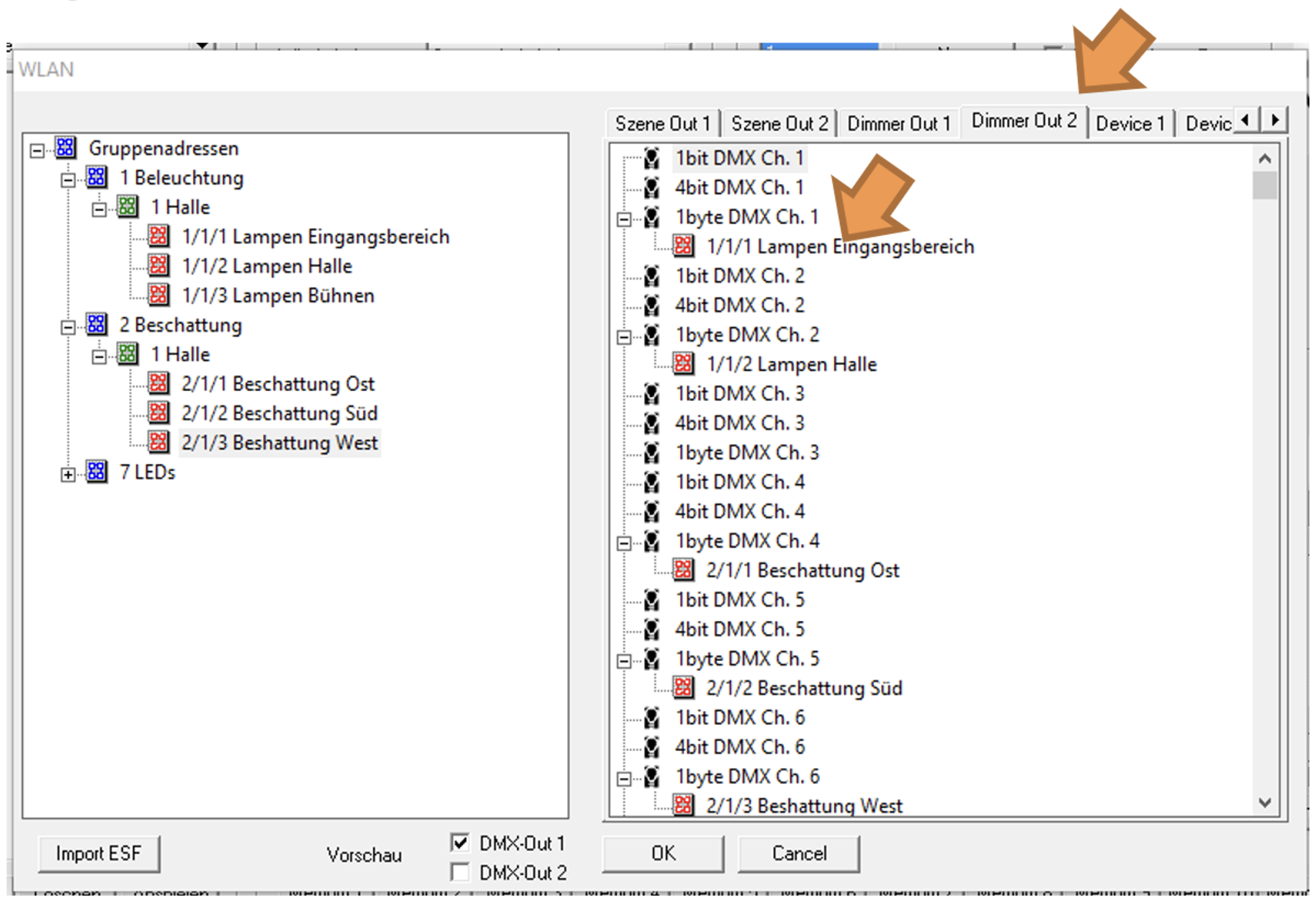

Im Reiter „Dimmer Out 2“ ist die KNX-Gruppenadresse 1/1/1 (DPT 5.001 / EIS 6, 1 Byte) dem DMX-Kanal 1 zugeordnet (orangener Pfeil; nachfolgende Abbildung).
Der am DMX-Kanal 1 empfangene Dimmwert (0–100 %) wird dadurch direkt auf die KNX-Gruppenadresse 1/1/1 übertragen.
///
