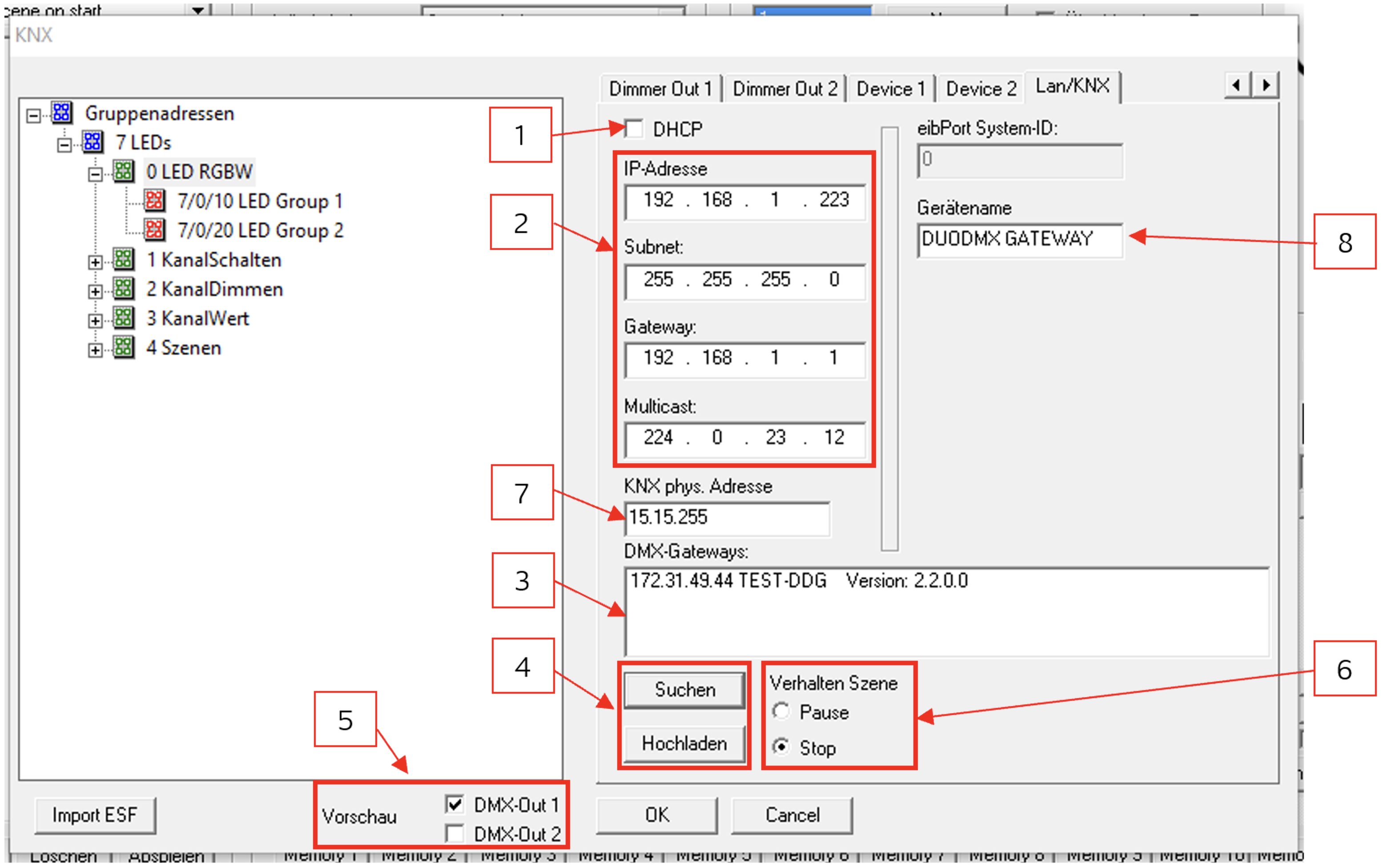

"LAN/KNX"

1

Aktivieren bzw. Deaktivieren von DHCP.

2

Einstellungen für IP-Adresse, Subnetz, Gateway sowie die KNXnet/IP-Routing-Multicast-Adresse.

3

Liste aller im Netzwerk gefundenen DUODMX GATEWAYs. Die Liste wird über den Button „Suchen“ aktualisiert. Angezeigt werden die IP-Adresse, der Gerätename sowie (ab Firmware 2.0.0.1) die Firmware-Version. Ist kein Gerätename vergeben, wird stattdessen die MAC-Adresse angezeigt. Durch Anklicken eines Geräts kann dieses für das Hochladen der Konfigurationsdaten oder die Unicast-Vorschau ausgewählt werden.

4

Über den Button „Suchen“ werden alle im Netzwerk verfügbaren DUODMX GATEWAYs ermittelt. Wird anschließend ein Gerät ausgewählt und „Hochladen“ betätigt, werden die aktuellen Konfigurationsdaten über das Netzwerk auf das Gerät übertragen. Voraussetzung hierfür ist, dass sich der PC und das DUODMX GATEWAY im gleichen IP-Adressbereich befinden.

5

Auswahl der DMX-Schnittstelle(n), für die die DMX-Vorschau aktiviert werden soll. Durch Aktivieren einer oder beider Checkboxen wird die Broadcast-Vorschau eingeschaltet. Wird zusätzlich ein Gerät aus der Liste „DMX Gateways“ ausgewählt, erfolgt die Vorschau ausschließlich für dieses Gerät (Unicast-Vorschau). Voraussetzung ist, dass sich PC und Gateway im selben Subnetz befinden (siehe Kapitel „Aktivierung der DMX-Vorschaufunktion“).

6

Legt fest, wie sich eine gestartete Szene verhält, wenn auf die verknüpfte Gruppenadresse ein Telegramm mit dem Wert „0“ empfangen wird. Bei „Pause“ wird die laufende Szene angehalten und beim erneuten Triggern an derselben Stelle fortgesetzt. Bei „Stopp“ beginnt die Szene beim erneuten Triggern wieder am Anfang.

7

Vergabe der physikalischen KNX-Adresse für die KNX-Gerätevarianten.

8

Vergabe eines eindeutigen Gerätenamens. Dieser wird in der Liste „DMX-Gateways“ anstelle der MAC-Adresse angezeigt.
