Kurzanleitung

DUODMX GATEWAY REG

Artikel-Nr. 12521
(STAND 02.2019)

Werkseinstellungen:

Standard IP:  192.168.1.223

BAB TECHNOLOGIE GmbH
Hafenpromenade 1-2
DE - 44263 Dortmund

Telefon: +49 (0) 231 / 476 425-30
Telefax: +49 (0) 231 / 476 425-59

E-Mail: info@bab-tec.de
Internet: https://www.bab-technologie.com

Made in Germany

SICHERHEITSHINWEISE

Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofach kräfte erfolgen. Dabei sind die gel tenden Unfallverhütungsvorschriften zu beachten. 

• Für die Inbetriebnahme sind Kenntnisse der Netzwerktechnik erforderlich. 

• Die verdrosselte Busspannung darf nicht als Betriebsspannung 12–32 V DC verwendet werden.  Bitte achten Sie beim Anschluss der Spannungsversorgung immer auf die richtige Polarität. 

• Das Gerät darf nur mit der angege benen Betriebsspannung betrieben werden. Das Anlegen einer höheren Betriebsspannung führt ggf. zu Schäden am Gerät. 

• Die Schraubsteckklemmen (Spannungsversorgungsseite und DMX Anschlussseite) DÜRFEN NICHT VERTAUSCHT WERDEN!

Bei Nichtbeachtung der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Die Anleitung ist Bestandteil des Produkts und muss beim Endanwen der verbleiben.

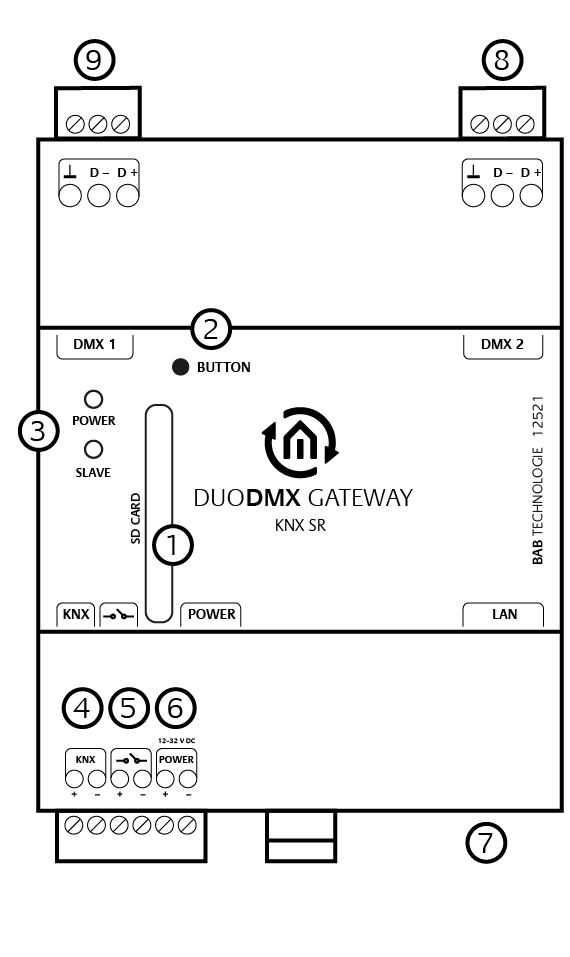

Geräteaufbau

1. SD-Kartensteckplatz (für SD-Karten im FAT Format)

2. Taste

3. LED oben: Power LED unten: Slave

4. Klemme Busanschluss KNX/TP

5. Klemme Potentialfreien Eingang

6. Klemme Spannungsversorgung

7. RJ45-Anschluss — LAN

8. Zweite DMX-Schnittstelle

9. Erste DMX-Schnittstelle

Informationen für Elektrofachkräfte

Gerät montieren

• Das Gerät auf die Hutschiene nach DIN EN 60715 (35 x 7,5 mm) befesti gen. 

• Gerät erwärmt sich im Betrieb. Maxi male Umgebungstemperatur beach ten. Für ausreichende Wärmeablei tung sorgen.

Gerät anschließen (Abbildung1)

Für eine erleichterte Montage können die Schraubsteckklemme abgezogen wer den. 

• Für KNX: Busleitung an die Busan schlussklemme (4) anschließen. 

• DMX Bus (8) und (9) anschließen. 

• Spannungsversorgung an die Schraub steckklemmen (6) entsprechend der Kennzeichnung anschließen (Leistung/Polarität beachten). 

• Netzwerkleitung (LAN) in die RJ45 Buchse (7) einstecken.

Inbetriebnahme 

• Versorgungsspannung einschalten. Anzeige der Status-LED beachten. 

• Für KNX: Busspannung einschalten. Die Programmierung der KNX Schnittstelle geschieht nicht über eine ETS-Applikation, sondern über eine Konfigurationssoftware. 

• DMX-Bus anschließen und DMX Teilnehmer einschalten.

Betriebszustandsanzeige

Das DUODMX GATEWAY hat zwei Duo-LEDs („Power/Boot“ und „Status“). Eine Duo-LED besteht jeweils aus einer grünen und eine roten Hälfte.

POWER LED

SLAVE LED

Zugriff herstellen

Netzwerkeinstellungen Ihres Computers temporär anpassen (Windows):

• Klicken Sie „Start“-Button --> „Systemsteuerung“ --> „Netzwerk“

• Wählen Sie „Netzwerkverbindung“, dann „LAN –Verbindung“

• Klicken Sie auf „Eigenschaften“:

• Wählen Sie „Internetprotokoll Version 4 (TCP/IPv4)“ und klicken nochmals auf „Eigenschaften“.

• Bewahren Sie die vorhandenen Netzwerkeinstellungen auf (Notiz, Screenshot). In unserem Beispiel referenzieren wir die 192.168.178.xx.

• Ändern Sie jetzt die IP-Adressen Einstellungen (IP-Adresse und Subnetzmaske) um in den IP-Adressbereich des DUODMX GATEWAY zu wechseln:

Beispiel für eine gültige Konfiguration bei Werkseinstellungen:
Freie IP-Adresse für PC: 192.168.1.100 und
Subnetzmaske:  255.255.255.0

•  Bestätigen Sie Ihre Eingabe mit „OK“.

Jetzt können die IP-Adresseneinstellungen des DUODMX GATEWAY in den IP-Adressbereich geändert werden, in dem das DUODMX GATEWAY betrieben werden soll.

DOKUMENTATION AUFRUFEN

Die aktuelle Dokumentation zum DUODMX GATEWAY steht auf der Produktseite der BAB TECHNOLOGIE GmbH zum Download bereit. Dort finden Sie ausführliche Informationen zu Installation, Inbetriebnahme, Konfiguration sowie den verfügbaren Funktionen des Geräts.

KONFIGURATIONSSOFTWARE

Die Konfiguration des DUODMX GATEWAY erfolgt mit der Software DMX Configurator. Die jeweils aktuelle Version der Software kann zusammen auf der Produktseite der BAB TECHNOLOGIE GmbH heruntergeladen werden.

Firmware-Updates

Über Firmware-Updates für das DUODMX GATEWAY informieren wir über unsere Webseite und unseren Newsletter.

DUO DMX App

Für iOS und Android steht die DUO DMX App kostenlos zur Verfügung und ermöglicht die komfortable Steuerung des Gateways. Hier die Link zur „DUO DMX APP” für Apple iOS und Google Android:

Technische Daten

• Betriebsspannung: 12 – 32 V DC 

• Typischer Verbrauch : <= 1,2 W 

• Anschlüsse

  • Spannungsversorgung, KNX und potentialfreier Eingang
    über eine 6 polige Schraubsteckklemme (bis 1,5 mm2)

  • 2 x DMX Schnittstelle
    über 3 polige Schraubsteckklemme (bis 1,5 mm2) 

• Umgebungstemperatur: –5 bis +35°C

Mechanische Daten

• Montage: REG-Gehäuse 4 TE 

• Maße (B x H x T) in mm: 72 x 90 x 63 

• Gehäuse: Kunststoff 

• Schutzart: IP20 (nach EN 60529)

ALLGEMEINE HINWEISE

Entsorgungshinweise

Altgeräte dürfen nicht mit dem Hausmüll entsorgt werden! Entsorgen Sie Altgeräte über eine Sammelstelle für Elektronikschrott oder über Ihren Fachhändler. Entsorgen Sie das Verpackungsmaterial in die Sammelbehälter für Pappe und Papier.
[WEEE-Reg.-Nr.DE55712707]

[DE1921130422687]

Gewährleistung

Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor. Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.

Falls Sie sich nicht sicher sind, ob ein Defekt des Gerätes vorliegt, setzen Sie sich bitte mit unserem Support in Verbindung:

•  Telefon: +49 (0) 231 / 476 425 30 oder

• E-Mail: service@bab-tec.de.

Defekte Geräte bitte nur zusammen mit unseren RMA Formular einsenden. Fordern Sie dieses unter der obengenannten Kontaktdaten an.

 ///
