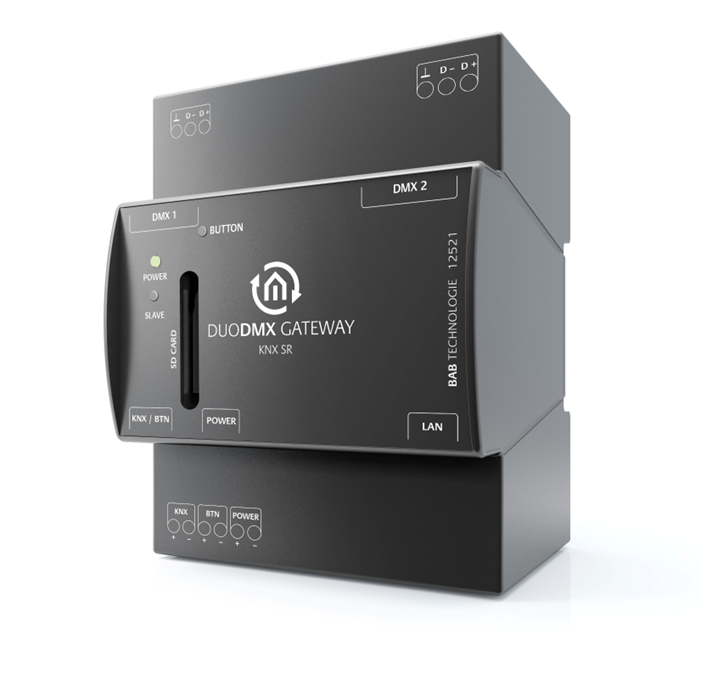

Die REG-Variante des DUODMX GATEWAY ist für die Hutschienenmontage nach DIN EN 60715 vorgesehen.
Gehäuse:
-
REG-Gehäuse, 4 TE
-
Abmessungen (B × H × T): 70 × 90 × 63 mm
REG Montage
-
Die Schraubsteckklemmen für die Spannungsversorgung und die DMX-Busleitung sind abnehmbar, um den Anschluss zu erleichtern (siehe Abbildung).
-
Schließen Sie die Leitungen für die Spannungsversorgung sowie die DMX-Busleitung an die entsprechenden Schraubsteckklemmen an. Achten Sie dabei auf die korrekte Polarität.
-
Stecken Sie die Schraubsteckklemmen anschließend wieder auf das DUODMX GATEWAY.
-
Schnappen Sie das Gerät auf eine Hutschiene nach DIN EN 60715 auf.
ANSCHLUSSBILD

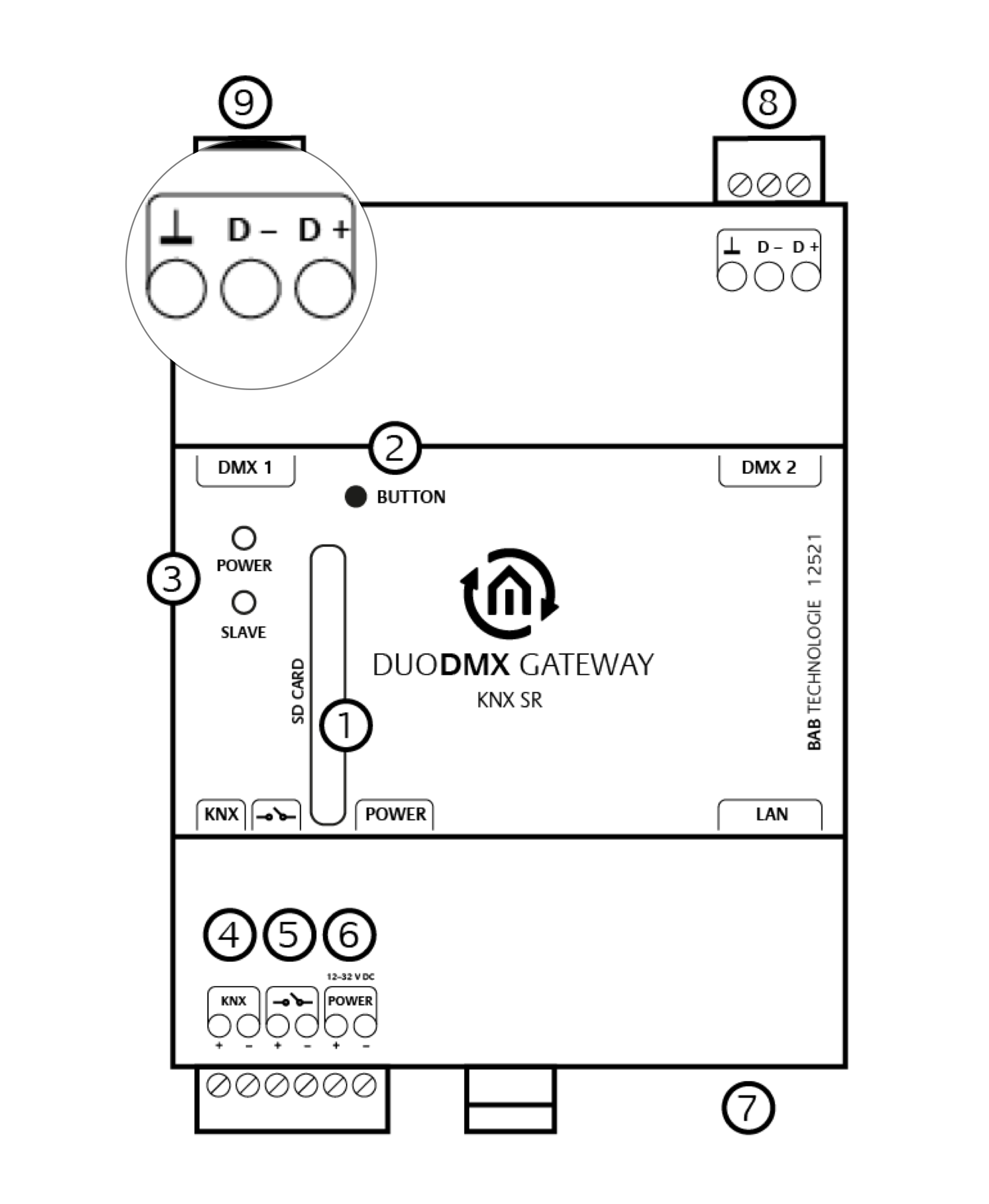

Die folgende Abbildung zeigt eine Übersicht über die Anschlüsse des DUODMX GATEWAY in der REG-Variante.
Verbindung mit dem DMX-Bus
Das Gerät besitzt zwei unabhängig voneinander agierende DMX-Schnittstellen. Je nach Gerätetyp können die Schnittstellen wahlweise als DMX-Master (sendend) oder DMX-Slave (empfangend) konfiguriert werden.
Der Anschluss erfolgt über zwei 3-polige Schraubsteckklemmen. Die Polung ist auf dem Gehäuse gekennzeichnet.
Es kann auch nur eine DMX-Schnittstelle verwendet werden. Bei den Gerätetypen „SR“ sind die Anschlüsse kurzschlusssicher.
|
Pos |
Beschreibung |
|---|---|
|
1 |
SD-Speicherkartenschacht |
|
2 |
Taste |
|
3 |
LEDs |
|
4 |
KNX/TP-Anschluss |
|
5 |
Potenzialfreie Tasterschnittstelle |
|
6 |
Spannungsversorgung |
|
7 |
Ethernet-Anschluss |
|
8 |
DMX-Schnittstelle 2 |
|
9 |
DMX-Schnittstelle 1 |
Am Ende dieses Dokuments befindet sich eine Beschreibung der Belegung von DMX-Steckern und DMX-Buchsen.
-
Bitte achten Sie beim Anschluss der Spannungsversorgung stets auf die richtige Polarität.
-
Die Polung ist auf dem Gehäuse gekennzeichnet.
-
Die Schraubsteckklemmen der Spannungsversorgung und der DMX-Anschlüsse dürfen nicht vertauscht werden.
///
