Damit die beiden DMX-Schnittstellen über die Gerätevarianten IP, KNX, IP SR und KNX SR angesteuert werden können, müssen die DMX-Kanäle und die erstellten Szenen mit KNX-Gruppenadressen verknüpft werden.
Für die Steuerung über die DUO DMX APP ist diese Zuordnung nicht erforderlich.
Damit Gruppenadressen zur Verfügung stehen, gibt es zwei Möglichkeiten:
-
Gruppenadressen direkt im DMX-Configurator anlegen.
-
Gruppenadressen über eine ESF-Datei importieren.
Gruppenadressen im DMX-Configurator anlegen
Steht keine geeignete ESF-Datei mit den benötigten Gruppenadressen zur Verfügung, können diese direkt im DMX-Configurator erstellt werden.
1. Haupt- und Mittelgruppe erstellen
-

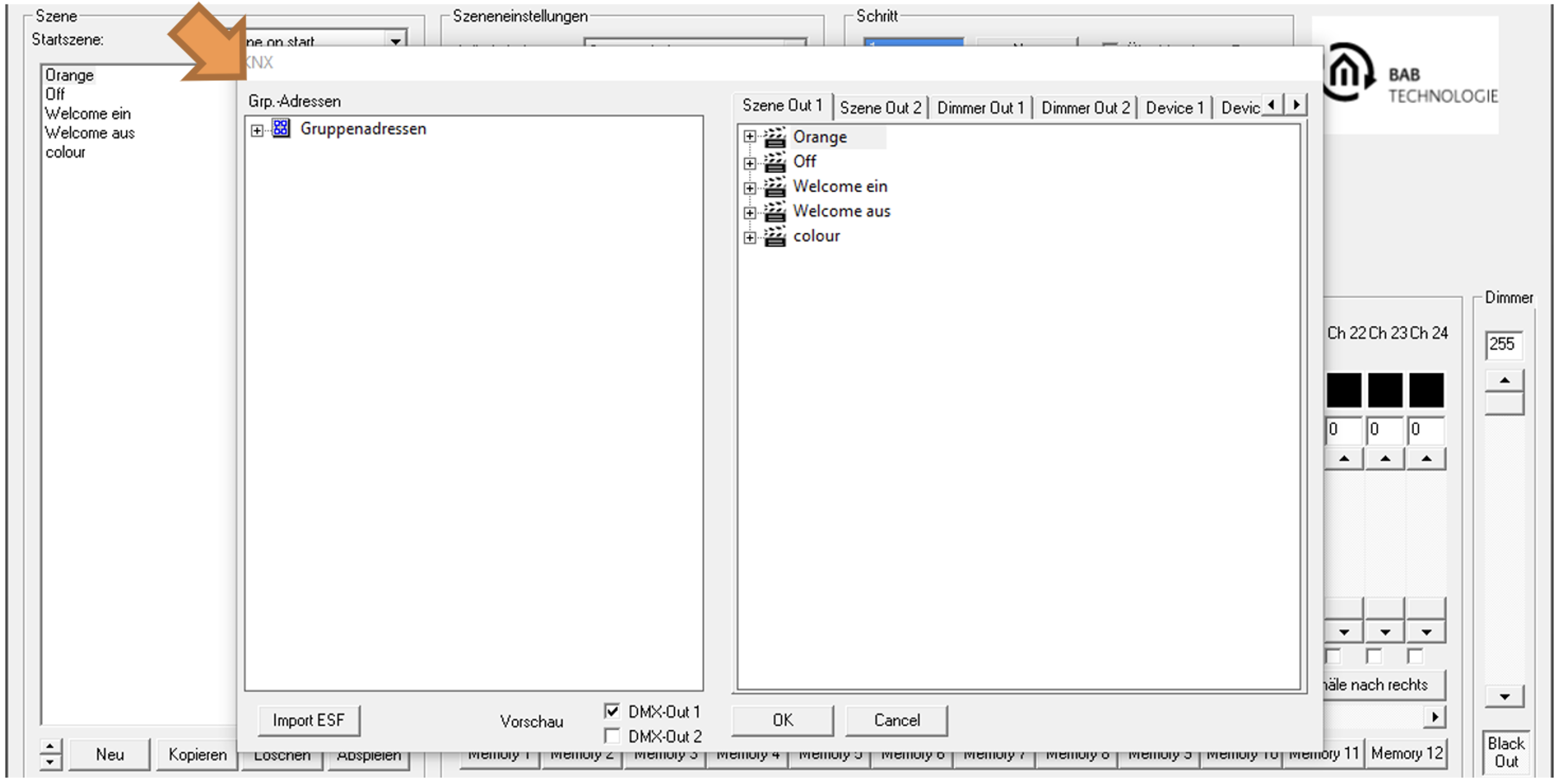

Markieren Sie den Eintrag „Gruppenadressen“.
-
Klicken Sie mit der rechten Maustaste in das leere Gruppenadressfeld.
-
Legen Sie eine neue Hauptgruppe an und vergeben Sie einen Namen.
-
Klicken Sie anschließend mit der rechten Maustaste auf die Hauptgruppe und erstellen Sie eine Mittelgruppe.
2. Gruppenadresse anlegen
-
Klicken Sie mit der rechten Maustaste auf die gewünschte Mittelgruppe.
-
Wählen Sie „Neue Gruppenadresse“.
-

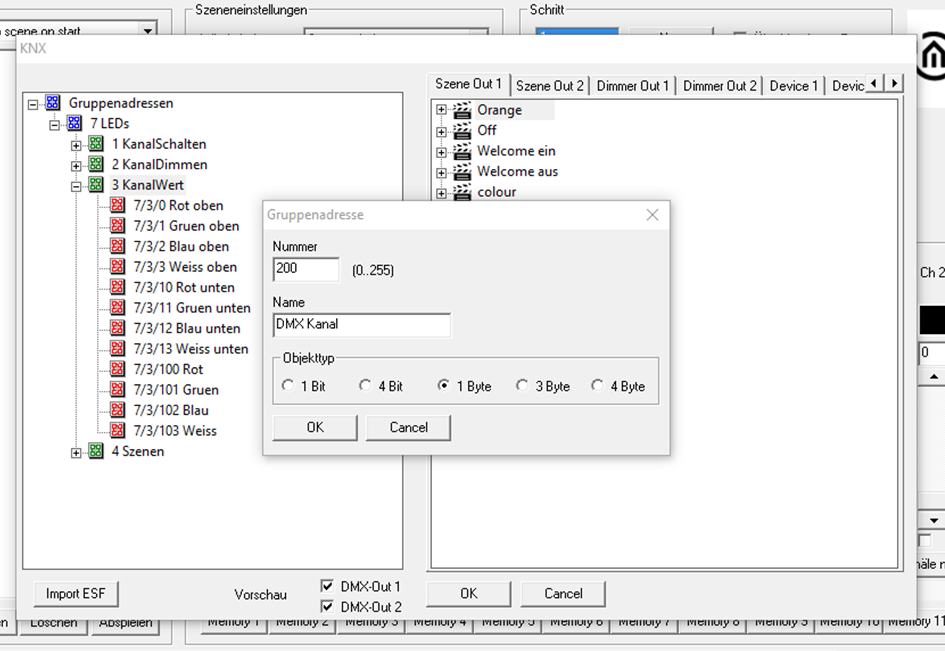

Tragen Sie im folgenden Dialog die gewünschten Werte ein:
-
Nummer
-
Name
-
Objekttyp. Folgende KNX-Datenpunkttypen werden unterstützt:
-
|
Datentyp |
DPT |
Beschreibung |
Wertebereich |
|---|---|---|---|
|
1 Bit |
DPT 1.001 (EIS 1) |
Schalten |
0 / 1 |
|
4 Bit |
DPT 3.007 (EIS 2) |
Relatives Dimmen |
Heller, Dunkler, Stopp |
|
1 Byte |
DPT 5.001 (EIS 6) |
Prozentwert |
0–100 % (Schrittweite 0,4 %) |
|
3 Byte |
DPT 232.600 |
RGB |
R: 0–255, G: 0–255, B: 0–255 |
|
4 Byte |
DPT 12.001 |
RGBW (Unsigned Integer) |
Byte 1 = R, Byte 2 = G,
|
3. Löschen von Eingaben:
Um einen Eintrag zu löschen, markieren Sie diesen und drücken Sie die Entfernen- („Entf“/ „Del“) Taste auf Ihrer Tastatur.
ESF-Datenimport
Alternativ können Gruppenadressen aus einer ESF-Datei (Gruppenadressdatei mit der Endung *.esf) importiert werden.
Die ESF-Datei muss zuvor aus der ETS oder dem EIBPORT exportiert werden.
Für die Objekte des DUODMX GATEWAY sind folgende KNX-Datentypen relevant:
|
Datentyp |
DPT |
Beschreibung |
Wertebereich |
|---|---|---|---|
|
1 Bit |
DPT 1.001 (EIS 1) |
Schalten |
0 / 1 |
|
4 Bit |
DPT 3.007 (EIS 2) |
Dimmen relativ |
Heller, Dunkler, Stopp |
|
1 Byte |
DPT 5.001 (EIS 6) |
Prozentwert |
0–100 % (Schrittweite 0,4 %) |
|
3 Byte |
DPT 232.600 |
RGB |
R: 0–255, G: 0–255, B: 0–255 |
|
4 Byte |
DPT 12.001 |
RGBW (Unsigned Integer) |
Byte 1 = R, Byte 2 = G,
|
ESF-Datei importieren
Gehen Sie zum Import einer ESF-Datei wie folgt vor:
-
Öffnen Sie im DMX-Configurator das Menü:
„Erweiterungen“ → „KNX“ → „Import ESF“

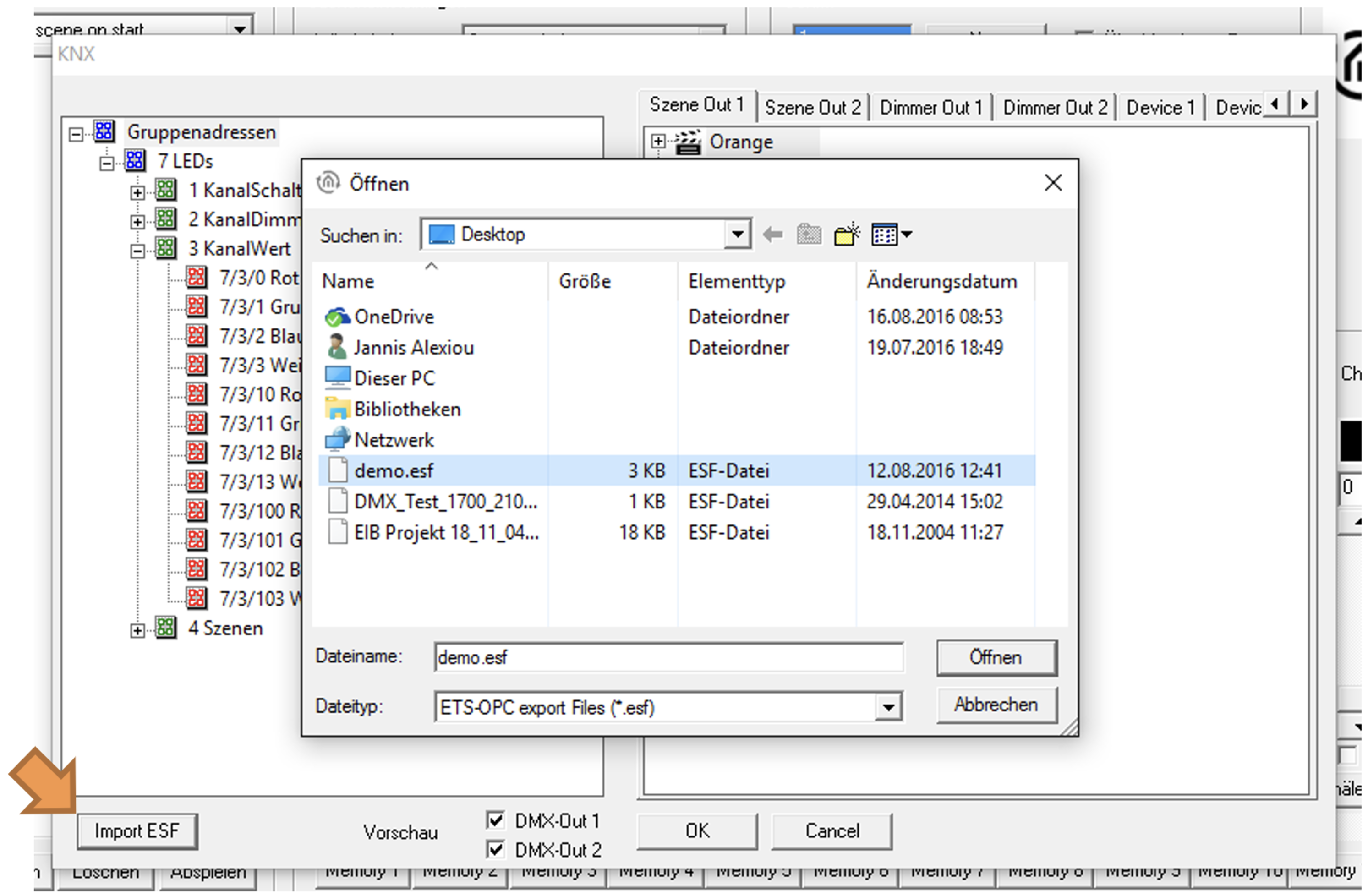

Abbildung 36: ESF-Datei importieren
-
Wählen Sie die gewünschte ESF-Datei aus.
-
Nach dem Import wird der Gruppenadressbaum im linken Fensterbereich angezeigt.
-
Über die Schaltflächen „+“ und „–“ können die einzelnen Ebenen des Gruppenadressbaums ein- bzw. ausgeklappt werden.
///
