CUBEVISION Visualisierung

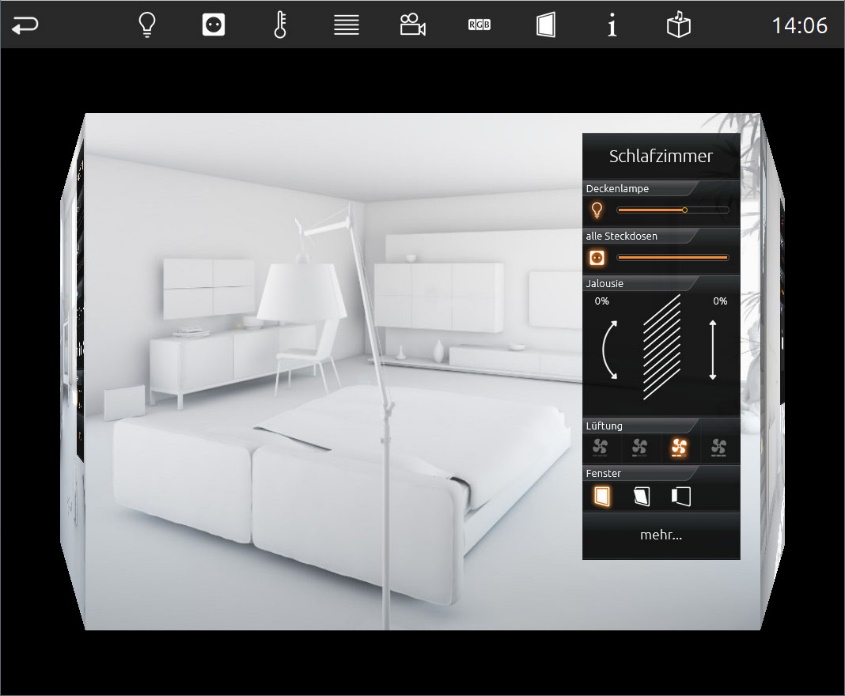

CUBEVISION ist eine webbasierte Visualisierung, welche sich automatisch generiert. Sie kann entweder als Visualisierungselement in eine individuell erstellte Visualisierung innerhalb des Editors eingebettet werden, oder alleinstehend bzw. mit Hilfe die CUBEVISION App abgerufen werden. (Siehe Kapitel zum „CUBEVISION“ Visualisierungselement).

CUBEVISION 2 und der CUBEVISION Editor wird ausführlich in einer separaten Dokumentation beschrieben. Diese Dokumentation ist im Downloadbereich unter BAB-TECHONOLOGIE - Smart Home Gateways verfügbar.

CUBEVISION Alleinstehend

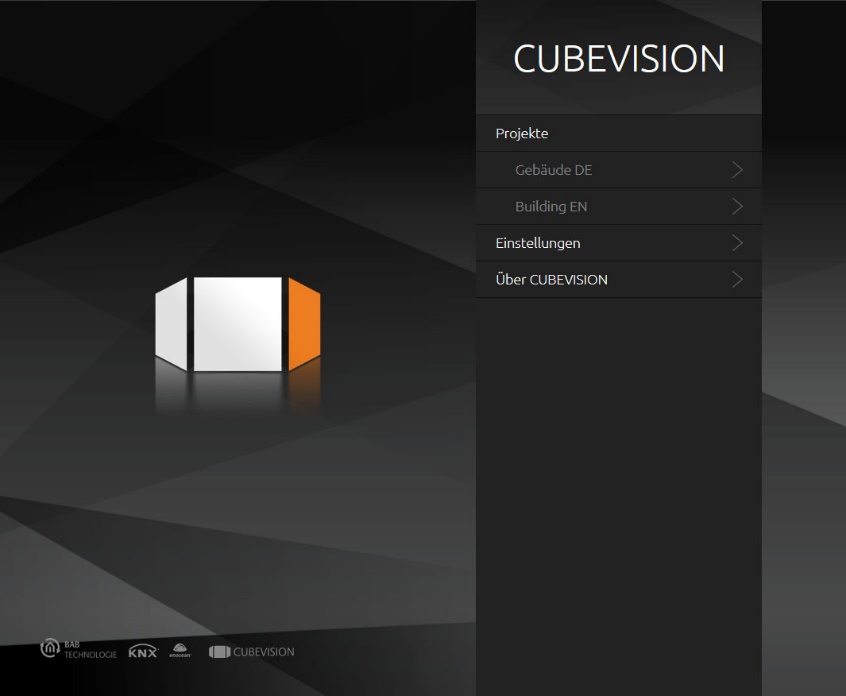

Über „EIBPORT Startseite“ – „CUBEVISION“ wird die CUBEVISION direkt aufgerufen. Es wird zunächst die jeweilige Projektauswahl angezeigt.

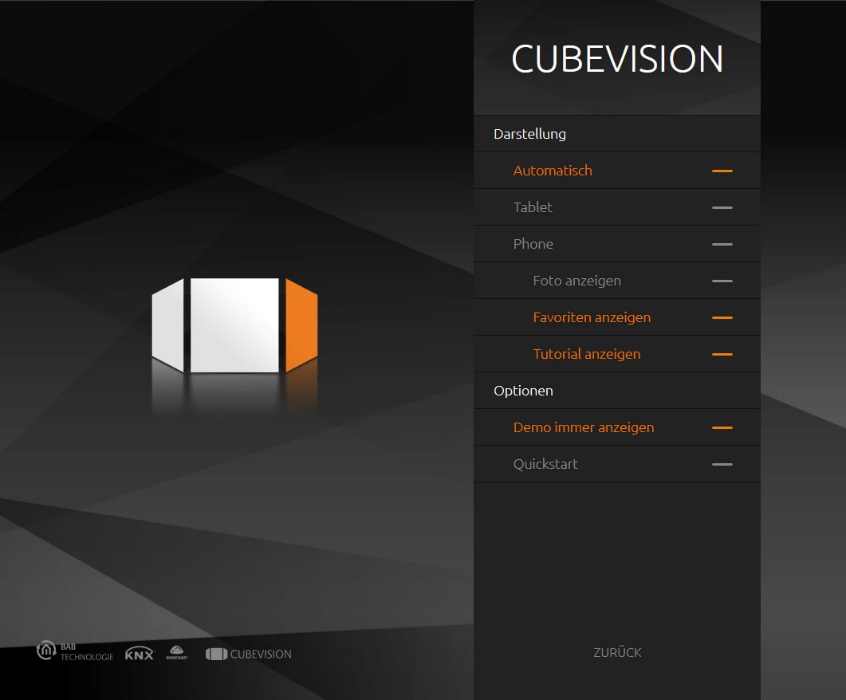

Unter „Einstellungen“ werden folgende Optionen parametriert:

Darstellungen – Automatisch / Tablet / Phone

Die CUBEVISION hat zwei Darstellungsformen. „Tablet“ bezeichnet die 3-D-Würfel Darstellung für Geräte mit größeren Displays, „Phone“ die Darstellung für kleinere, bspw. Smartphone, Displays. Über die Einstellung „Automatisch“ wird die jeweilige Darstellung in Abhängigkeit der Auflösung von der CUBEVISION selbst gewählt. Die Visualisierung skaliert automatisch auf die Bildschirmgröße

• Minimale Größe (abzüglich jeweiliger Statusleisten) bei „Automatisch“ für Tablet Darstellung = 950x700 (nach DPR)

Foto anzeigen

Hintergrundbilder werden auch in der Phone Ansicht dargestellt

Favoriten anzeigen

Favoriten werden auch in der Phone Ansicht dargestellt

Tutorial anzeigen

Der Benutzer wird beim ersten Start durch die Bedienung geführt.

Demo immer anzeigen

Nur relevant für die CUBEVISION APP. Zeigt ein Demo Projekt, auch wenn kein Projekt angelegt wurde

Quickstart

Nur relevant für die CUBEVISION APP. Ruf das zuletzt geöffnete Projekt direkt auf.

CUBEVISION eingebettet in CONTROL L

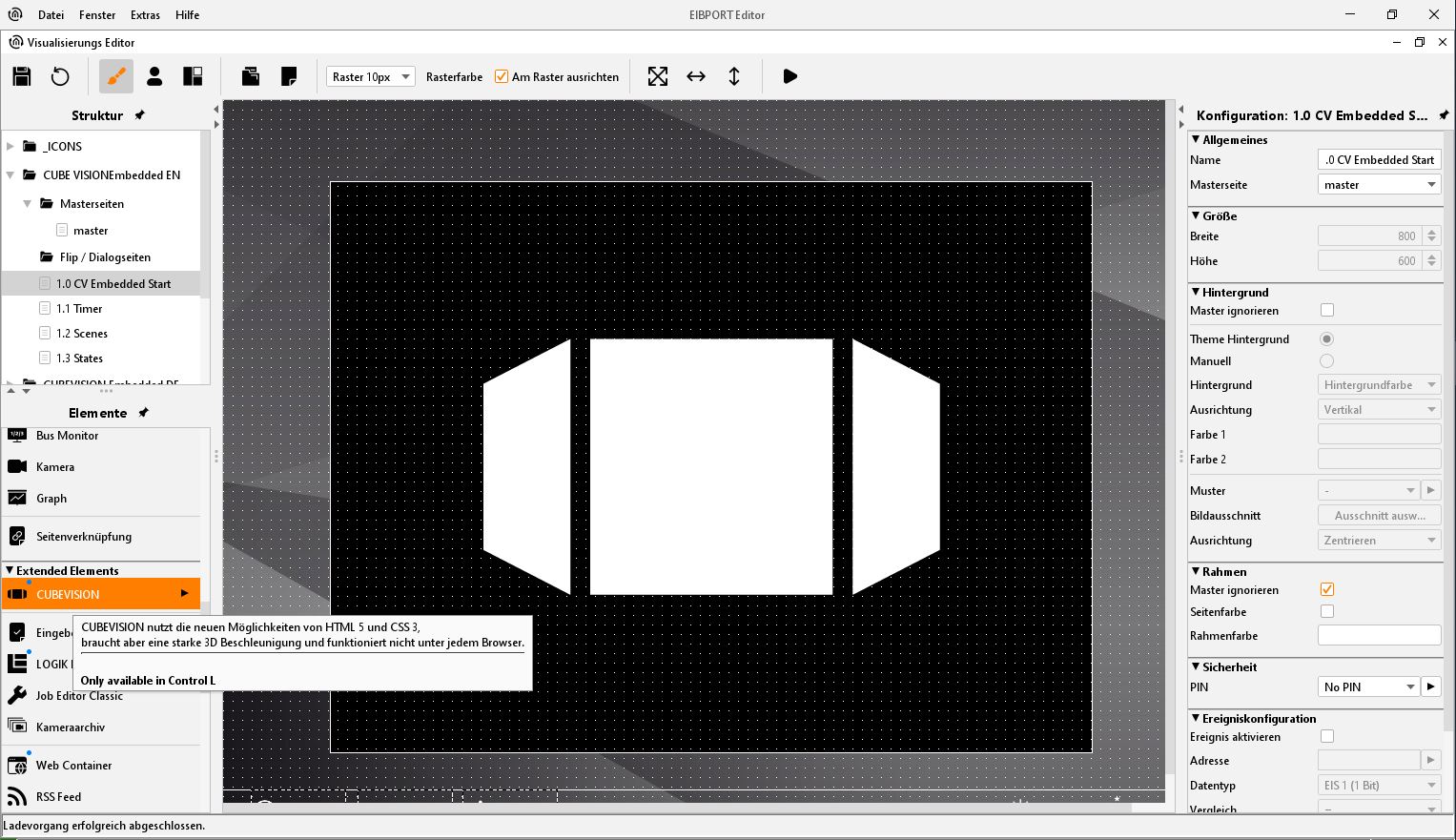

Über das Visualisierungselement „CUBEVISION“ wird die CUBEVISION in eine individuelle CONTROL L Visualisierung eingebettet. Dadurch können Funktionalitäten der CONTROL L Visualisierung und der CUBEVISION miteinander verbunden werden.

CUBEVISION APP

Zur Anzeige der CUBEVISION auf Android und iOS-Geräten ist die „CUBEVISION App“ im Google Play Store und Apple App Store verfügbar.

CUBEVISION Import

Die CUBEVISION Projektdaten können über den selektiven Projektimport aus den EIBPORT Sicherungsdaten in den EIBPORT importiert werden. Siehe Kapitel „Selektiver Projektimport“.
