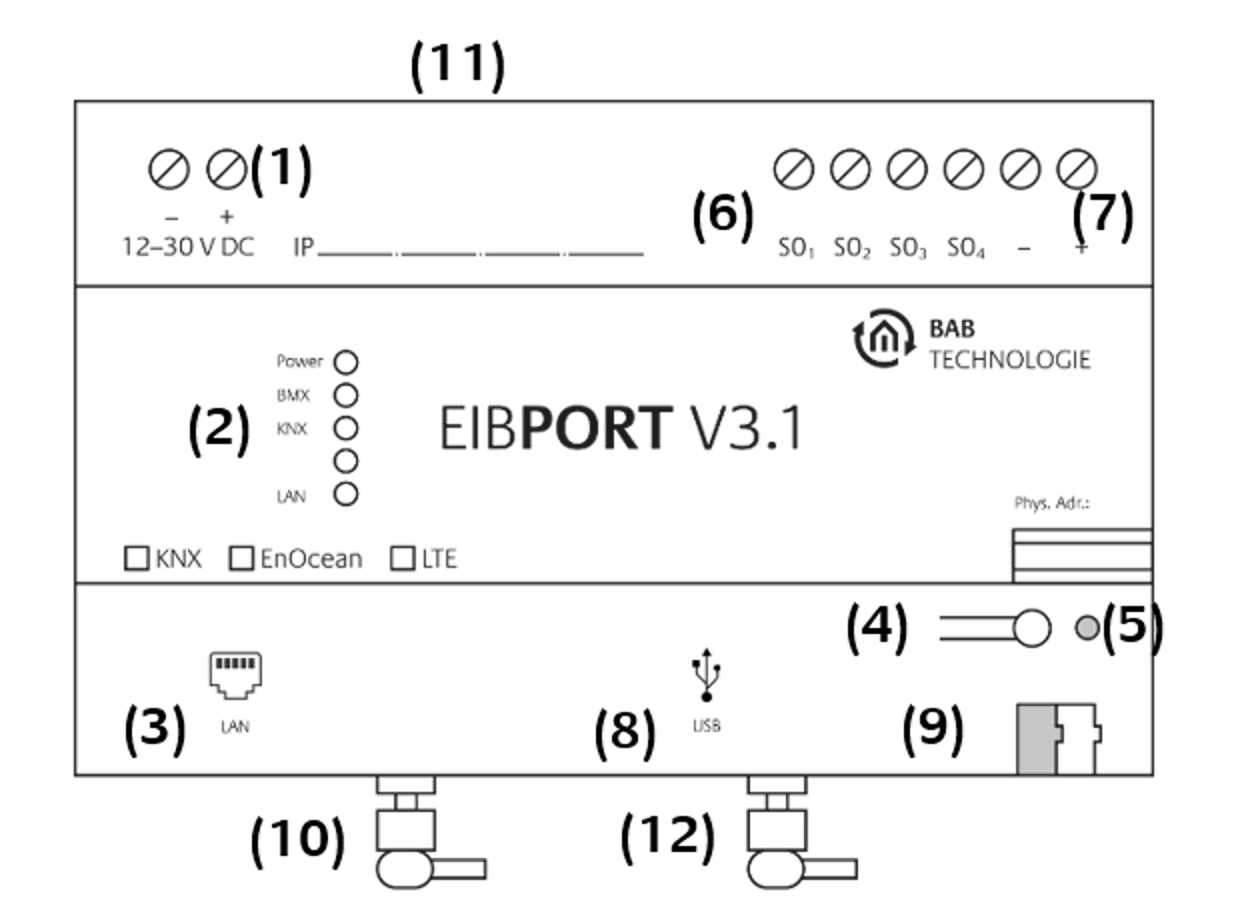

Geräteaufbau

(1) Anschlussklemme für Spannungsversorgung 12–30 V DC, <= 4 VA

(2) Signal-LEDs

(3) LAN (RJ45) Anschluss für Gigabit Ethernet

(4) Prüftaste zur Überprüfung der KNX-Busspannung (≥ 1 s drücken) und zum Einleiten der RECOVERY Funktion

(5) Prüftasten-LED

(6) 4 x S0-Schnittstellen (für z. B. Energiezähler)

(7) Anschlussklemme für S0-Spannungsversorgung 24 V DC

(8) 2x USB 3.1 Schnittstelle für SDMODULE und oder 1-Wire („Busmaster“ erforderlich, siehe separate Kompatibilitätsliste)

(9) Busanschlussklemme KNX/TP (Typ 10105 / 10505 / 10405)

(10) SMA-Buchse für

• EnOcean-Antenne (Typ 10505)

• LTE-Antenne „MAIN“ (Typ 10405)

(11) SIM-Karten Slot (für Typ 10405)

(12) SMA-Buchse für

• LTE-Antenne „SEC“ (Typ 10405)
