3 APPMODULE IP

Das APPMODULE IP (10491) ist dank des implementierten Anlagenkopplungs-Protokolls eine Erweiterung für den EIBPORT. Zusätzlich ist ein KNXnet/IP-Server implementiert.

APPMODULE IP mit EIBPORT verbinden

Damit APPMODULE und EIBPORT miteinander kommunizieren, ist das Einrichten der Anlagenkopplung notwendig.

Damit die Anlagenkopplung zwischen EIBPORT und APPMODULE funktioniert, ist eine Kommunikation per UDP auf Port 1735 (wenn nicht anders eingestellt) notwendig. Sicherheits-installationen in komplexeren Netzwerken könnten diese Kommunikation verhindern

Einrichten der Verbindung im APP MODULE

Rufen Sie im APPMODULE das Menü „Konfiguration“ -> „Modul“ auf. Informationen zum Aufruf des APPMODULE Webinterface finden Sie im Kapitel „Web interface“!

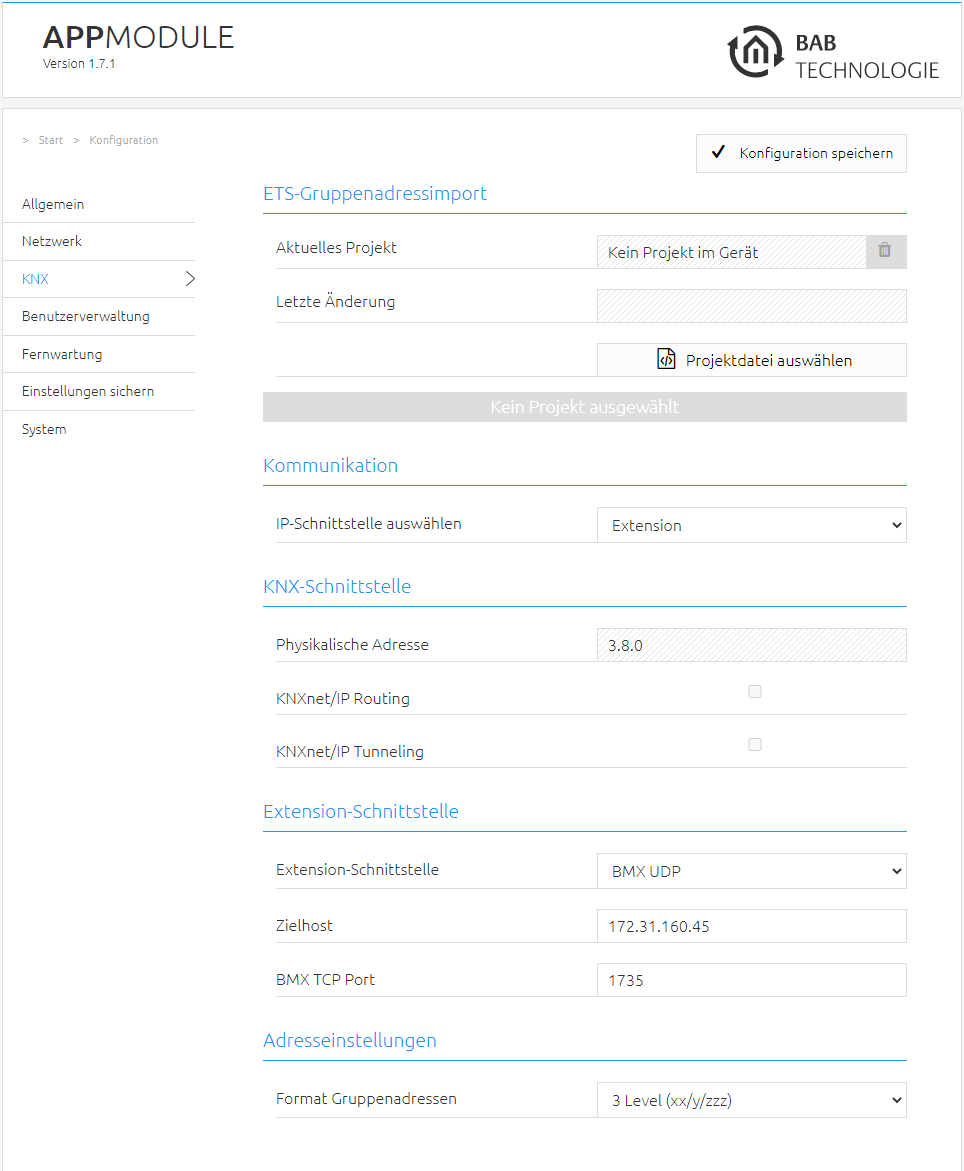

• Wählen Sie unter „IP-Schnittstelle auswählen“ den Eintrag „Extension“ aus. Der Abschnitt „Extension-Schnittstelle “ wird daraufhin aktiviert.

• Zielhost: Geben Sie bei „Zielhost“ die Adresse des gewünschten EIBPORT an (z. B. 192.168.1.222).

• BMX UDP Port: Normalfall ist die Anlagenkopplung im EIBPORT auf BMX-Port 1735 eingestellt (Sie können das im EIBPORT unter „System“ – „Konfiguration“ – „Erweiterte EIB (yabus) Einstellungen“ – „BMX UDP Port“ kontrollieren).

• Format Gruppenadressen: Hat hier keine Relevanz. Geben Sie hier „3 Level (xx/y/zzz)“ an

Auf diese Weise ist die Kommunikation von APPMODULE Richtung EIBPORT eingerichtet. Die Kommunikation von EIBPORT Richtung APPMODULE muss auf der Seite des EIBPORT eingerichtet werden.

Einrichten der Verbindung im EIBPORT

Um die Verbindung im EIBPORT einzurichten benötigen Sie den EIBPORT Job „Anlagenkopplung“. Für detaillierte Hinweise zum Job, beachten Sie bitte die EIBPORT Dokumentation.

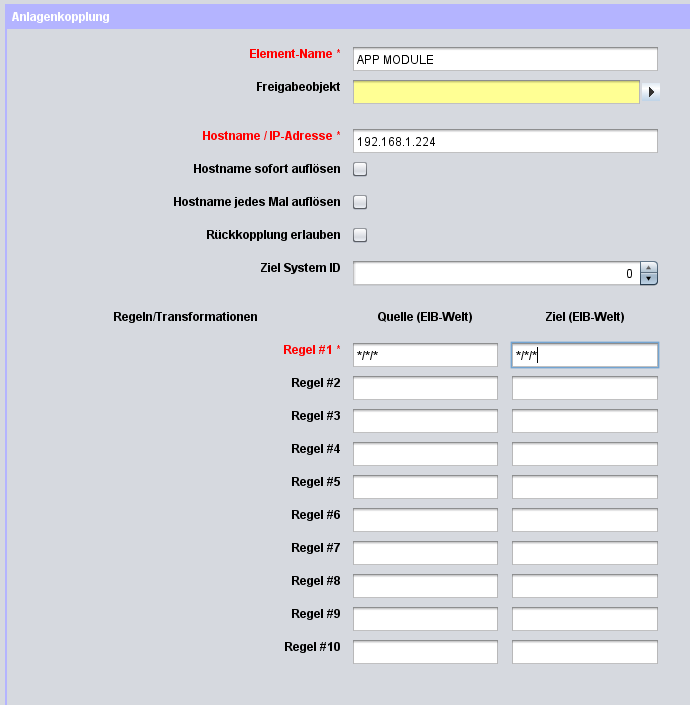

• Öffnen Sie im EIBPORT den „Job Editor“ („Editor“ – „Fenster“ – „Job Editor“) und fügen einen neuen Job „Anlagenkopplung“ hinzu.

Folgende Felder müssen konfiguriert werden:

• Hostname / IP-Adresse: Tragen Sie hier die Adresse des APPMODULE ein mit welchem Sie koppeln wollen (z. B. 192.168.1.224).

• Ziel System ID: Bitte ändern Sie den Wert nicht. Die System ID muss „0“ sein.

• Regel #1: Tragen Sie hier in beide Felder (Quelle & Ziel) die wildcard Regel „*/*/*“ ein. Diese Regel steht dafür, dass alle Gruppenadressen übertragen werden.

Nach dem Speichern ist der Job sofort aktiv und die Gruppenadressen werden übertragen.

KNXnet/IP im APPMODULE IP nutzen

Das APPMODULE IP enthält einen kompletten KNXnet/IP-Server. Dabei kann KNXnet/IP Routing für eine Verbindung zum KNX in Verbindung mit einen separaten KNXnet/IP Router genutzt werden.

Um den KNXnet/IP Server einzurichten gehen Sie wie folgt vor:

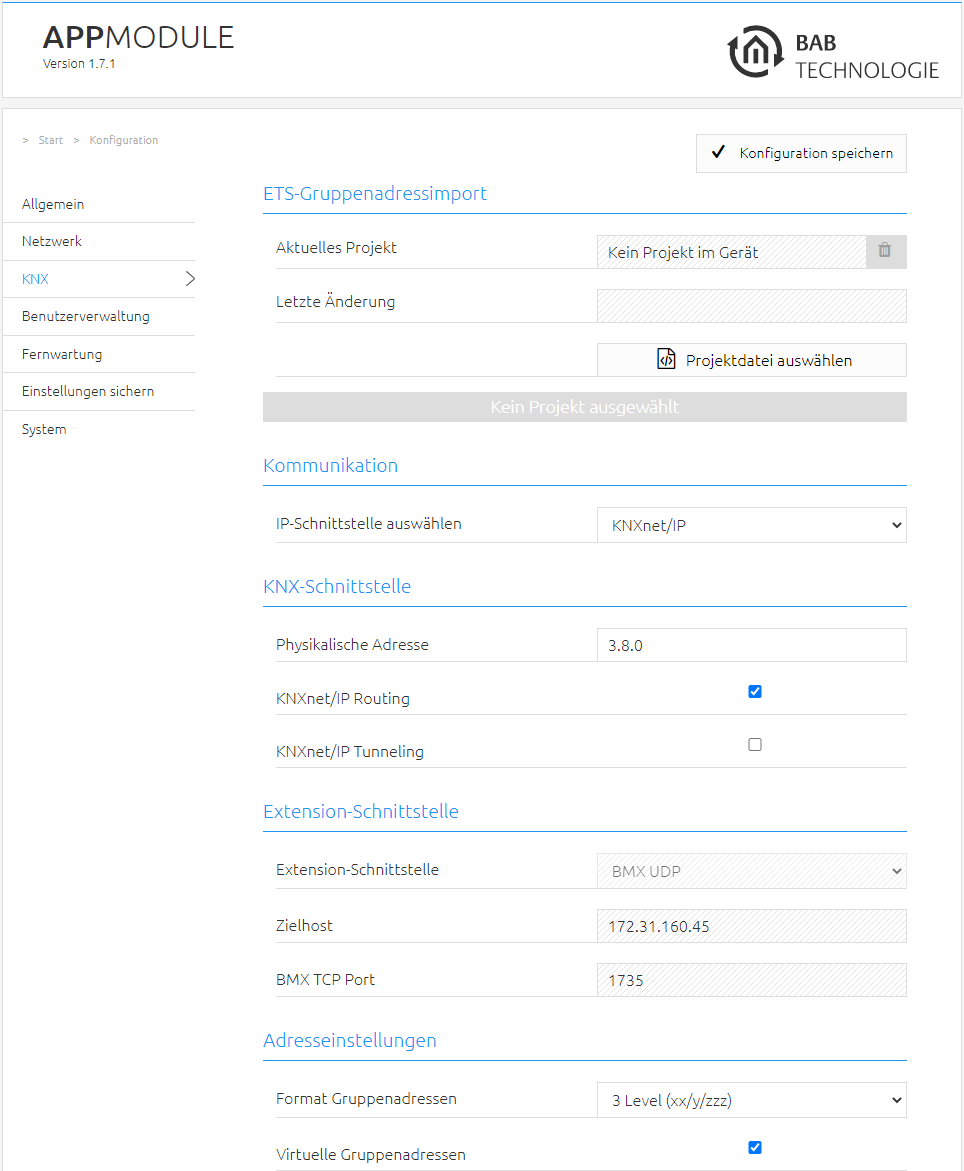

• Öffnen Sie das Menü „Konfiguration“ – „Modul“ und wählen bei „Schnittstelle auswählen“ die Auswahl „KNXnet/IP“ aus. Das Menü „KNX-Schnittstelle“ wird aktiviert.

Weitere Hinweise zur Einrichtung von KNXnet/IP erhalten Sie im Kapitel „KNX Konfiguration“!

///
