1 Einführung

Vielen Dank für das uns entgegengebrachte Vertrauen und den Kauf APPMODULE. Mit dem APPMODULE erhalten Sie einen einzigartigen Integrationsbaustein, welchen Sie mit Hilfe der Apps aus dem BAB APPMARKET individuell ausstatten können. Durch diese Dokumentation verbessert sich Ihre Erfahrung mit dem Produkt und Sie kommen schneller zum Ziel.

BAB TECHNOLOGIE GmbH

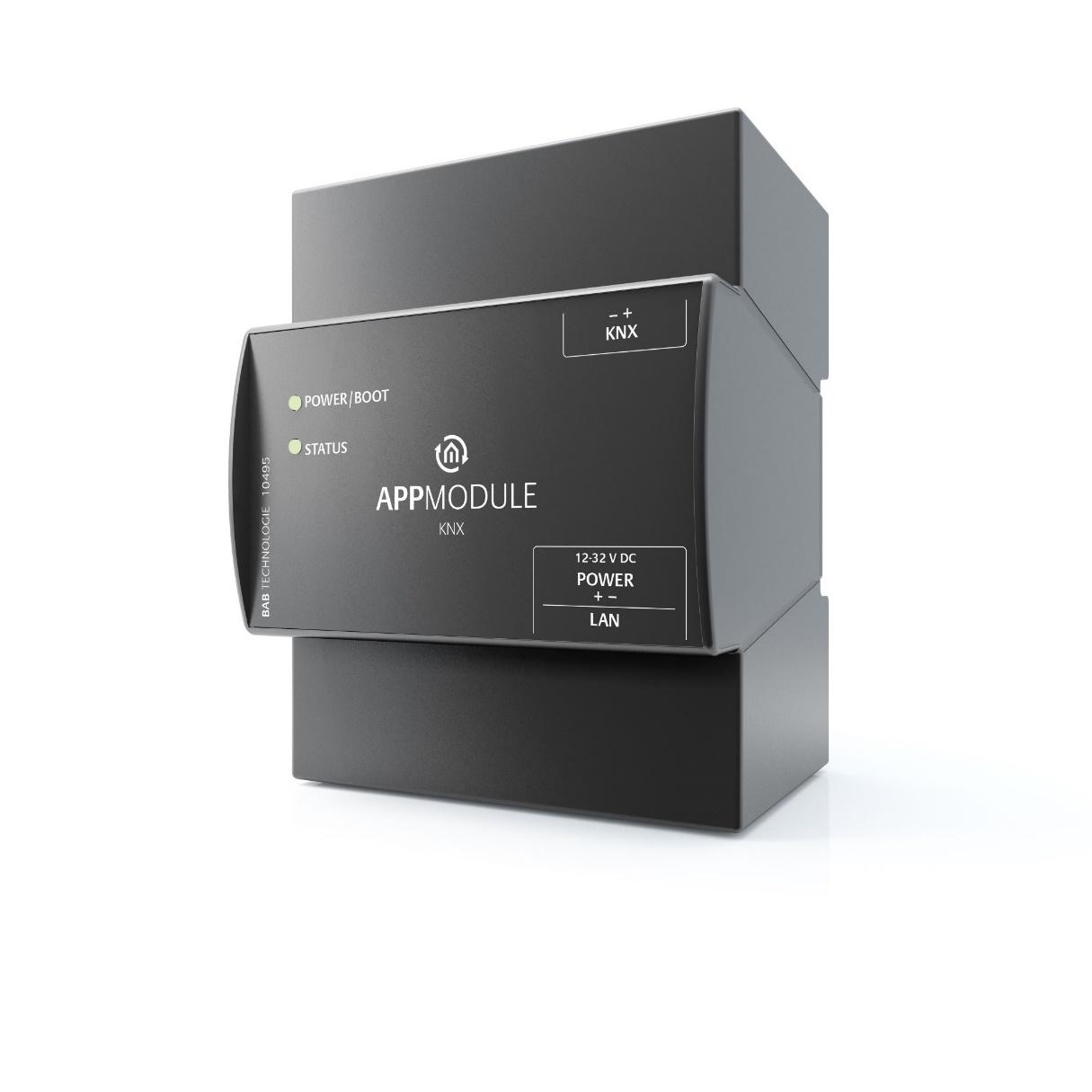

Funktionsübersicht

Das APPMODULE schafft eine Verbindung zwischen der Gebäudeautomation und Drittanwendungen, welche sonst keine Anbindung zur Gebäudesteuerung haben. Die Verbindung wird durch entsprechende Applikationen geschaffen, welche auf dem APPMODULE installiert werden können. Die Applikationen können beliebig zusammengestellt und einzeln im BAB APPMARKET (https://www.bab-appmarket.de/de/ ) erworben werden. Das APPMODULE ist als „IP“-Ausführung (Erweiterung für den EIBPORT), als KNX- oder EnOcean- Ausführung verfügbar.

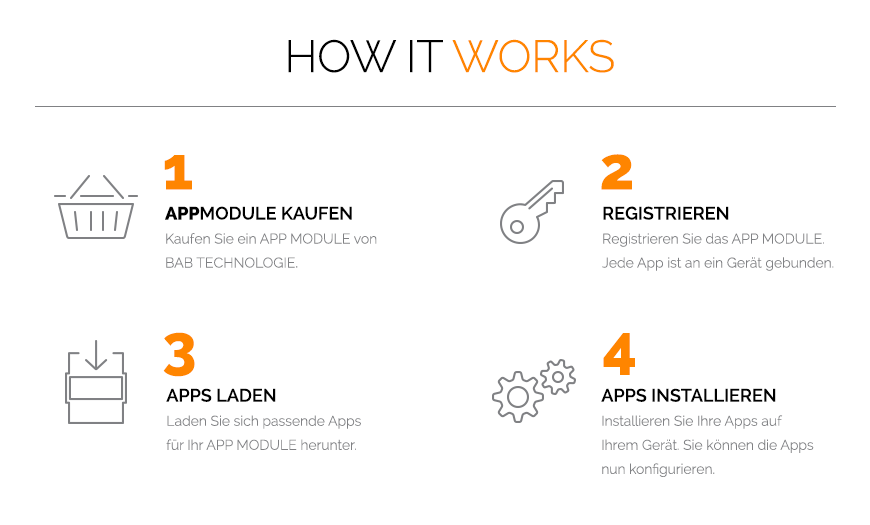

APPMODULE Funktionsprinzip

Bei Auslieferung enthält das APPMODULE nur die Basissoftware und kann keine Anwendungen ausführen. Die Anwendungen für das APPMODULE können im BAB APPMARKET erworben und heruntergeladen werden. Dafür sind ein APPMARKET Benutzer-Account und ein im APPMARKET registriertes APPMODULE nötig.

Neben dem Download der erworbenen Anwendungen gibt es die Möglichkeit der Integration in den Terminal Konfigurator incl. des Smart Home App Kaufs.

Den APPMARKET erreichen Sie unter https://www.bab-appmarket.de/

Technische Daten:

Artikel Nr. 10491 (IP) | 10495 (KNX) | 13501 (EnOcean)

• Betriebsspannung: 12–32V DC

• Typische Leistungsaufnahme: 300 mA bei 12 V DC

• Leistungsaufnahme: <= 5 W

• Anschluss: Spannungsversorgung über Schraubsteckklemme

• Klimabeständig: EN 50090-2-2

• Umgebungstemperatur: –5 bis + 35 °C

• Rel. Feuchte (nicht kondensierend): 5 % bis 80 %

Mechanische Daten:

• Montage: REG-Gehäuse 4 TE

• Maße (B x H x T) in mm: 72 x 90 x 63

• Gehäuse: Kunststoff

• Schutzart: IP20 (nach EN 60529)

Schnittstellen:

• Ethernet über RJ45-Buchse

• KNX-Anschluss

• EnOcean®: externe SMA-Antenne

EnOcean-Spezifikationen:

• Betriebsfrequenz: 868,3 MHz

• Reichweite: 300m im Freifeld / 30 m im Gebäude (Baumaterial abhängig)

• Eingangsobjekte: Beliebig viele

• Ausgangsobjekte: 128

• Externe Antenne: 2,50m Kabel, Magnetfuß und SMA-Stecker.

Besonderheiten:

• Viele verschiedene Smart Home Apps können auf einem Gerät kombiniert werden

• SDK für Hersteller und Entwickler verfügbar

• Stetig wachsendes App-Portfolio unter im BAB APPMARKET (http://bab-appmarket.de )

Software Vorrausetzungen:

• Betriebssystem: unabhängig

• Kommunikation: Netzwerkschnittstelle

• Browser: aktuelle Standardbrowser

Lieferumfang und Schnittstellen

Das APPMODULE wird mit folgendem Inhalt ausgeliefert:

• 1x APPMODULE IP | KNX | EnOcean

• 1x Beilage CD

• 1x Magnetfußantenne 2,50 m (nur bei EnOcean-Ausführung)

Eine Spannungsversorgung für das Gerät gehört NICHT mit zum Lieferumfang!

Neben dem Anschluss für die Spannungsversorgung (12-32V DC) hat das APPMODULE folgende Schnittstellen:

• 1 x RJ 45 Ethernet 100Mbit/s Full Duplex

• KNX-Anschluss oder SMA-Buchse für EnOcean

Werkeinstellungen bei der Auslieferung:

Seriennummer / Registrierungsschlüssel

Zur Registrierung des APPMODULE sind Seriennummer (SN) und Registrierungsschlüssel (Registration Key) notwendig. Beides finden Sie als Aufkleber auf der Verpackung, in der Kurzanleitung und auf dem Sticker auf der Rückseite Ihres Gerätes.

Updates

Wie behalten uns vor, für das APPMODULE kostenlose Firmware-Updates zur Verfügung zu stellen. Über eine neue Firmware informieren wie Sie über unseren Newsletter oder Homepage. Die Update-Dateien werden im Downloadbereich auf unserer Homepage zur Verfügung gestellt.

http://www.bab-tec.de/

Hinweise Bedienungsanleitung

Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor. Daher können die Angaben in dieser Dokumentation ggf. vom aktuellen Zustand abweichen. Informationen über die aktuelle APPMODULE Firmware und auch über diese Beschreibung („APPMODULE Dokumentation“) finden Sie unter www.bab-tec.de.

Funktionale Sicherheit

Bestehen besondere Anforderungen, Risiken für Personen oder Sachen zu vermindern (funktionale Sicherheit), müssen Zusatzmaßnahmen getroffen werden, die in der Planung und bei der Ausführung mit zu berücksichtigen sind. Bei der Nutzung der APPs im APPMODULE bestehen Wechselwirkungen mit vielen Geräten/Verbindungen (z.B. Internet) in der Anlage die Risiken bewirken können. Gerade der Ausfall einzelner Geräte oder Funktionen oder Verbindungen kann zur Nichtfunktion der Anlage führen. Die Minderung der Risiken kann in unterschiedlicher Weise geschehen und hängt von der Anlage und den Kundenwünschen ab.

Diese Maßnahmen müssen aber die notwendige Unabhängigkeit vom Betrieb der Anlage (APP MODULE mit APP) haben und immer verfügbar sein.

///
