Mit KNXnet/IP Tunneling wird ein direkter KNXnet/IP-Zugang zum LOGIKMODULE bereitgestellt.
Eine solche Verbindung kann beispielsweise verwendet werden, um mit der ETS auf die KNX-Installation zuzugreifen.
Das LOGIKMODULE arbeitet dabei als KNXnet/IP-Tunneling-Server.
Die Kommunikation erfolgt über eine Unicast-Verbindung über UDP-Port 3671.
KNXnet/IP-Tunneling-Adresse

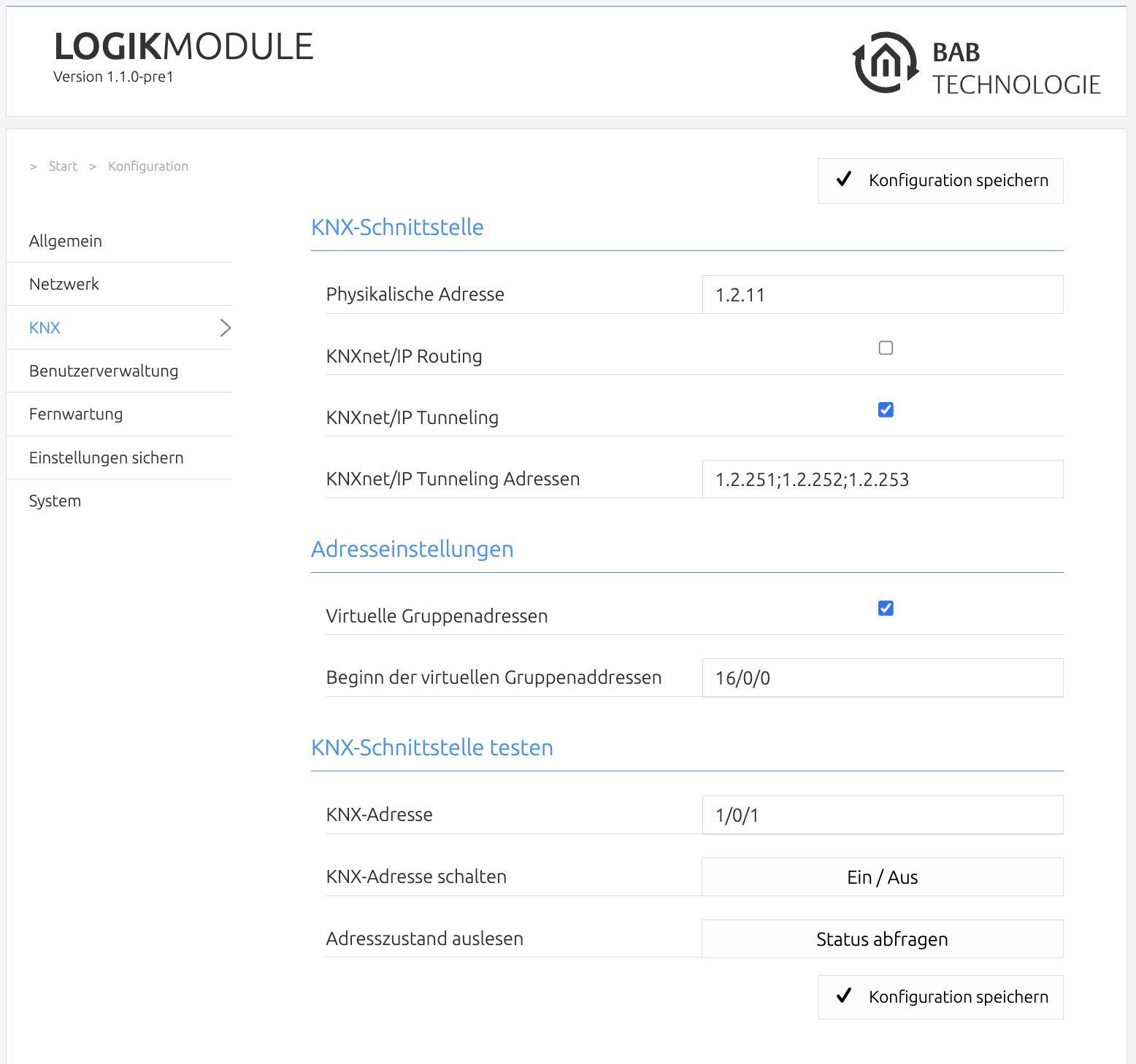

Nach dem Aktivieren von KNXnet/IP Tunneling werden die Einstellungen für die Tunneling-Adressen eingeblendet.
Für jede Tunneling-Verbindung wird eine eigene physikalische KNX-Adresse verwendet.
Die Tunneling-Adressen können beispielsweise für die Nutzung des LOGIKMODULE als KNXnet/IP-Schnittstelle für die ETS verwendet werden.
Klicken Sie nach Abschluss der Konfiguration auf Konfiguration speichern.
Hinweis
Eine Tunneling-Adresse darf weder mit der physikalischen Adresse des LOGIKMODULE übereinstimmen noch von einem anderen KNX-Teilnehmer in der Linie verwendet werden.
Außerdem darf für eine Tunneling-Verbindung keine Adresse verwendet werden, die der Adressstruktur eines Bereichs- oder Linienkopplers entspricht.
Nicht zulässig sind daher beispielsweise:
-
Bereichskoppler:
x.0.0 -
Linienkoppler:
x.y.0
Verwenden Sie für Tunneling-Verbindungen ausschließlich freie physikalische Teilnehmeradressen innerhalb der jeweiligen Linie.
///
