Das LOGIKMODULE unterstützt einen virtuellen Gruppenadressbereich.
Virtuelle Gruppenadressen können innerhalb des LOGIKMODULE zur internen Kommunikation verwendet werden, ohne dass die entsprechenden Telegramme auf den KNX-Bus übertragen werden.
Dadurch können interne Verknüpfungen realisiert und gleichzeitig die Telegrammlast auf dem KNX-Bus reduziert werden.

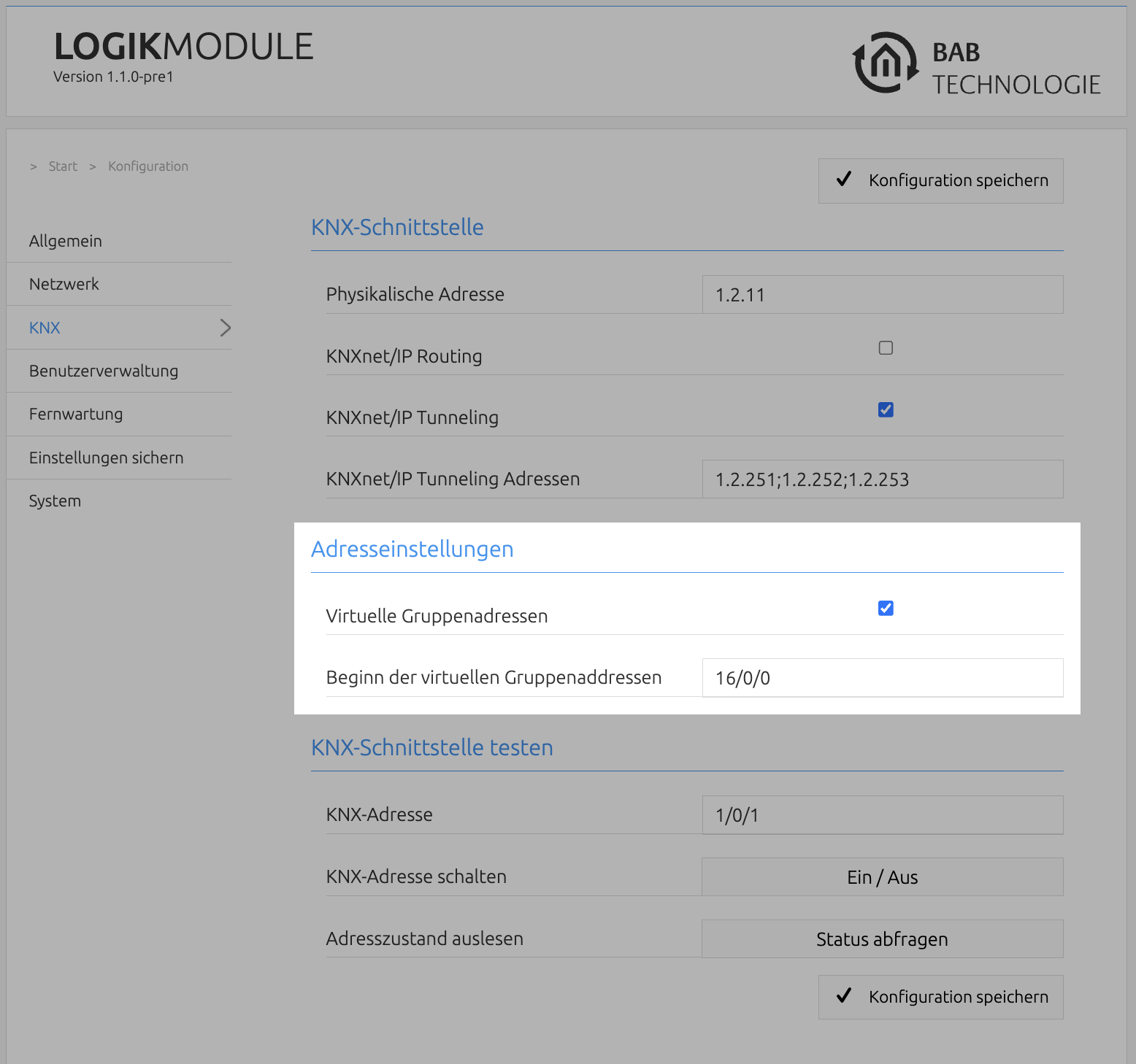

Virtuellen Gruppenadressbereich konfigurieren
Der virtuelle Gruppenadressbereich kann:
-
aktiviert oder deaktiviert werden,
-
mit einer individuellen Startadresse konfiguriert werden.
Werkseitig ist der virtuelle Gruppenadressbereich aktiviert.
Standardmäßig beginnt er bei:
16/0/0
und endet bei:
31/7/255
Ist der virtuelle Gruppenadressbereich aktiviert, kann unter Beginn der virtuellen Gruppenadressen eine andere Startadresse festgelegt werden.
Beispiel
Wird als Beginn der virtuellen Gruppenadressen
31/0/0
eingetragen, werden Gruppenadressen bis einschließlich
30/7/255
auf den KNX-Bus übertragen.
Gruppenadressen von
31/0/0 bis 31/7/255
werden ausschließlich intern im LOGIKMODULE verarbeitet.
Hinweis
Telegramme innerhalb des virtuellen Gruppenadressbereichs werden nicht auf den KNX-Bus übertragen.
Sie können jedoch innerhalb des LOGIKMODULE für interne Kommunikation und Logiken verwendet werden.
Virtuelle Gruppenadressen deaktivieren
Wird die Option Virtuelle Gruppenadressen deaktiviert, verwendet das LOGIKMODULE keinen separaten virtuellen Bereich.
In diesem Fall können Gruppenadressen im gesamten Bereich von
0/0/0 bis 31/7/255
auf den KNX-Bus übertragen werden.
Hinweis
Durch das Deaktivieren des virtuellen Gruppenadressbereichs können zusätzliche Telegramme auf den KNX-Bus übertragen werden.
Berücksichtigen Sie dies insbesondere bei umfangreichen Logiken oder Installationen mit hoher Telegrammlast.
///
