LOGIKMODULE KNX
Inbetriebnahme des LOGIKMODULE KNX
Für das LOGIKMODULE KNX (Art.-Nr. 10575) steht keine eigene ETS-Applikation zur Verfügung.
Alle KNX-relevanten Einstellungen werden direkt über das Webinterface des LOGIKMODULE vorgenommen.
Hinweis
Verwenden Sie im ETS-Projekt eine geeignete Dummy-Applikation, um die verwendete physikalische Adresse des LOGIKMODULE zu dokumentieren.
Gehen Sie für die Inbetriebnahme wie folgt vor:
-
Öffnen Sie das Webinterface des LOGIKMODULE und melden Sie sich an.
-
Wechseln Sie zu Konfiguration > KNX.
-

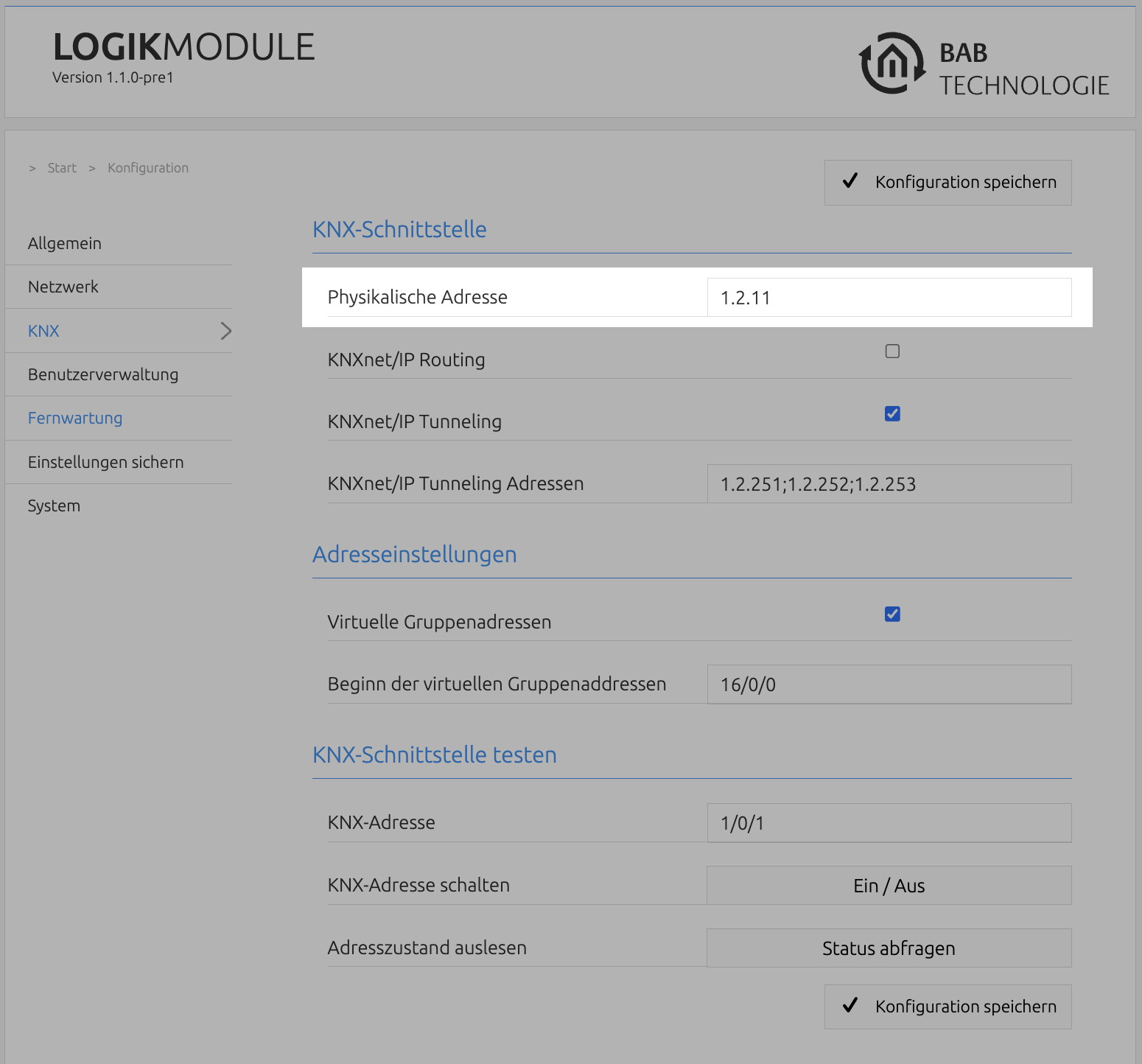

Tragen Sie unter Physikalische Adresse die gewünschte KNX-Adresse ein.
Hinweis
Beachten Sie bei der Vergabe der physikalischen Adresse die Regeln und die Topologie der bestehenden KNX-Installation.
Die physikalische Adresse muss innerhalb der KNX-Linie eindeutig sein.
-

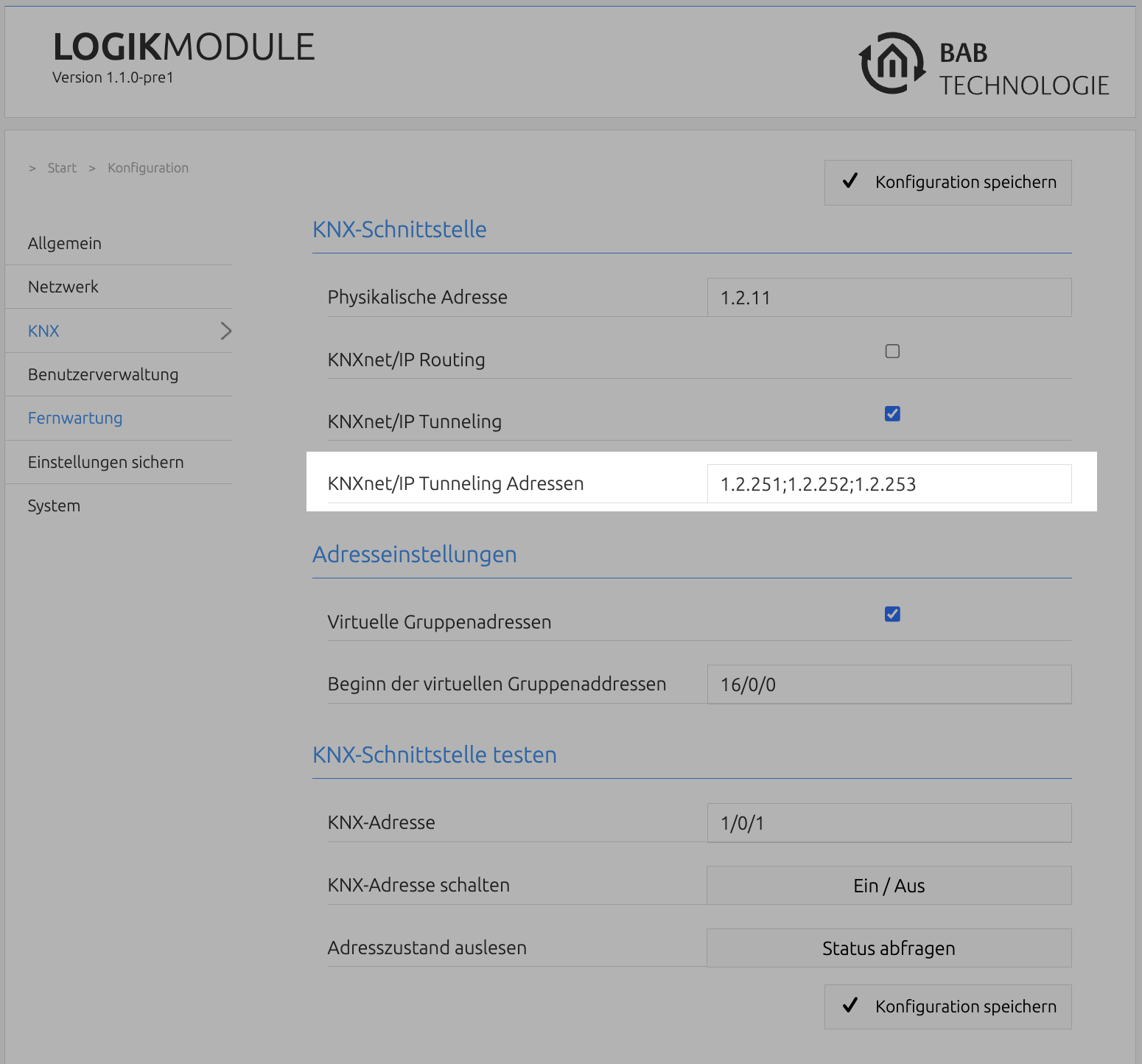

Konfigurieren Sie die benötigten KNXnet/IP-Tunneling-Adressen.
Für die Verwendung des LOGIKMODULE als KNXnet/IP-Schnittstelle für die ETS müssen freie physikalische Adressen für die Tunneling-Verbindungen bereitgestellt werden.
Hinweis
Die Tunneling-Adressen werden für KNXnet/IP-Tunneling-Verbindungen verwendet, beispielsweise wenn das LOGIKMODULE als Schnittstelle für die ETS eingesetzt wird.
Die verwendeten Adressen dürfen nicht bereits von anderen KNX-Teilnehmern in der Linie verwendet werden.
-

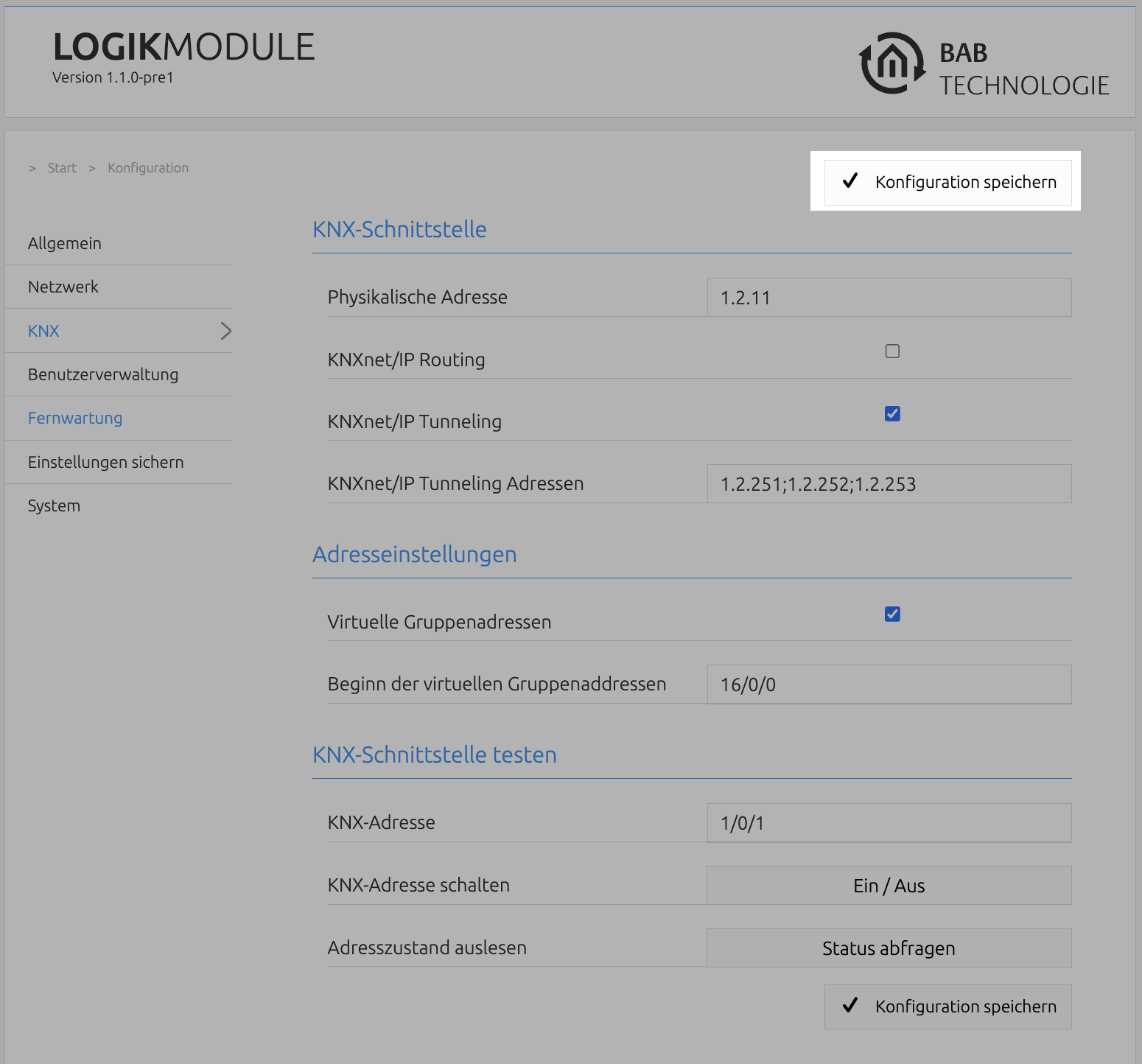

Klicken Sie auf Konfiguration speichern, um die Einstellungen zu übernehmen.
KNX-Konfiguration

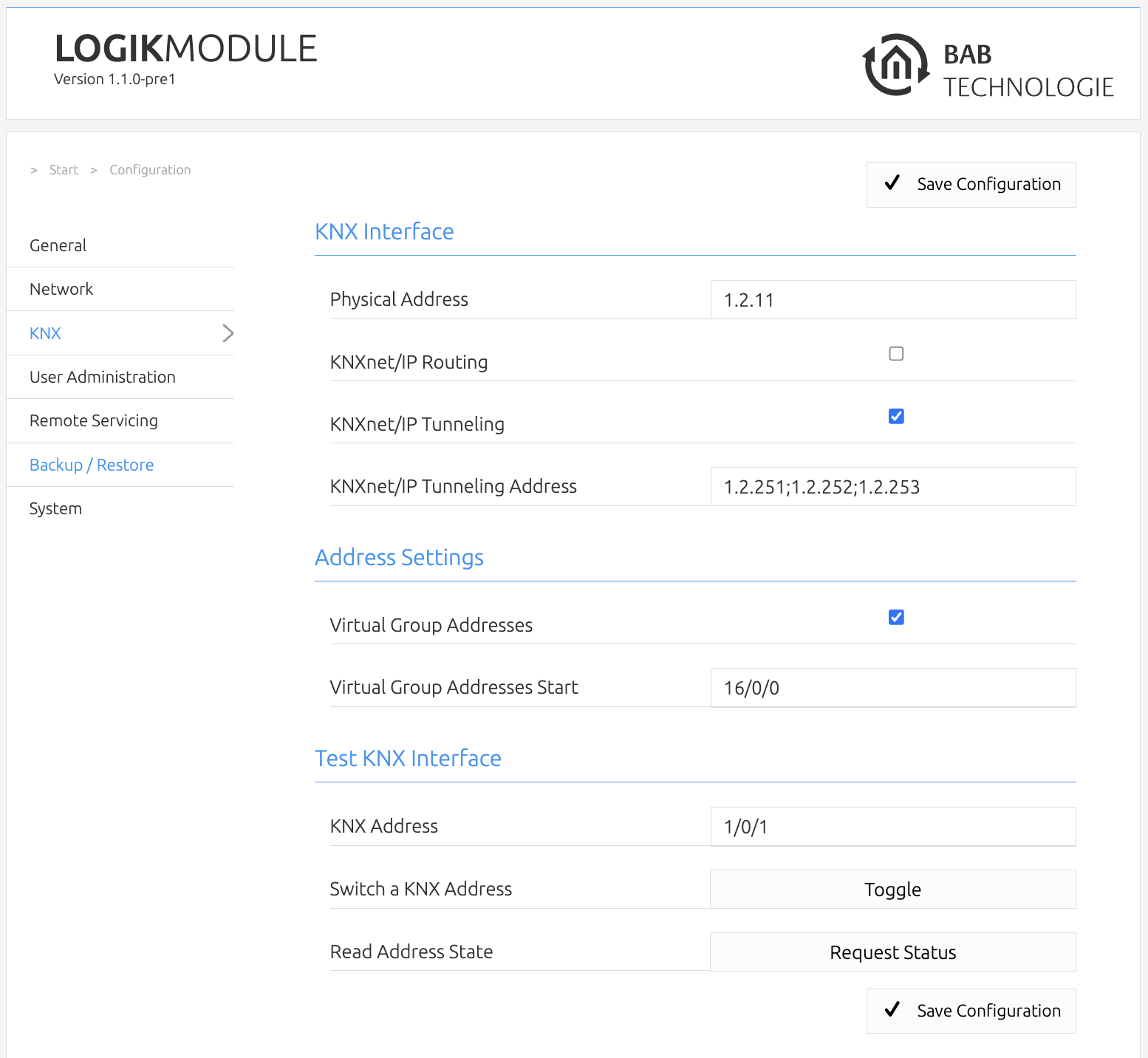

Im Menü Konfiguration > KNX werden die KNX-spezifischen Einstellungen des LOGIKMODULE vorgenommen.
Die verfügbaren Optionen hängen von der verwendeten Gerätevariante und der gewählten KNX-Schnittstelle ab.
Physikalische Adresse
Unter Physikalische Adresse wird die Adresse festgelegt, unter der das LOGIKMODULE innerhalb der KNX-Installation kommuniziert.
Die Adresse sollte entsprechend der KNX-Topologie und dem Einbauort des Geräts vergeben werden.
Achtung
Eine physikalische Adresse darf innerhalb einer KNX-Linie nur einmal vergeben werden.
Prüfen Sie vor der Konfiguration, ob die gewünschte Adresse bereits von einem anderen KNX-Teilnehmer verwendet wird.
///
