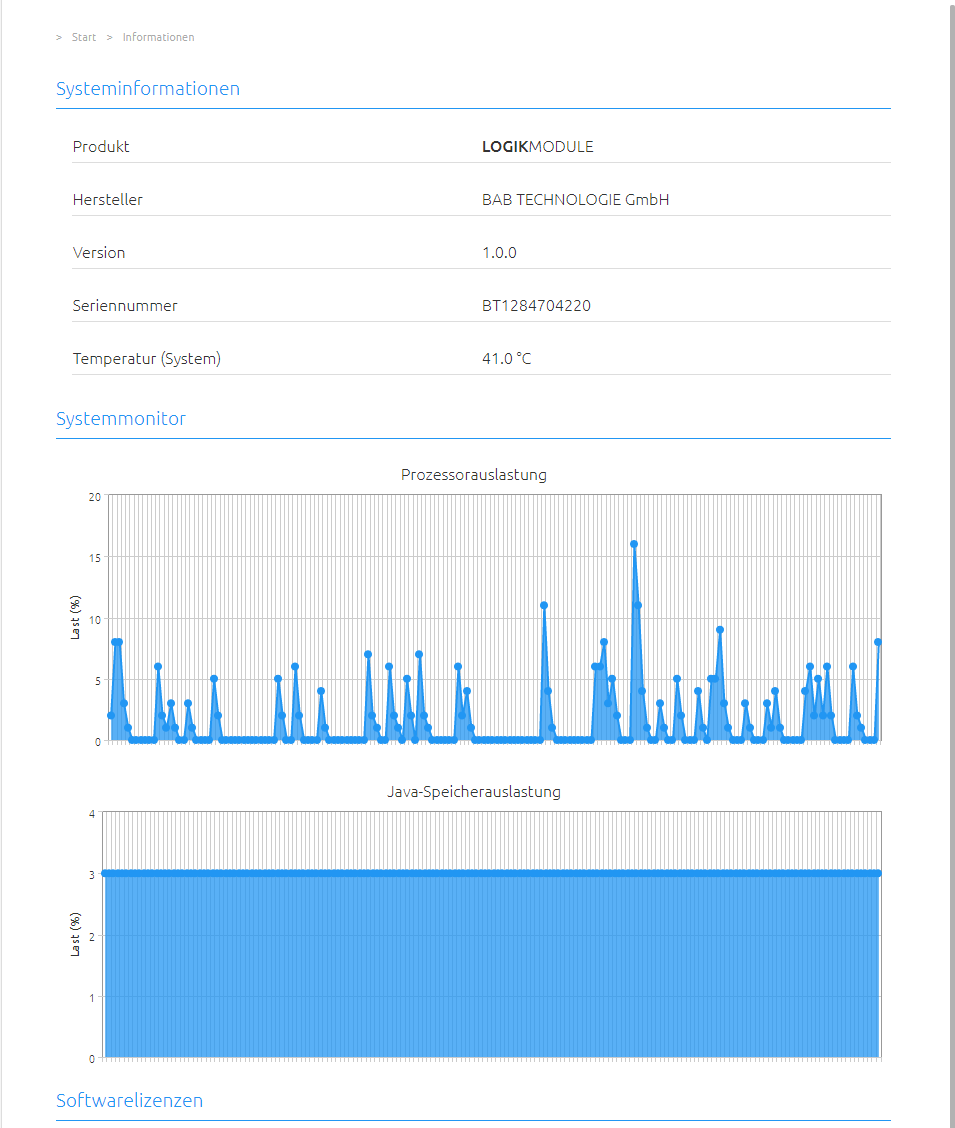

Information
Die Ansicht Information zeigt zentrale System- und Geräteinformationen des LOGIKMODULE.
Sie dient dazu, den aktuellen Gerätestatus zu überprüfen und wichtige Informationen wie Produktbezeichnung, Hersteller, Firmware-Version, Seriennummer und Systemtemperatur einzusehen.
Zusätzlich stehen Informationen zur aktuellen Systemauslastung sowie zu den verwendeten Softwarekomponenten und Lizenzen zur Verfügung.
Geräteinformationen
Im oberen Bereich werden grundlegende Informationen zum LOGIKMODULE angezeigt:
-
Produkt
Bezeichnung des Geräts. -
Hersteller
Hersteller des Geräts. -
Version
Aktuell installierte Firmware-Version. -
Seriennummer
Eindeutige Seriennummer des Geräts. -
Temperatur (System)
Aktuelle interne Systemtemperatur des LOGIKMODULE.
Systemmonitor
Der Bereich Systemmonitor zeigt die aktuelle Auslastung des Geräts grafisch an.
Dazu gehören unter anderem:
-
Prozessorauslastung
Zeigt die aktuelle CPU-Auslastung des Systems. -
Java-Speicherauslastung
Zeigt die aktuelle Speicherauslastung der Java-Laufzeitumgebung.
Die Diagramme erleichtern die Beurteilung der aktuellen Systembelastung und können bei der Analyse von Performance- oder Stabilitätsproblemen hilfreich sein.
Softwarelizenzen
Im Bereich Softwarelizenzen werden Informationen zu den im LOGIKMODULE verwendeten Softwarekomponenten und deren Lizenzbedingungen bereitgestellt.
Hinweis
Die in der Ansicht Information angezeigten Werte dienen in erster Linie zur Systemkontrolle und Diagnose. Änderungen an der Gerätekonfiguration werden in den entsprechenden Bereichen unter Konfiguration vorgenommen.
Anhang
KNX-Datenpunkte
KNX-Datenpunkte beschreiben die innerhalb einer KNX-Installation verwendeten Daten und deren Format.
Die Zuordnung erfolgt über standardisierte KNX-Datenpunkttypen (DPT). Diese legen unter anderem die Datenlänge, die Interpretation des Werts und den zulässigen Wertebereich fest.
Die folgende Übersicht zeigt gebräuchliche EIS-Typen und die zugehörigen KNX-Datenpunkttypen.
|
EIS-Typ |
Beschreibung |
Auflösung |
Datentyp |
Wertebereich |
|---|---|---|---|---|
|
EIS 1 |
Schalten |
1 Bit |
DPT 1.001 |
[0 ... 1] |
|
EIS 2 |
Schalten |
1 Bit |
DPT 1.001 |
[0 ... 1] |
|
EIS 2 |
Dimmen relativ |
4 Bit |
DPT 3.007 |
[Heller ... Dunkler ... Stopp] |
|
EIS 2 |
Dimmwert absolut |
1 Byte |
DPT 5.001 |
[0% ... 100%] (Schrittgröße 0,4%) |
|
EIS 3 |
Zeit |
3 Byte |
DPT10.001 |
|
|
EIS 4 |
Datum |
3 Byte |
DPT 11.001 |
|
|
EIS 5 |
Fließkommazahl |
2 Byte |
DPT 9.xxx |
[-671088.64 ... 670760.96] |
|
EIS 6 |
Skalierung |
1 Byte |
DPT 5.xxx |
[0x ... 255x] (Schrittgröße x) |
|
EIS 6 |
Prozent |
1 Byte |
DPT 5.001 |
[0% ... 100%] (Schrittgröße 0,4%) |
|
EIS 6 |
Winkel |
1 Byte |
DPT 5.003 |
[0° ... 360°] (Schrittgröße 1,41°) |
|
EIS 7 |
Antriebskontrolle Fahrt (Richtung) |
1 Bit |
DTP 1.008 |
[Auf (0) … Ab (1)] |
|
EIS 7 |
Antriebskontrolle Schritt (Richtung) / Stopp |
1 Bit |
DTP 1.007 |
[Auf (0) ... Ab (1)] |
|
EIS 9 |
Fließkommazahl (hohe Genauigkeit) |
4 Byte |
DPT 14.xxx |
[- 3.4028*10^38 ... 3.4028*10^38] |
|
EIS 10 |
Ganzzahl ohne Vorzeichen |
2 Byte |
DPT 7.001 |
[0 ... 65535] |
|
EIS 10 |
Ganzzahl mit Vorzeichen |
2 Byte |
DPT 8.001 |
[-32768 ... 32767] |
|
EIS 11 |
Ganzzahl ohne Vorzeichen (großer Wertebereich) |
4 Byte |
DPT 12.001 |
[0 ... 4294967296] |
|
EIS 11 |
Ganzzahl mit Vorzeichen (großer Wertebereich) |
4 Byte |
DPT 13.001 |
[-2147483648 ... 2147483647] |
|
EIS 14 |
Ganzzahl ohne Vorzeichen (kleiner Wertebereich) |
1 Byte |
DPT 5.010 |
[0 ... 255] |
|
EIS 14 |
Ganzzahl mit Vorzeichen (kleiner Wertebereich) |
1 Byte |
DPT 6.001 |
[-128 ... 127] |
|
EIS 15 |
Zeichenkette (14 ASCII Zeichen) |
14 Byte |
DPT 16.000 |
Zeichen |
EIB/KNX Geräte tauschen fest vorgeschriebene Datenformate untereinander aus. Diese werden in Typen festgelegt.
Die alten Bezeichnungen der Typen lauten EIS (EIB Interworking Standard)
Die neuen Bezeichnungen lauten DPT (Data Point Type)
///
