LOGIKMODULE IP
Kommunikation über KNXnet/IP
Das LOGIKMODULE IP (Art.-Nr. 10571) verfügt über einen integrierten KNXnet/IP-Server.
Die Verbindung zur KNX-Installation erfolgt über das IP-Netzwerk. Hierzu kann KNXnet/IP Routing in Verbindung mit einem separaten KNXnet/IP-Router verwendet werden.
Das LOGIKMODULE IP besitzt keine direkte KNX/TP-Verbindung.
KNXnet/IP konfigurieren
Gehen Sie wie folgt vor:
-

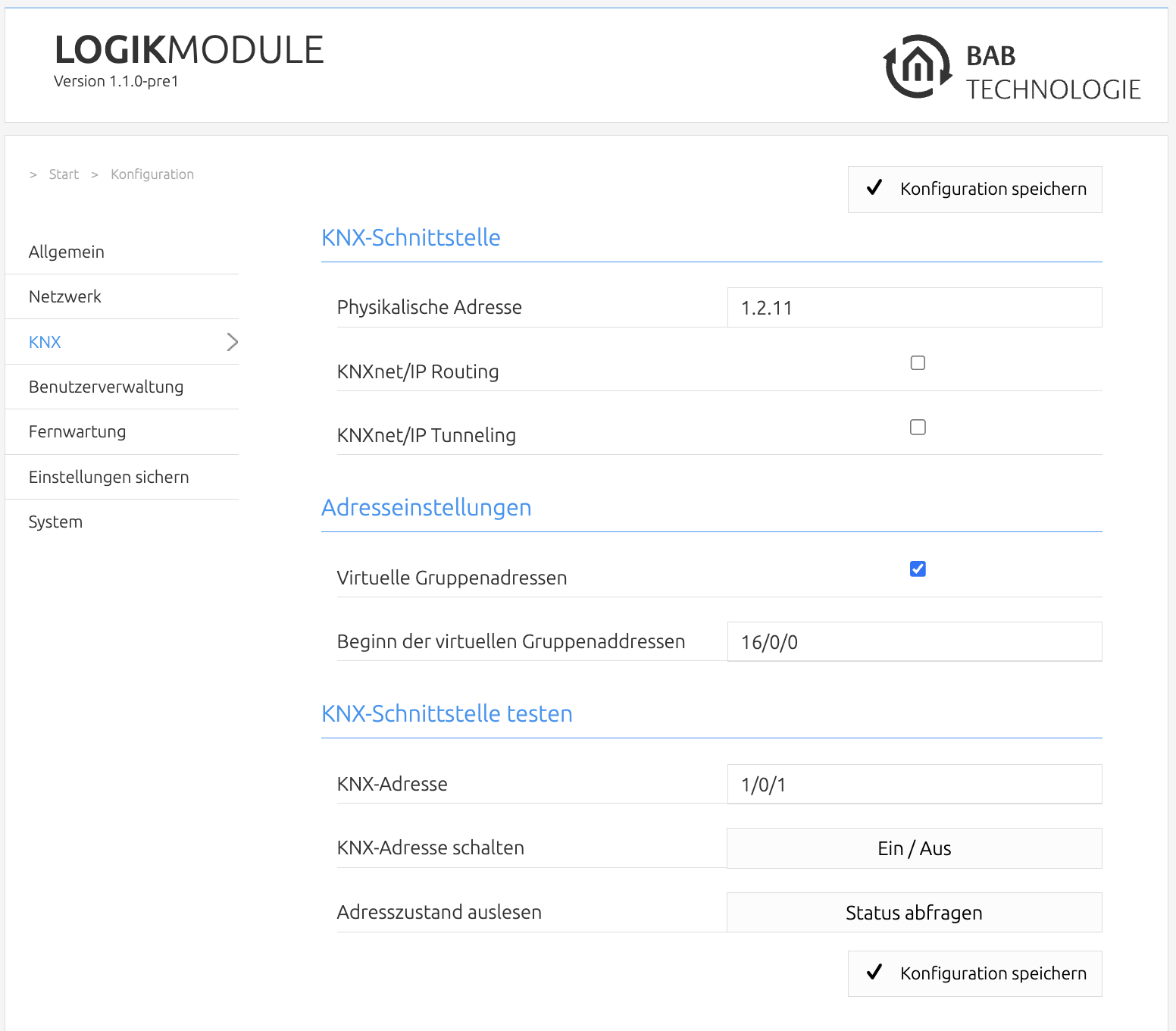

Öffnen Sie das Webinterface des LOGIKMODULE.
-
Wechseln Sie zu Konfiguration > KNX.
-
Wählen Sie unter Schnittstelle auswählen die Option KNXnet/IP.
Anschließend werden die Einstellungen für die KNXnet/IP-Schnittstelle eingeblendet.
Für die Kommunikation mit KNX stehen abhängig von der Konfiguration insbesondere folgende Funktionen zur Verfügung:
-
KNXnet/IP Routing
-
KNXnet/IP Tunneling
-
Tunneling-Adressen
-
Routing- und Filterregeln
Die einzelnen Funktionen werden in den folgenden Abschnitten beschrieben.
///
