Mit KNXnet/IP Routing können KNX-Telegramme über ein IP-Netzwerk übertragen werden.
Die Kommunikation erfolgt über Multicast. Für KNXnet/IP Routing wird die Multicast-Adresse 224.0.23.12 verwendet.
Hinweis
KNXnet/IP Routing funktioniert nur, wenn die beteiligten Netzwerkkomponenten Multicast-Kommunikation zwischen den entsprechenden Teilnehmern zulassen.
In komplexeren Netzwerkstrukturen können zusätzliche Einstellungen an Switches oder Routern erforderlich sein.

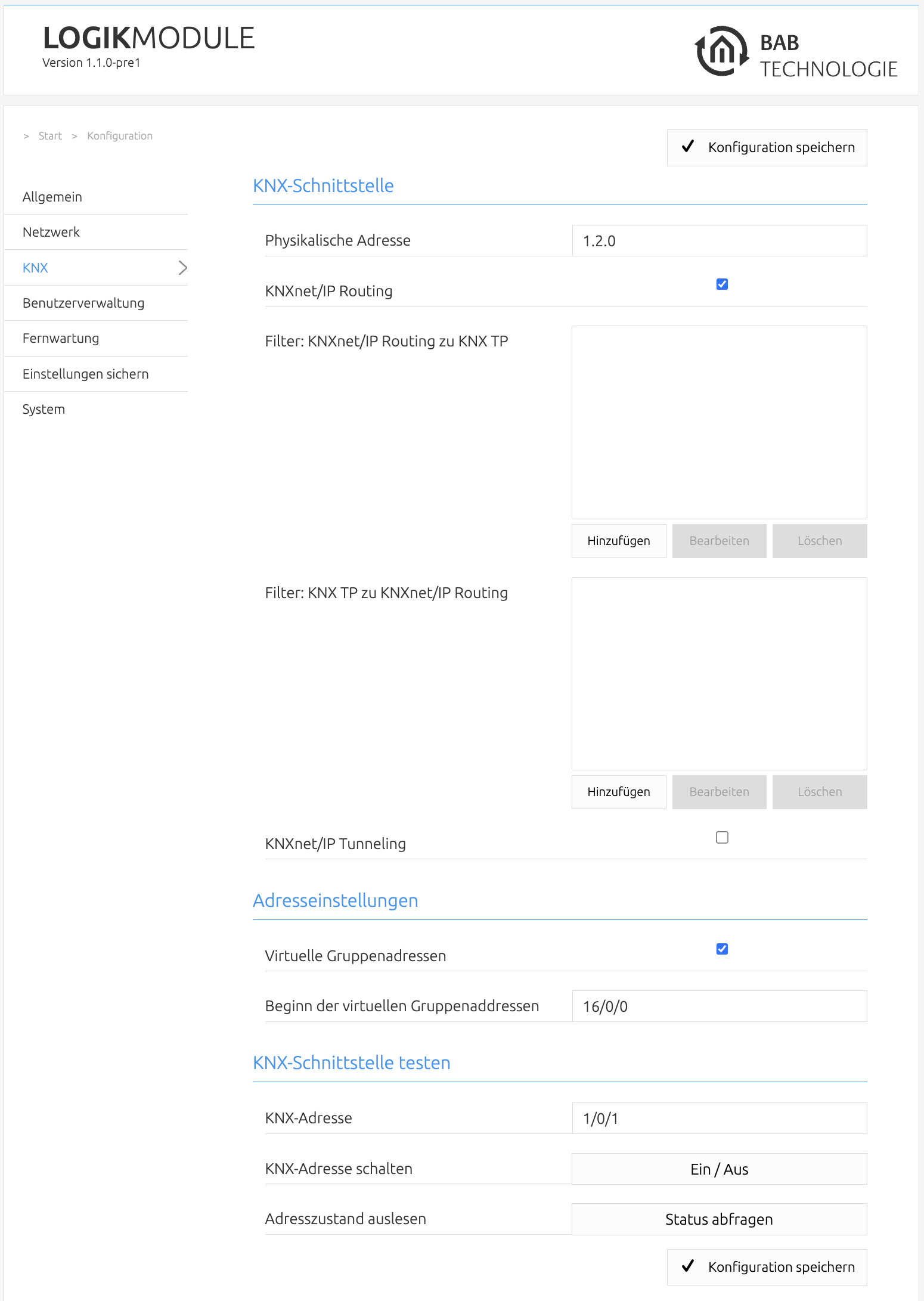

Die Funktion kann unter KNXnet/IP Routing aktiviert werden.
Abhängig von der Konfiguration kann die Verwendung einer zum Linien- oder Bereichskoppler passenden physikalischen Adresse erforderlich sein.
Hinweis zur physikalischen Adresse
Voraussetzung für die Verwendung von KNXnet/IP Routing ist eine zur KNX-Topologie passende physikalische Adresse.
Die physikalische Adresse des LOGIKMODULE muss dabei der Adressstruktur eines Bereichskopplers oder Linienkopplers entsprechen:
-
Bereichskoppler:
x.0.0 -
Linienkoppler:
x.y.0
Dabei stehen x und y für die jeweilige Bereichs- bzw. Liniennummer innerhalb der KNX-Topologie.
Nur wenn eine entsprechend gültige physikalische Adresse vergeben wurde, können die Parameter für KNXnet/IP Routing konfiguriert und verwendet werden.
///
