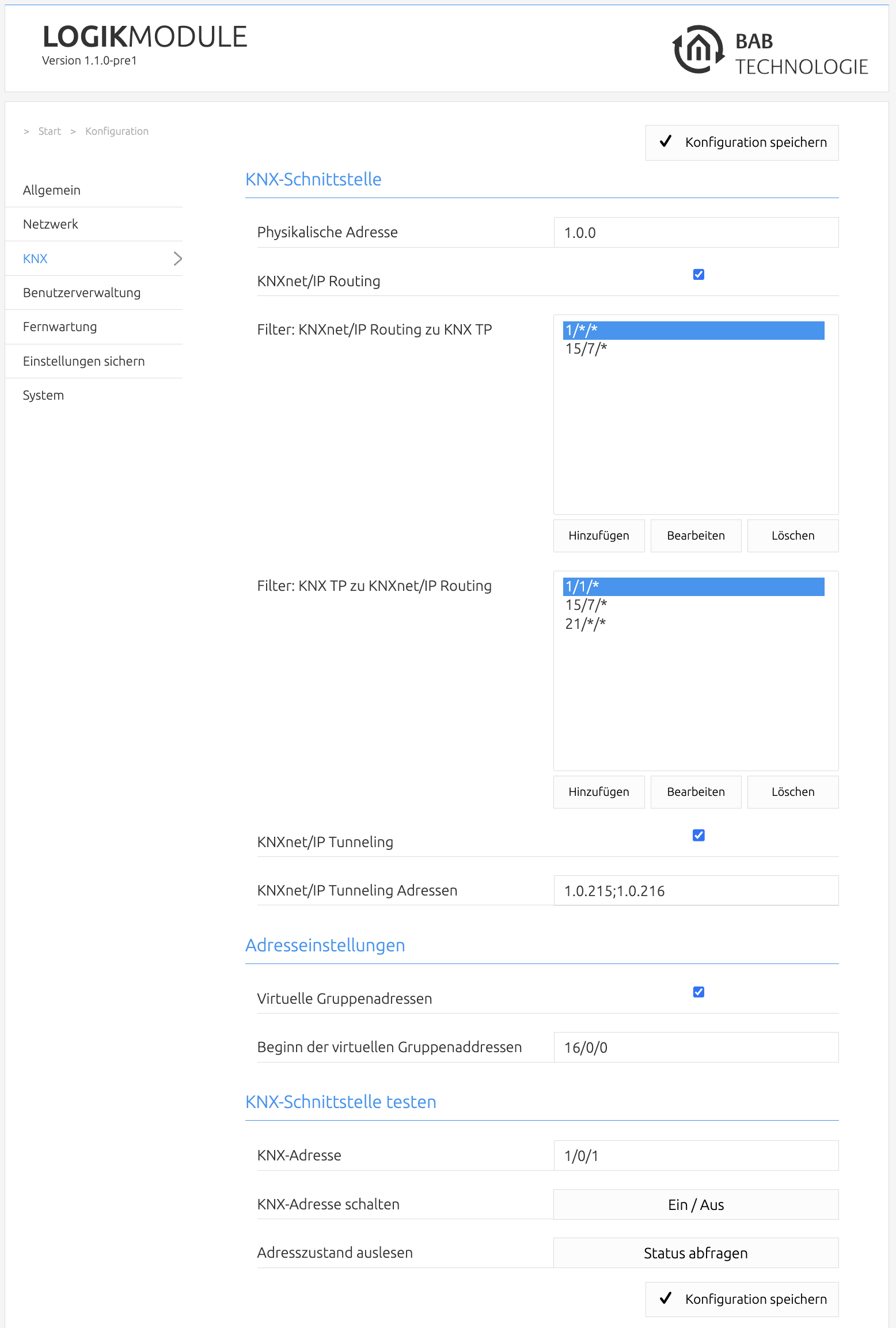

Bei aktiviertem KNXnet/IP Routing können Filter- und Übertragungsregeln für die KNX-Kommunikation konfiguriert werden.
Damit kann gesteuert werden, welche Gruppenadressen zwischen KNXnet/IP und KNX übertragen werden.
Für Sende- und Empfangsrichtung können jeweils bis zu 10 Übertragungsregeln definiert werden.
Übertragungsregeln
Mit Übertragungsregeln kann die Kommunikation zwischen KNXnet/IP und KNX gefiltert und bei Bedarf auf andere Gruppenadressen umgesetzt werden.
Dadurch können beispielsweise:
-
bestimmte Gruppenadressbereiche gezielt weitergeleitet werden,
-
nicht benötigte Telegramme gefiltert werden,
-
Adressüberschneidungen vermieden werden,
-
reale Gruppenadressen auf virtuelle Gruppenadressen umgesetzt werden.
Für die Definition der Regeln kann das Platzhalterzeichen * verwendet werden.
Der Platzhalter steht abhängig von seiner Position für den jeweiligen Teil der KNX-Gruppenadresse.
Beispiele
|
Regel |
Bedeutung |
|---|---|
|
|
Alle Gruppenadressen werden unverändert übertragen. |
|
|
Alle Gruppenadressen der Hauptgruppe 6 werden unverändert übertragen. |
|
|
Alle Gruppenadressen der Hauptgruppe 7 werden auf die virtuelle Hauptgruppe 17 umgesetzt. |
|
|
Gruppenadressen mit der Unteradresse 1 werden entsprechend weitergeleitet. |
Achtung
Werden keine Filterregeln eingetragen, erfolgt keine Filterung der Telegramme. Dies entspricht einer vollständigen Weiterleitung wie bei der Filterregel */*/* -> */*/*.
In diesem Fall werden alle Gruppenadressen in beide Richtungen übertragen.
Verwenden Sie Filterregeln, wenn die KNX-Kommunikation gezielt eingeschränkt oder Gruppenadressen umgesetzt werden sollen.
///
