Gruppenadressen aus der ETS exportieren (ESF Datei)
Sollen die Gruppenadressen aus dem zu visualisierenden Projekt auf den EIBPORT übertragen werden, müssen die Gruppenadressen mit dem OPC-Export des ETS3-Clients in eine ESF-Datei exportiert werden. Dabei werden alle Gruppenadressen in die ESF-Datei geschrieben, die im Projekt verbunden sind.
Export aus der ETS5
Um die die Gruppenadressen aus der ETS5 zu exportieren muss wie folgt vorgegangen werden:

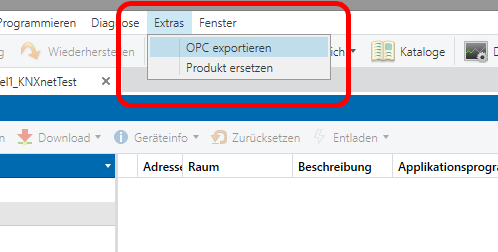

ETS 5 – ESF-Export
Öffnen Sie das entsprechende Projekt
Öffnen Sie das Menü „Extras“ > „OPC exportieren“ und wählen Sie den gewünschten Speicherplatz aus
Export aus der ETS 4
Um den *.esf Export aus der ETS 4 anzustoßen muss das gewünschte Projekt zunächst geöffnet werden. In der Projektübersicht kann dann über das Menü „Extras“ > „OPC exportieren“ eine *.esf Datei an einem beliebigen Ort abgelegt werden.

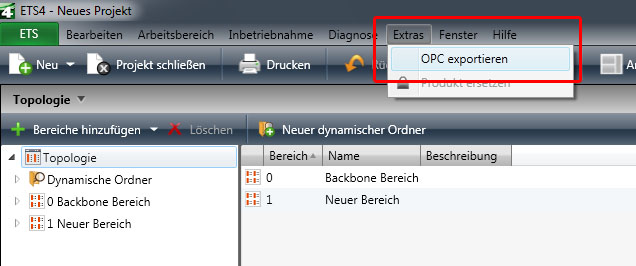

ETS 4 - ESF Export
Die ESF-Datei kann im Editor über „ESF-Upload & Datenpflege“ in den EIBPORT geladen werden. Dort ist es auch möglich die Eintragungen ggf. noch zu verändern.
Export aus der ETS 3
Um die die Gruppenadressen aus der ETS3 zu exportieren, muss wie folgt vorgegangen werden:

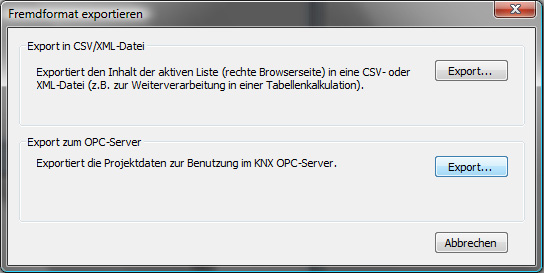

Im Menu Datei -> Datenaustausch (z.B. OPC) … wählen. Es erscheint der Dialog „Fremdformat exportieren“. Dort die zweite Option Export… unter „Export zum OPC-Server“ auswählen, und einen Speicherort bestimmen. Das Ergebnis des Exports ist eine *.esf Datei.
ETS - ESF Datei exportieren
Adressstruktur SEIT ETS 4
Eingeschränkte Kompatibilität seit ETS4! Bitte verwenden Sie ab der ETS4 nur die in der ETS2/3 üblichen dreistufigen bzw. zweistufigen Gruppenadressstruktur. Eine Verwendung mit dem erweiterten Gruppenadressbereich bzw. der freien Gruppenadressstruktur ist nicht möglich.
