EIBPORT als ETS-Inbetriebnahme Schnittstelle nutzen
Um den EIBPORT als Inbetriebnahme Schnittstelle für die ETS zu nutzen, verwenden Sie bitte das „KNXnet/IP Tunneling“-Protokoll. Die Verbindung kann sowohl lokal als auch über das Internet/Intranet hergestellt werden. Letzteres erfordert eine vorherige Freigabe der Kommunikation in der Firewall.
EIBPORT Einstellungen

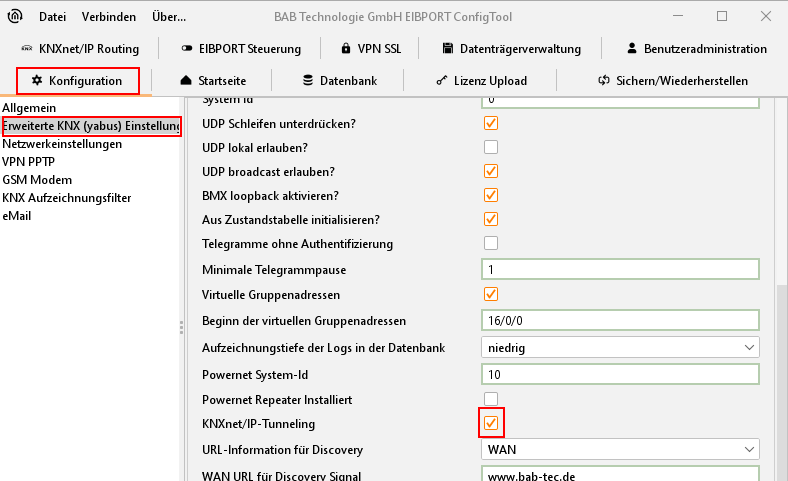

Aktivieren Sie im EIBPORT unter „System“ > „Konfiguration“ > „Erweiterte EIB (yabus) Einstellungen“ die Option „KNXnet/IP Tunneling“. Die KNXnet/IP Tunneling Verbindung der ETS benötigt zur Kommunikation zwei freie (virtuelle) physikalische Adressen im KNX-Netzwerk. Die Adressen werden nur temporär für die „Tunneling“-Verbindung genutzt. Daher werden Sie im EIBPORT separat neben der eigentlichen physikalischen Adresse (phys. Adresse der BCU) konfiguriert. Siehe Kapitel Physikalische Adresse.
Um das Protokoll zu aktivieren, gibt es ein Kontrollkästchen welches im Menü „Erweiterte EIB (yabus) Einstellungen“ ganz unten zu finden ist. Siehe auch Kapitel KNXnet/IP Tunneling
KNXnet/IP Tunneling aktivieren
ETS-Einstellungen
In der ETS 5 wechseln Sie in das Menü „Bus“ > „Schnittstellen“.
Suchen Sie den EIBPORT anhand des eibPort Namens und anhand der IP-Adresse
Markieren Sie das gewünschte Gerät und führen Sie den „Test“ durch.
Nach erfolgreichem Test wählen Sie die Schnittstelle für die ETS dauerhaft aus, indem Sie auf „Auswählen“ klicken.
Die ETS verwendet diese Schnittstelle dann automatisch für alle KNXnet/IP Tunneling relevanten Verbindungen.
Verbindungsherstellung über das Internet
Für eine Verbindung über das Internet braucht der EIBPORT ein gültiges „Standard Gateway“ in seinen Netzwerkeinstellungen. Des Weiteren müssen in dem Router vor Ort die Firewall bzw. NAT-Regeln entsprechend angepasst sein. Die Kommunikation zwischen EIBPORT und ETS findet auf dem UDP-Port 3671 statt! In der ETS muss die IP-Adresse manuell in das vorgesehene Feld eintragen werden, da eine automatische Suche nach den Geräten nicht über das Internet funktioniert. Des Weiteren muss bei einer Verbindung über das Internet der „NAT-Modus“ aktiviert werden.
Einstellungen in der ETS 3 & 4

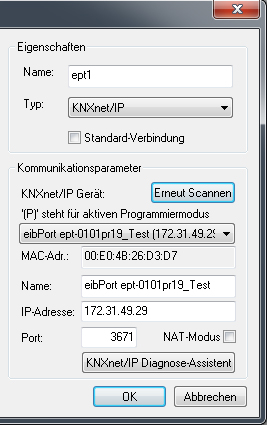

Öffnen Sie in der ETS das Menü „Extras“ > „Optionen“ > „Kommunikation“ und drücken auf „Schnittstelle konfigurieren“.
Wählen Sie als Protokoll Typ „KNXnet/IP“ aus.
Geben Sie die Adresse des EIBPORT manuell an.
ETS - KNXnet/IP Tunneling
