Ein Modbus-TCP-Gerät fasst die Verbindungseinstellungen zu einem Modbus-TCP-Teilnehmer zusammen. Für jedes angelegte Gerät können mehrere Modbus-TCP-Datenpunkte konfiguriert werden.

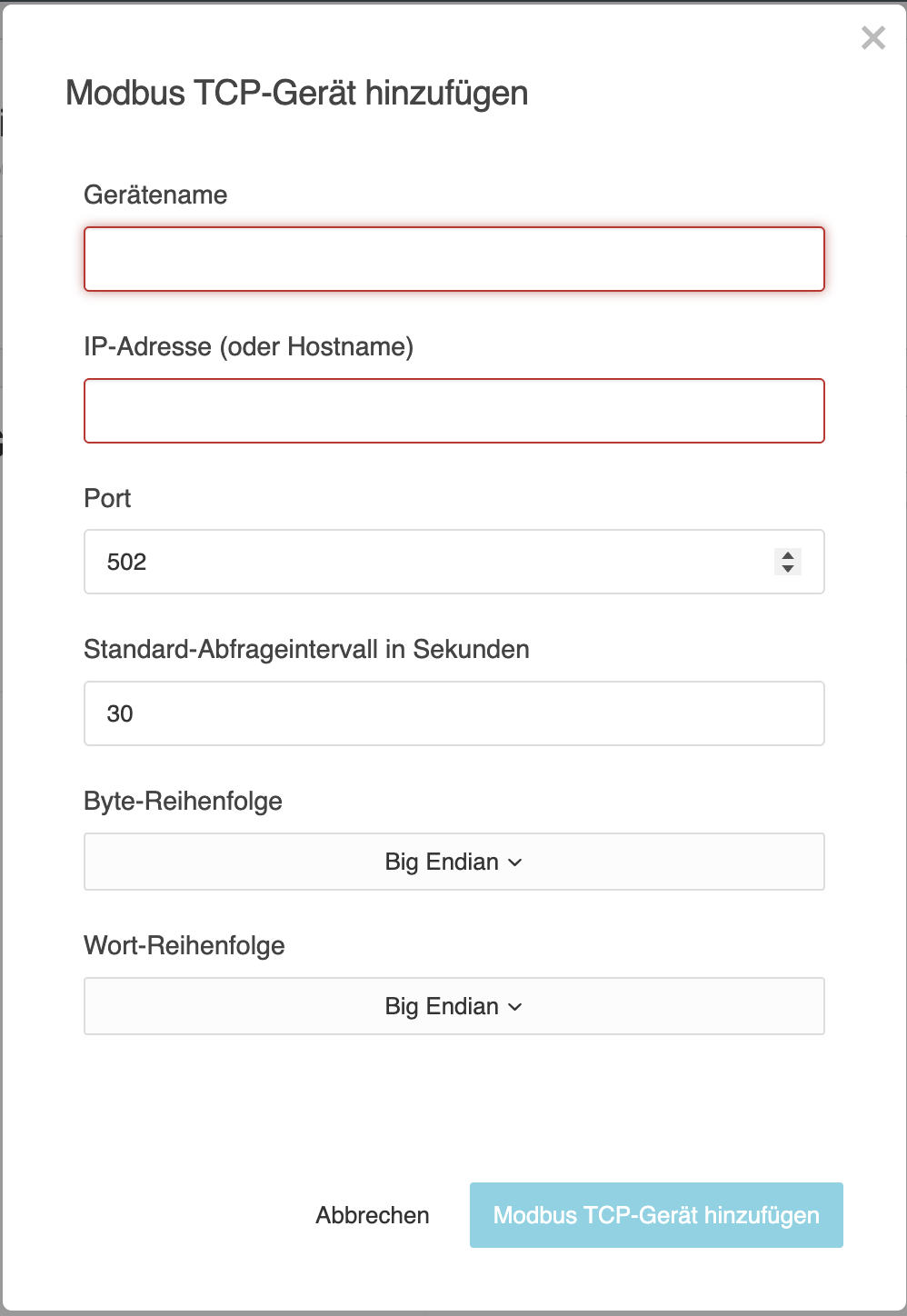

Über die Schaltfläche + Gerät hinzufügen wird ein neues Modbus-TCP-Gerät angelegt.
Es können maximal 20 Modbus-TCP-Geräte angelegt werden.
Ein Modbus-TCP-Gerät kann nur gespeichert werden, wenn Gerätename, IP-Adresse bzw. Hostname und Port gültig angegeben sind.
Parameter
Gerätename
Geben Sie einen eindeutigen Namen für das Modbus-TCP-Gerät ein, damit es in der Übersicht eindeutig identifiziert werden kann.
Der Gerätename wird außerdem in den Auswahllisten der Logikelemente Modbus TCP Werteingang und Modbus TCP Wertausgang verwendet.
IP-Adresse oder Hostname
Geben Sie die IP-Adresse oder den Hostnamen des Modbus-TCP-Geräts ein, über den die Verbindung hergestellt werden soll.
Port
Geben Sie den Port des Modbus-TCP-Geräts an, über den die Verbindung hergestellt wird.
Der Standardport für Modbus TCP ist 502.
Standard-Abfrageintervall in Sekunden
Mit diesem Parameter wird das Standard-Abfrageintervall für die Datenpunkte des jeweiligen Modbus-TCP-Geräts festgelegt.
Das Abfrageintervall bestimmt, in welchem zeitlichen Abstand die konfigurierten Datenpunkte ausgelesen werden. Die Angabe erfolgt in Sekunden.
Das konfigurierte Standardintervall wird für alle zugehörigen Modbus-TCP-Datenpunkte verwendet, sofern für einen Datenpunkt kein individuelles Abfrageintervall festgelegt wurde.
Hinweis
Ein kürzeres Abfrageintervall ermöglicht eine schnellere Aktualisierung der Werte, erhöht jedoch gleichzeitig die Kommunikationslast zwischen dem LOGIKEDITOR und dem Modbus-TCP-Gerät.
Byte-Reihenfolge
Wählen Sie die Byte-Reihenfolge (Endianness) für die Verarbeitung der Modbus-Daten.
Diese Einstellung bestimmt, in welcher Reihenfolge die einzelnen Bytes interpretiert werden, und muss mit der Konfiguration des Modbus-TCP-Geräts übereinstimmen.
Folgende Optionen stehen zur Verfügung:
-
Big Endian
-
Little Endian
Wort-Reihenfolge
Wählen Sie die Reihenfolge der 16-Bit-Wörter bei der Verarbeitung von 32-Bit- oder 64-Bit-Werten.
Diese Einstellung bestimmt, in welcher Reihenfolge die einzelnen Wörter interpretiert werden, und muss mit der Konfiguration des Modbus-TCP-Geräts übereinstimmen.
Folgende Optionen stehen zur Verfügung:
-
Big Endian
-
Little Endian
Verwaltung
+ Gerät hinzufügen
Klicken Sie auf + Gerät hinzufügen, um ein neues Modbus-TCP-Gerät anzulegen.
Kopieren
Über das Kopieren-Symbol kann ein vorhandenes Modbus-TCP-Gerät einschließlich seiner Datenpunkte dupliziert werden.
Das kopierte Gerät wird als neuer Eintrag angelegt und erhält im Namen den Zusatz Kopie von ….
Die IP-Adresse bzw. der Hostname wird beim Kopieren nicht übernommen und muss für das neue Modbus-TCP-Gerät erneut eingetragen werden.
Hinweis
Beim Kopieren werden die zugehörigen Modbus-TCP-Datenpunkte und deren Konfiguration übernommen. Prüfen Sie die kopierten Einstellungen und passen Sie diese bei Bedarf an das neue Gerät an.
Löschen
Über das Mülltonnen-Symbol wird das ausgewählte Modbus-TCP-Gerät entfernt.
Vor dem Löschen prüft der LOGIKEDITOR, ob das Modbus-TCP-Gerät innerhalb von Logikgruppen verwendet wird.
-
Wird das Gerät in einer aktiven Online-Logikgruppe verwendet, kann es nicht gelöscht werden.
-
Wird das Gerät ausschließlich in einer Arbeitskopie verwendet, kann es gelöscht werden. Die betroffenen Logikgruppen werden dadurch jedoch beeinflusst.
Achtung
Beim Löschen eines Modbus-TCP-Geräts werden auch alle zugehörigen Modbus-TCP-Datenpunkte gelöscht.
Prüfen Sie vor dem Löschen, ob das Gerät oder dessen Datenpunkte in Logikgruppen verwendet werden.
///
