Elemente „Modbus TCP Werteingang“ und „Modbus TCP Wertausgang“
Neben den Elementen Werteeingang und Werteausgang für KNX-Datenpunkte stehen im LOGIKEDITOR separate Logikelemente für Modbus TCP zur Verfügung.
Die Elemente Modbus TCP Werteingang und Modbus TCP Wertausgang dienen innerhalb von Logikgruppen als Schnittstelle zu den konfigurierten Modbus-TCP-Datenpunkten.
Modbus-TCP-Datenpunkte werden ähnlich wie KNX-Datenpunkte innerhalb von Logikgruppen verwendet und ermöglichen den Austausch von Werten zwischen Modbus-TCP-Geräten und der Logik.
LOGIKEDITOR Element „Modbus TCP Werteingang“
Der Modbus TCP Werteingang dient zum Einlesen von Werten aus einem Modbus-TCP-Gerät in eine Logikgruppe.
Der ausgewählte Modbus-TCP-Datenpunkt wird entsprechend dem konfigurierten Abfrageintervall zyklisch ausgelesen. Der aktuelle Wert steht anschließend innerhalb der Logikgruppe zur weiteren Verarbeitung zur Verfügung.
LOGIKEDITOR Element „Modbus TCP Wertausgang“
Der Modbus TCP Wertausgang dient zum Schreiben von Werten aus einer Logikgruppe auf ein Modbus-TCP-Gerät.
Ändert sich der am Werteausgang anliegende Logikwert, wird dieser über den zugewiesenen Modbus-TCP-Datenpunkt an das entsprechende Gerät übertragen.
Hinweis
Im Modbus TCP Wertausgang können ausschließlich schreibbare Modbus-TCP-Datenpunkte ausgewählt werden.
Schreibzugriffe sind für folgende Registertypen möglich:
-
Coil
-
Holding Register
Discrete Input und Input Register sind ausschließlich lesbar und stehen daher im Modbus TCP Wertausgang nicht zur Auswahl.

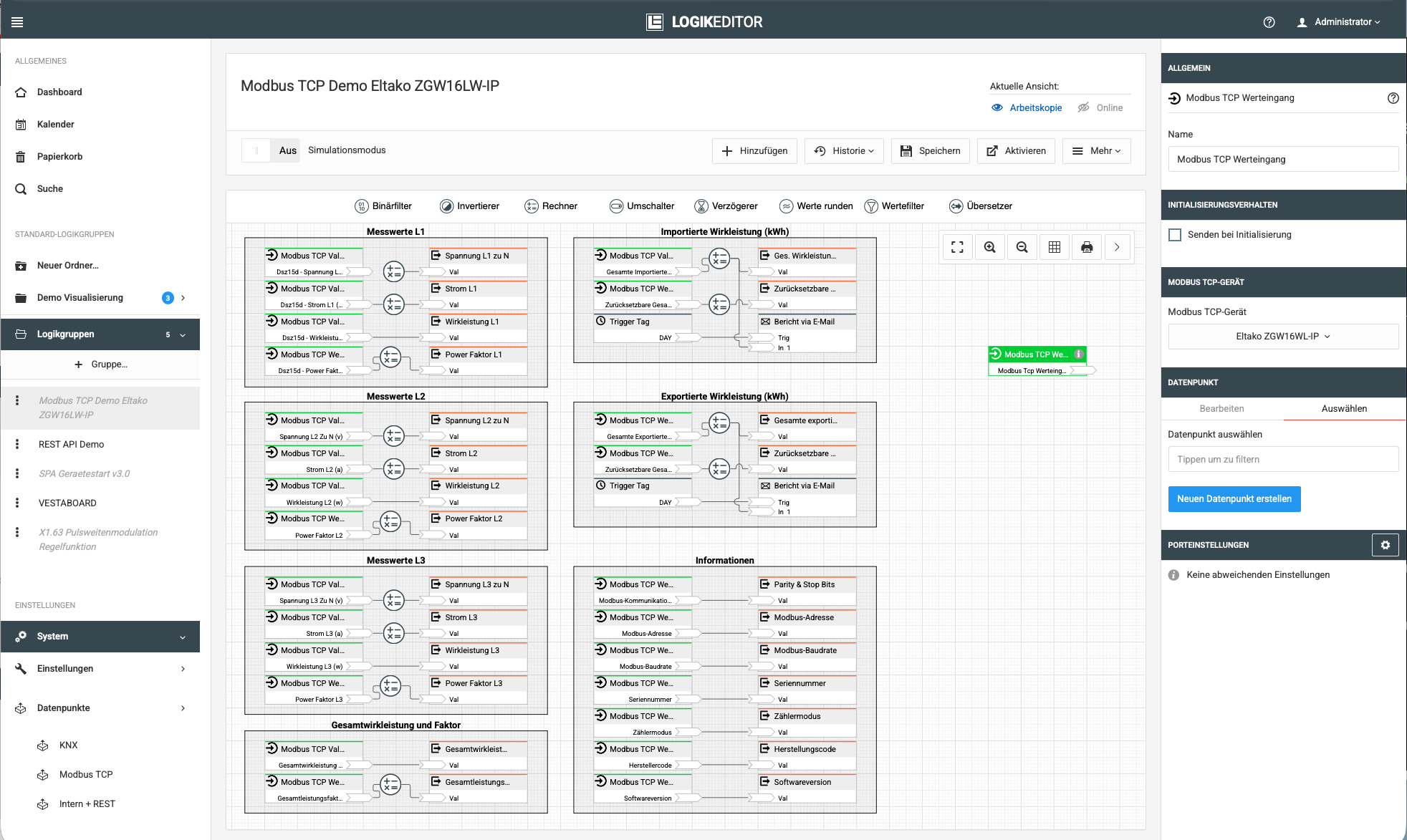

Modbus TCP Element in der Logikgruppe verknüpfen
Die Elemente Modbus TCP Werteingang und Modbus TCP Wertausgang werden wie andere Ein- und Ausgänge innerhalb einer Logikgruppe hinzugefügt und konfiguriert.
Für jedes Element erfolgt die Zuordnung in zwei Schritten:
-
Wählen Sie unter MODBUS TCP-GERÄT das gewünschte Modbus-TCP-Gerät aus.
-
Wählen Sie anschließend unter DATENPUNKT den gewünschten Modbus-TCP-Datenpunkt aus, der diesem Gerät zugeordnet ist.
Damit wird festgelegt, welcher Modbus-Wert in die Logik eingelesen bzw. aus der Logik an das Modbus-TCP-Gerät übertragen wird.
Ist einem Modbus-TCP-Gerät nur ein einziger Datenpunkt zugeordnet, wird dieser automatisch ausgewählt.
Im Modbus TCP-Wertausgang können ausschließlich Modbus Datenpunkte ausgewählt werden, die schreibbar sind. Dazu gehören die Register vom Typ „Coil“ sowie „Holding Register“.
///
