Modbus TCP-Geräte prüfen und Datenpunkte abfragen

Mit der integrierten Testfunktion können konfigurierte Modbus-TCP-Geräte und deren Datenpunkte überprüft werden.

Damit lässt sich feststellen, ob ein Modbus-TCP-Gerät im Netzwerk erreichbar ist und ob die konfigurierten Datenpunkte die erwarteten Werte liefern. Auf diese Weise können beispielsweise Registertyp, Registeradresse und Datentyp direkt überprüft werden.

Die Testfunktion unterstützt dabei, Konfigurationsfehler frühzeitig zu erkennen und Einstellungen zu überprüfen, bevor sie dauerhaft übernommen werden.

Hinweis

Werte eines Datenpunkts können über Status aktualisieren nur ausgelesen werden, wenn das zugehörige Modbus-TCP-Gerät verbunden ist.

Ein Modbus-TCP-Gerät gilt als verbunden, wenn mindestens einer seiner Datenpunkte in einer aktiven Logikgruppe verwendet wird.


Funktion

Für die Testfunktion stehen zwei Schaltflächen zur Verfügung:

  • Status aktualisieren

  • Änderungen testen

Abhängig vom aktuellen Zustand der Konfiguration ist jeweils nur eine der beiden Schaltflächen aktiv.

Status aktualisieren

Mit Status aktualisieren wird die aktuell gespeicherte Konfiguration geprüft.

Dabei können:

  • der Verbindungsstatus des Modbus-TCP-Geräts überprüft,

  • die Erreichbarkeit des Geräts geprüft,

  • die aktuellen Werte bereits konfigurierter Datenpunkte ausgelesen werden.

Änderungen testen

Mit Änderungen testen können noch nicht gespeicherte Änderungen an der Konfiguration überprüft werden.

Dadurch lassen sich beispielsweise Änderungen an folgenden Parametern unmittelbar testen:

  • IP-Adresse oder Hostname

  • Port

  • Unit ID

  • Registertyp

  • Registeradresse

  • Datentyp

Die geänderte Konfiguration muss hierfür nicht zuvor gespeichert oder in einer aktiven Logikgruppe verwendet werden.

Hinweis

Änderungen testen eignet sich insbesondere zum Prüfen neuer oder geänderter Einstellungen, bevor diese mit Speichern in die Arbeitskopie übernommen werden.

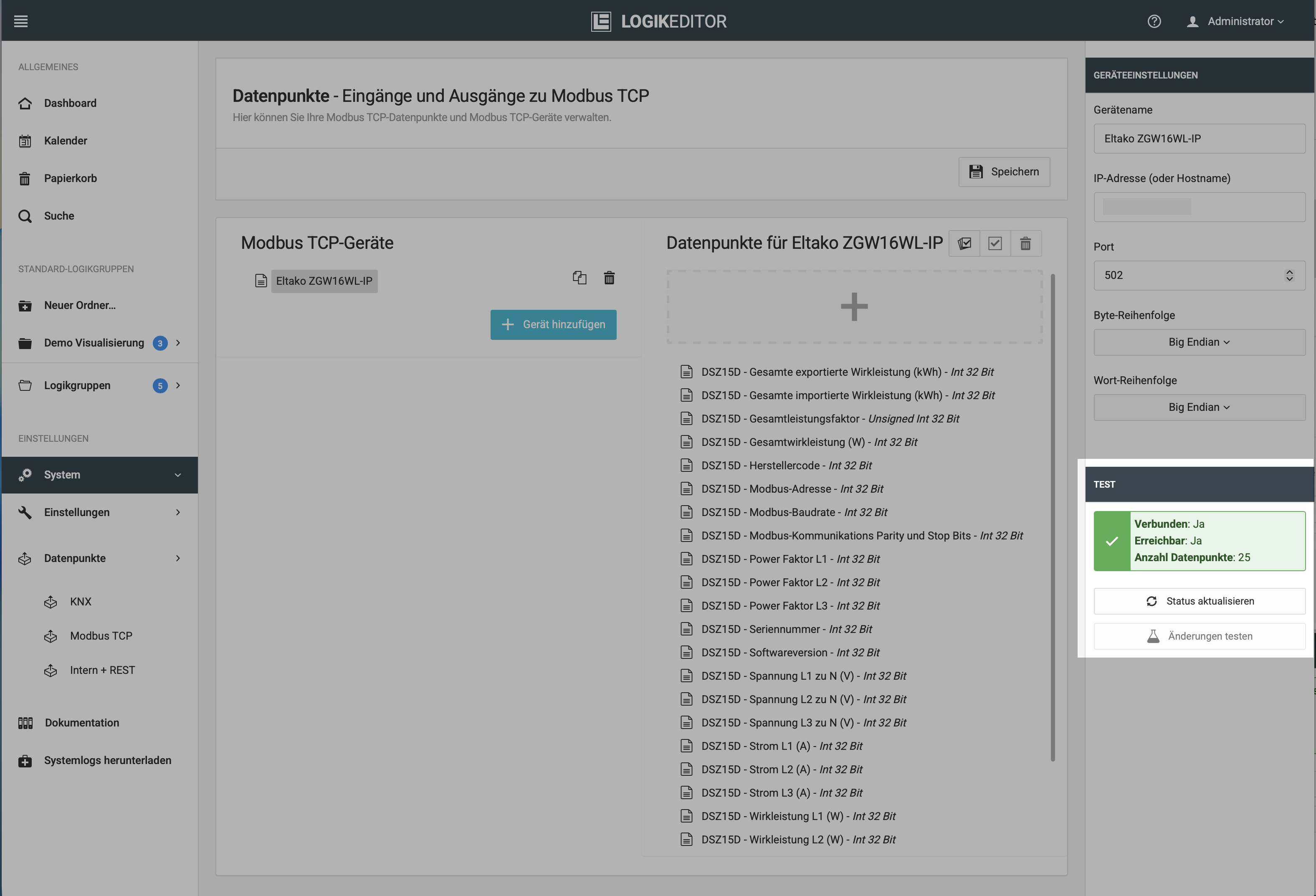

Modbus TCP-Gerät testen

Mit dieser Funktion können die Verbindung und die Erreichbarkeit eines konfigurierten Modbus-TCP-Geräts überprüft werden.

Dabei werden unter anderem folgende Informationen angezeigt:

  • ob das Gerät im Netzwerk erreichbar ist,

  • ob das Modbus-TCP-Gerät aktuell verbunden ist,

  • wie viele Datenpunkte für das Gerät konfiguriert sind.

Der Status kann jederzeit über Status aktualisieren erneut abgefragt werden.


Ist ein Test nicht erfolgreich, können Verbindungseinstellungen angepasst und anschließend über Änderungen testen erneut geprüft werden, ohne die geänderte Konfiguration vorher speichern zu müssen.

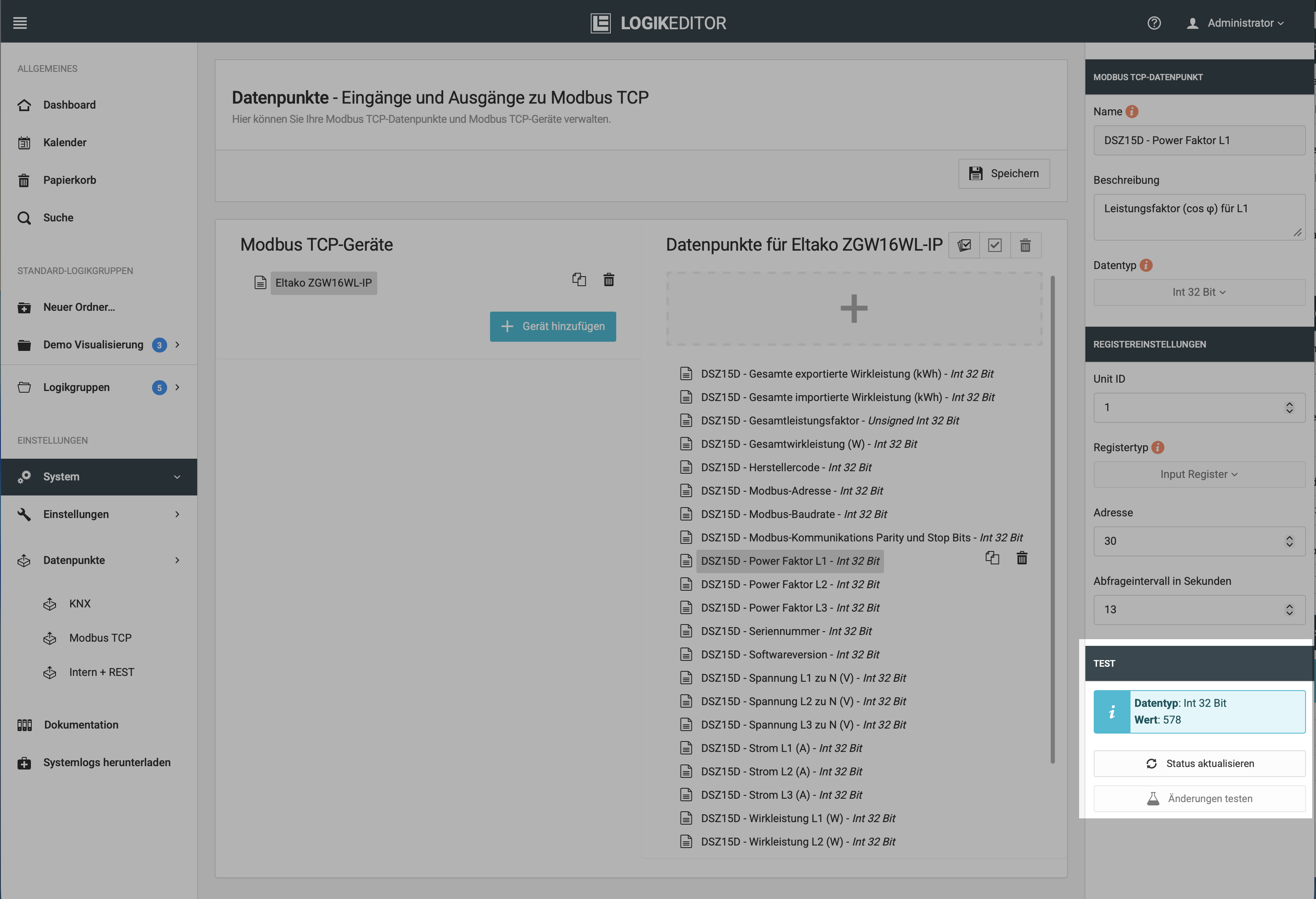

Modbus TCP-Datenpunkte abfragen

Mit dieser Funktion können die aktuellen Werte der für ein Modbus-TCP-Gerät konfigurierten Datenpunkte abgefragt werden.

Neben dem ausgelesenen Wert kann dadurch überprüft werden, ob die Konfiguration des jeweiligen Datenpunkts zum angeschlossenen Modbus-Gerät passt.

Dies betrifft insbesondere:

  • Unit ID

  • Registertyp

  • Registeradresse

  • Datentyp

Über Status aktualisieren können die Werte anhand der aktuell gespeicherten Konfiguration erneut abgefragt werden.


Wird nicht der erwartete Wert ausgegeben oder schlägt die Abfrage fehl, können die entsprechenden Parameter geändert und anschließend über Änderungen testen unmittelbar erneut geprüft werden.

Dadurch können verschiedene Einstellungen getestet werden, ohne die Modbus-TCP-Konfiguration nach jeder Änderung speichern zu müssen.


///
